Paso 3: Scaving un CRT
Pantallas CRT
Ah sí, el venerable CRT... Para espacio de calefacción y dejando caer en intrusos hogar, pantallas CRT son útiles ahora extintos en todas las bibliotecas públicas más primitivas. Sin embargo, usted podría ser capaz de encontrar uno de estos fósiles esperando para ser desechado en un departamento de su local, que probablemente le dará a usted gratis para ahorrarse un extenuante viaje a la basura.
Descarga el cátodo
Antes de siquiera tocar el cuerpo principal de la CRT, necesita descargar el cátodo. Esto es muy importante y puede resultar en lesiones graves o muerte, así que ten cuidado!
Comenzar colocando la CRT con su pantalla hacia abajo y retirar el panel posterior. Sólo desenroscar todo lo que se ve unscrewable. Identificar el cátodo, que debe estar por debajo de una tapa de goma grande y conectado directamente al monitor sí mismo. Para mi proyecto he utilizado a un viejo monitor de eMac donde el cátodo era muy evidente, pero puede ser útil buscar esquemas de CRT primero.

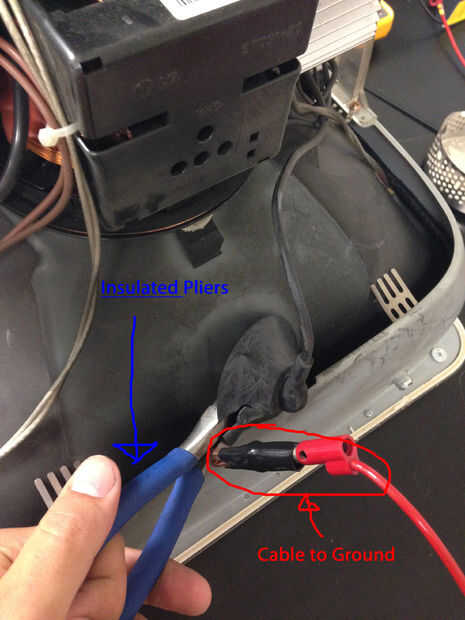

A continuación, construir un dispositivo de descarga a tierra. Usé un par aislado de pinzas conectado al pin de tierra en mi alimentación. Simplemente los alicates de la cuña en el puerto de cátodo del CRT y esperar un par de segundos para el flotantes 50.000 voltios a descarga a tierra.
Por último, asegúrese de comprobar que su cátodo ha cumplido con un voltímetro. Asegúrese de que sólo toca el cátodo con los cables del voltímetro.
Localización de Flyback y Heaksink

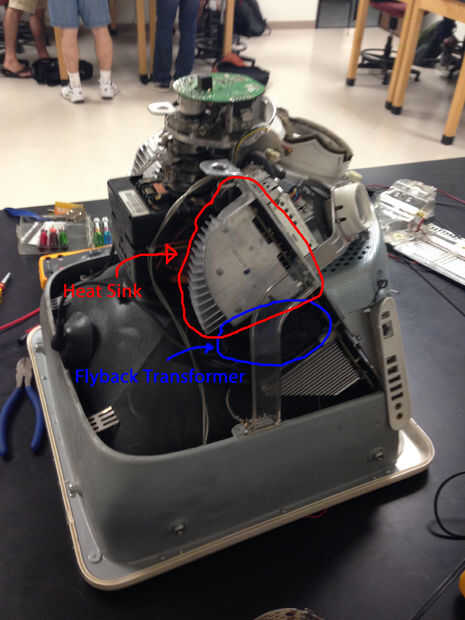

Sólo necesitamos dos componentes de un CRT: el transformador flyback para amplificar nuestra señal a voltajes ridículo y un par de disipadores de calor para evitar que dichas tensiones destruyendo nuestro MOSFET. Los disipadores de calor deben ser evidentes una vez que quite la carcasa de la CRT y probablemente alrededor de puertos de ventilación. Recuerde también marcha a lo largo de cualquier condensadores de descarga antes de tocarlas! Sólo tiene que conectar los puertos con un destornillador y debe ser, o siga las instrucciones en este enlace conveniente: http://www.wikihow.com/Discharge-a-Capacitor.
El transformador flyback podría encontrarse más profundo dentro de las entrañas de la CRT y debe parecer un poco esto:
. No te preocupes de ser exacto al cortar al hilo el flyback, mientras mantienes el cátodo y las clavijas de tierra en relativa buena forma! Usted puede notar otros dos cables conectados al flyback – estos no son importantes y pueden eliminarse.
