Paso 4: Hacer el transformador Drive de puerta

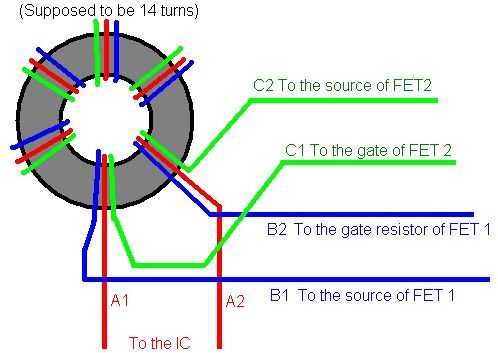

El transformador Drive de puerta es bastante simple de construir, pero es importante que usted hacerlo bien. El GDT es utilizado como un transformador para conducir los MOSFETs sin exponer su IC a altos voltajes. Sólo viento algunos alambre 22ga alrededor del núcleo de ferrita 14 veces, mientras que invirtiendo una bobina que se invierten las formas de alcanzar el MOSFET (lo hice poniendo los hilos superior e inferior en una bobina). Esto es importante porque los MOSFETs pretenden dar la vuelta y enfrente uno del otro en respuesta a la señal que reciben. Si ambos están en mismo tiempo corriente fluirá entre ellos, su circuito se recalienta y el MOSFET puede romper. Usted puede comprobar su eliminación pasando un circuito de CA de la GDT y comprobando que se invierten las formas de onda.
También nota que utilicé alambre lacado para este proyecto. Esto es un poco arriesgado porque lacqured alambre tiene baja del aislamiento, y por lo tanto puede conseguir interferencia entre sus bobinas. No fue un problema para mí, pero si tuviera algún alambre 22ga aislados habría utilizado en su lugar.
