Paso 6: Construir su circuito

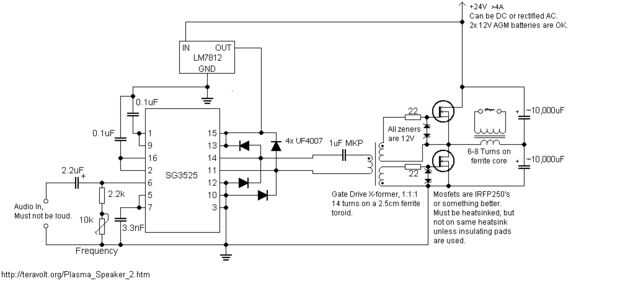

Para esto instructable utilizado el esquema proporcionado por granaderos. También he adjuntado un esquema para los interesados.
Inicialmente construí mina en un protoboard, para los cuales hay algunos sencillos tutoriales en YouTube y WikiHow (es bastante sencillo). Nota: aunque generalmente no es un problema, "interferencia" entre filas adyacentes debido a la alta tensión puede causar potencialmente cableado adyacente a distorsionar uno con el otro. Si tienes problemas y crees que esto es un problema, sólo tratar de separarse sus componentes.

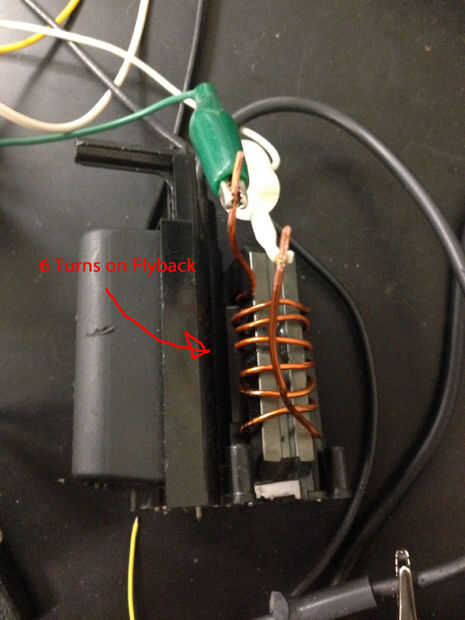

Algunas adiciones simples para disminuir la tasa de mortalidad de su circuito puede agregar algunas resistencias limitadoras actuales va en su regulador de tensión LM7812 y en el cable hacia fuera a su transformador flyback. Un par cientos ohmios deben darle espacio para respirar un poco más si usted esta mal conectado. Usted podría también disipador su regulador de voltaje, especialmente si usas el 7815 con voltajes más altos (una vez más, esto sólo va a darle espacio a cagarla sin fusión inmediatamente su IC meneo).
Por último, asegúrese de que usted triple Compruebe su configuración antes de aplicar tensión. Esto incluye la comprobación de la fase de la GDT para asegurarse de que los voltajes de entrada y salidos se invierten. SG3525s son difíciles de encontrar, por lo que si se rompe alguna tendrás que reordenarlas.
