Paso 4: Montando y ajustando el flyback.
El transistor es accionado por el 555, al trabajar en modo lineal géneros mucíisimo calor, por ello es necesario un disipador grande. Ojo, NO lo encendais durante más de 20 segundos disipador de pecados porque se pone al rojo, luego de tanto si lo tocas te puedes quemar, además el transistor solo soporta hasta 175, si pasa de ahí se quemará.
Si lo sueldas también ten cuidado ya lo calentarás y si However esa temperatura lo quemarás.
Mi consejo: Unid el transistor al disipador con un poco de pasta térmica y si el disipador tiene ventilador pues mucho mejor. Asi lo encendeis una vez veais se calienta mucho.
Conexion de los potenciometros: (Gracias a Ivan1896 por preguntarlo)
De si utilizas potenciometros 2 no pinos tendrás ningún problema para inversión, por tanto ignora este apartado y sigue con el siguiente.
Si utilizas potenciometros con 3 pines debes saber debes utilizar el pin del medio y uno de los dos extremos, tanto da cual sea. El funcionamiento de estos potenciometros es distinto, pues actuan como una valvula en la si abres de un lado, cierras del otro, pero no si de te preocupes no lo entiendes, pues no es importante, solo debes saber su quilómetro conexión para funcione.
Preparación del flyback: (Gracias a Ivan1896 por preguntarlo)
Posiblemente al conseguir un flyback os habeis encontrado con un dilema, cables de y es hay 3. bien, en este caso hay tener en cuenta el unico cable necesario es el del MAT (el de la ventosa), por tanto, los demás los podeis cortar.
Otra cosa a tener en cuenta es posiblemente al lado de estos cables estén ubicados tornillos dos (potenciometros), mi recomendación es los pongais al minimo, ya si no lo haceis cabe la posibilidad de al situado el aparato salga un arco entre dos patillas de debajo, si bien no importa mucho géneros calor y puede arruinar el aislante del flyback. - Ver en la imagen 3 los cables cortados
Conexion del Flyback:
Lo primero de todo es coger un cable entre entre el hueco del núcleo de ferrita del flyback y la carcasa, según el tipo de flyback habrá más o menos hueco. Yo comencé con un tiempo de retorno por el apenas entraba un cable de 1mm entre el núcleo y carcasa.
El grosor del cable determinara la cantidad de amperios superficie consumir el flyback... a mas grosor mas amperios y mas largo será el arco eléctrico.

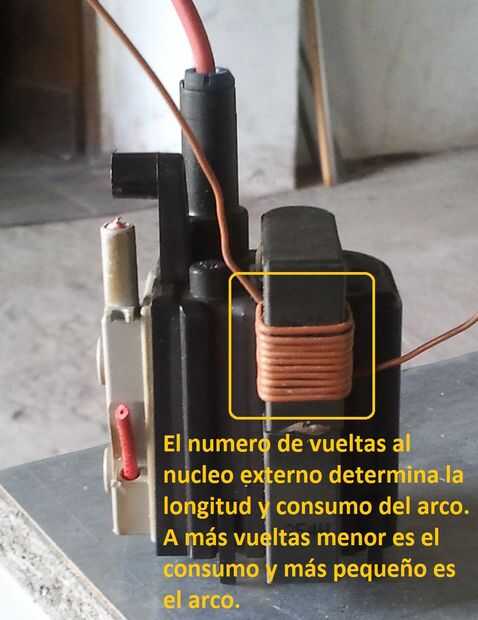

Pecado embargo aunque el grosor del cable influye, tambien lo hace el numero de vueltas del cable al nucleo del flyback, un mas vueltas menor consumo y menor voltaje.
Puede llegar a darse el caso de tu fuente no pueda manejar el consumo tiene el flyback y se apague o tenga una caida de voltaje, en este caso deberás aumentar las vueltas al núcleo... conseguirás mantener la fuente funcionando pero tambien el arco sera mas corto.
Para hallar el terminal de recepción del rayo hay varios métodos:
1-con un multimetro poner una patilla en el cable superior y comprobar la resistencia en cada uno de los pinchos de debajo del flyback, será de ofrezca la menor resistencia a la le soldaremos un cable (Si es gordo mejor si cortaste el cable de la ventosa ese cable es perfecto).
2-el que yo aumentando yo, fue acercar el cable del MAT (El de la ventosa) terminal por terminal hasta salto el arco, lo apagué y solde un cable gordo una patilla de esa, asi tendriamos accesibles los dos terminales entre los se formara el rayo. No es aconsejable hacer el arco salte en la patilla del flyback por mucho tiempo ya géneros mucho calor. Y mucho cuidado con meter un dedo entre dos terminales de debajo del tiempo de retorno, aunque este apagado puede darte un buen calambrazo.
Principal: Si al situado el circuito el arco no se géneros prueba una invertir la polaridad de los cables van al nucleo del flyback.

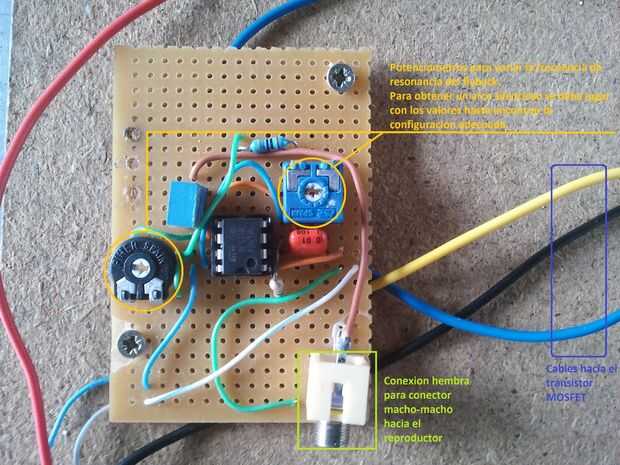

Ajuste de la resonancia del flyback:
Como diria vuestra abuela cada persona es un mundo y en este caso cada flyback tambien lo es... encenderemos el aparato por primera vez con los potenciometros al máximo.
Escuchareis un ruido muy feo saliendo del rayo y posiblemente ese sonido os de un dolor de cabeza bestial, BIEN, al menos funciona.
Ahora lo toca es ir toqueteando los potenciometros hasta conseguir un arco silencioso, una vez logrado esto podemos poner a funcionar el mp3 con una cancion para ver si funciona correctamente.
Otra cosa a tener en cuenta es que hay un punto al ajustar los potenciometros en el se quita ruido pero se pierde mucho volumen, por eso aveces es preferible tener un poquito de ruido para tener mas volumen. (Tambien influye en el volumen la longitud del arco, algunos os dirian es preferible un arco corto pues es mucho más estable y no hay tanto ruido, y es cierto, pero la gracia de esto tambien es obtener un arco lo más grande posible.)

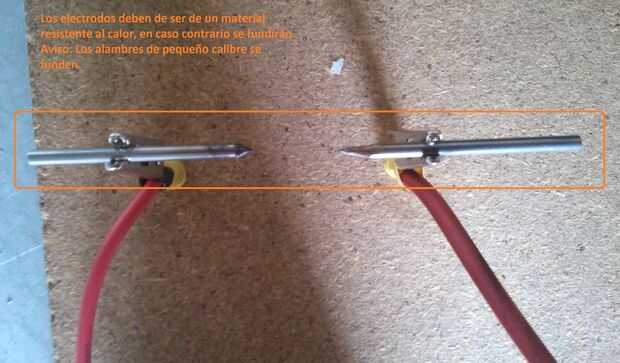

Es recomendable hagais una base para colocar el flyback y los electrodos, yo clave dos pinzas de cocodrilo en un tablero, solde el cable de la ventosa en una pinza, en la otra el de la base y asi enganchaba a la distancia queria los electrodos (Cuidado si los mueves cuando el aparato llevó un tiempo endendido, los electrodos estarán un poquito calentitos).
