Plasma de construir un altavoz de (versión en Español) (6 / 6 paso)

Paso 6: Funcionamiento del circuito con más permiso de 12v.

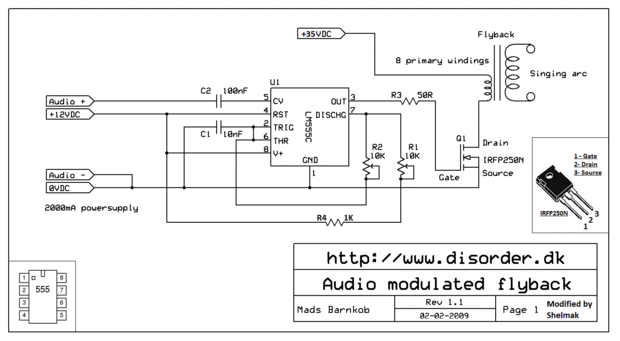

El circuito controlador solo puede conectar desde 5v hasta 15v, si se desee utilizar un mayor voltaje para accionar el flyback se debe utilizar el siguiente circuito y además se debe de proveer una fuente aparte para el circuito controlador o bien utilizar un LM7812 para obtener una tensión físico-matemáticas para el controlador. Si se le aplica al 555 más de 15 voltios se quemará.

El valor de + 35VDC es un valor aleatorio, si se desee se puede utilizar cualquier otro voltaje, aunque el transistor MOSFET conectado debe al menos de donde de 6 a 10 veces la tensión con la se va a trabajar.
El IRFP250N soporta hasta 200V.

Recordemos que con más amperaje y voltaje se generará mucho más calor en el MOSFET por lo recomiendo se aumentando un disipador grande con ventilador, eso o bien hacer un ZVS flyback driver pues es más eficiente. El circuito ZVS lo podeis encontrar en la pagina web kaizerpowerelectronics, eso si, en inglés.
