Plataforma de formación del vacío (5 / 12 paso)

Paso 5: La caja

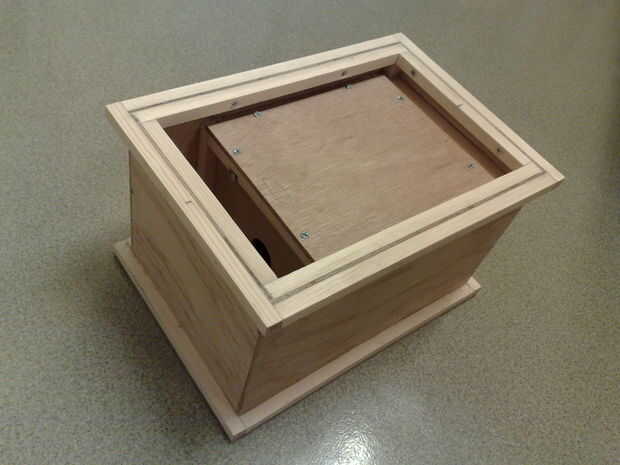

El tamaño del marco me dio las dimensiones de la caja de vacío.  El exterior de la caja coincide con la parte exterior del marco, para que sea fácil de alinear al colocar el marco sobre la platina.  Construí la caja de madera contrachapada fina (4mm) que pasó a tener y compró algunas longitudes de 10 x 10 para hacer las esquinas con.

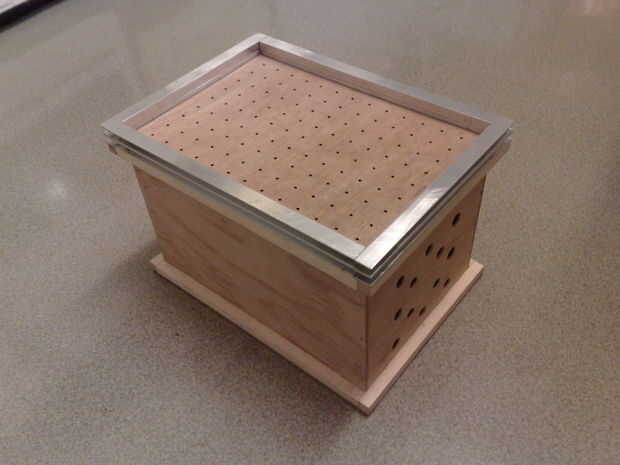

Realmente había construido la caja 10 mm más pequeño alrededor de y utiliza algunas de la 10 x 10 para ensanchar la parte superior al tamaño correcto.  Esto proporcionó una tapa plana para el marco sellar a.  También fui por el interior con 10 x 10, también nivelado con la parte superior, para ampliar el borde superior de la platina en. La placa es la superficie que del molde se halla en y a través de la cual el aire es succionado hacia fuera.

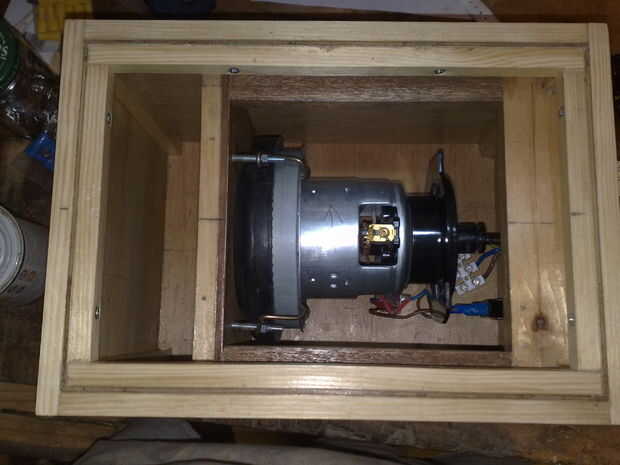

Como el cuadro tenía que tener un compartimento separado, tuve que hacer que sujeta soportes a los lados para sostener la pared interna antes que fija la caja, de lo contrario yo no habría sido capaz de entrar a arreglarlo.  También tuve que crear las fijaciones para sujetar el motor a la pared interna.
