Paso 17: Pasos de acabado
PWR

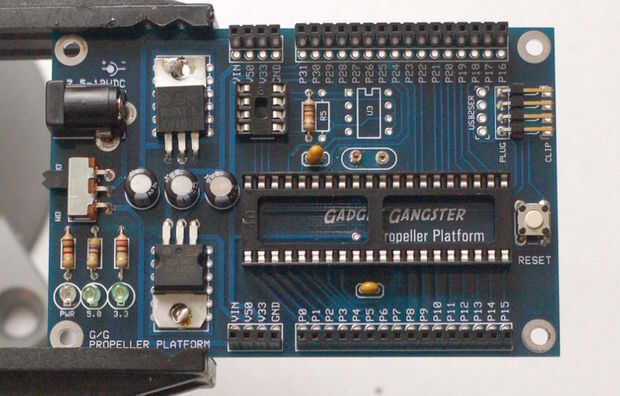

El LED que va en el círculo marcado 'PWR' tiene un objetivo claro. Para la luz, el cable más corto va a través del orificio circular (más cerca de la resistencia), el cable más largo pasa por el agujero cuadrado.
5.0
El LED que va en el círculo marcado '5.0' tiene un lente verde. Para la luz, el cable más largo va a través del orificio circular (más cerca de la resistencia), el cable más corto pasa por el agujero cuadrado.
3.3
El LED que va en el círculo marcado '3.3' tiene un lente verde. Para la luz, el cable más largo va a través del orificio circular (más cerca de la resistencia), el cable más corto pasa por el agujero cuadrado.
También, agregar una resistencia de ohm k 10 (marrón - negro - naranja) en R4
Siguiente paso es probar el poder. Conecte su adaptador de corriente y baje el interruptor de ángulo recto. El LED debe toda la luz hacia arriba, indicando que los reguladores son salida de energía.
