Paso 3: Archivos de diseño de láser + diseño de articulación cardán
Nota: Todos los archivos de láser fueron optimizados para cortar en una cama de 32 x 18 en y piezas impreso 3D optimizadas para una cama de 8 x 8 en x 10 en.
Materiales:
- 0,125 en acrílico
- 0,25 en acrílico
- Filamento de ABS para la impresión de cardán

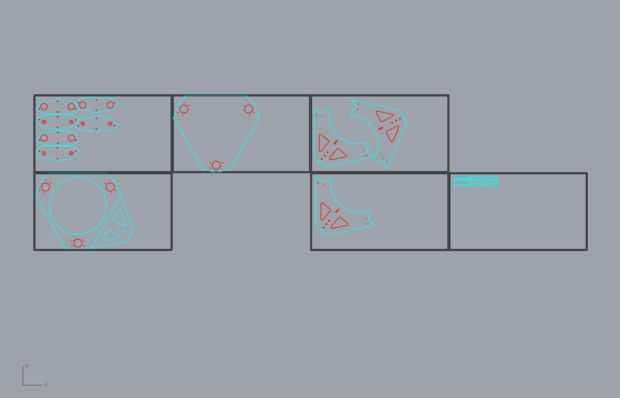

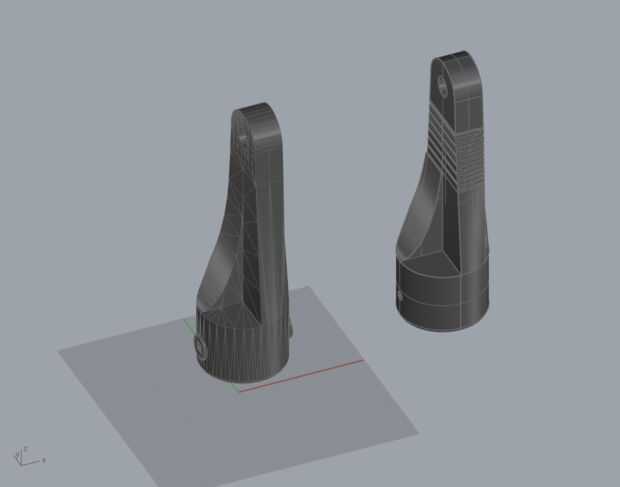

Adjunto y disponibles para descargar son el láser corta archivos y junta cardán que conecta dos actuadores independientes con un único punto en la parte inferior de la plataforma. Esto facilita el cálculo durante el control de mantenimiento de una plataforma triangular y longitudes paralelas de actuadores conectados.

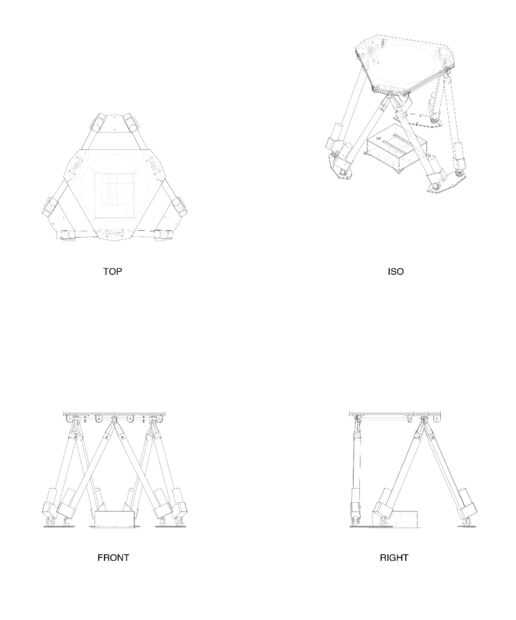

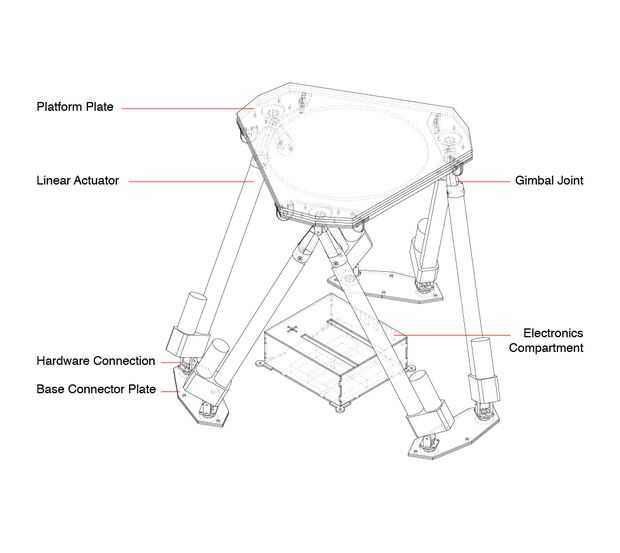

El modelo 3d adjunta describe las fases de montaje y muestra cómo se relaciona cada piezas. Póngase en contacto con preguntas, problemas o sugerencias!
