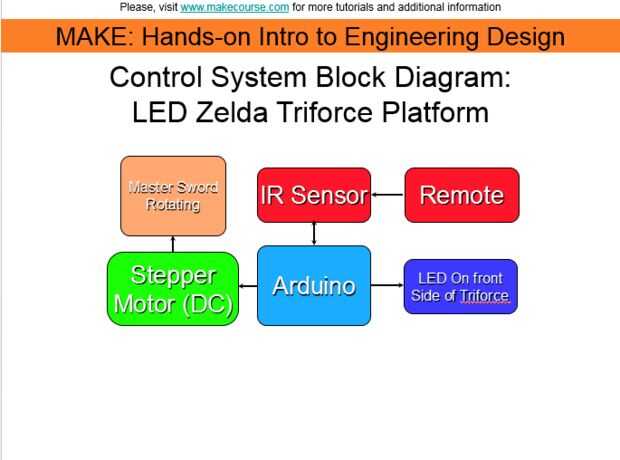

Paso 2: Diseño de circuitos y diagrama de bloques

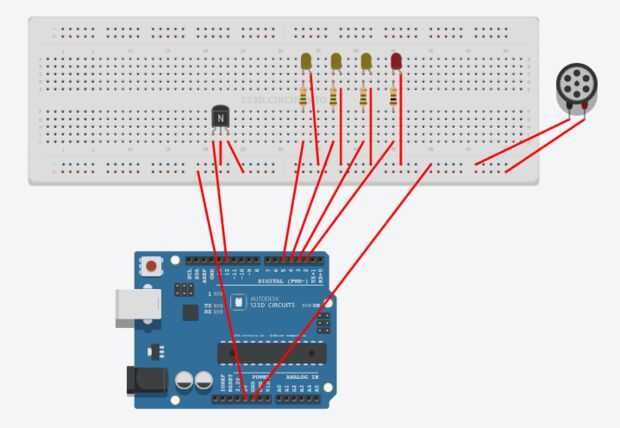

Para mi proyecto, el circuito es muy simple, y requiere pocos componentes complejos. Usando el pin de 5V y tierra, el IR sensor Vin pin (Pin 3) está conectado a ella mientras el conector de tierra (Pin 2) está conectado al buss de la tierra del arduino. Pin 12 de arduino está conectado al pin de recepción (Pin 1) del sensor IR.
En cuanto a los LEDs, estoy usando pin 2 a 5. A partir de 2 Pin, donde se conecta mi LED blanco, 100 Ohm resistor está conectado a él en serie con el ánodo del LED y el cátodo está conectado a la tierra. Para los otros LEDs, está utilizando la conexión del patrón, pero se utilizan resistencias de 150 Ohm donde hay conectado al pin 3 a 5 en serie con el LED amarillo.

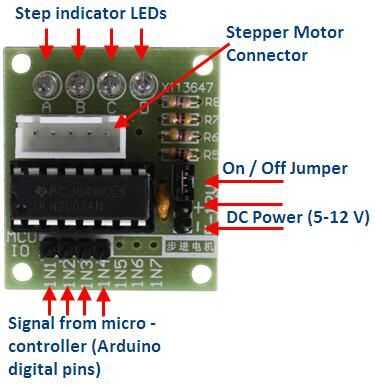

El motor paso a paso se conecta a la Junta de conducción, y pines de 5V y tierra de arduino están correctamente conectados a los pines de alimentación de la Junta de conducción. Como resultado, esto ayudará a la vuelta de motor en. La conducción Junta pins 1N1 - 1N4 están conectados con el arduino pins 8-11 con el fin de recibir la señal de la arduino.

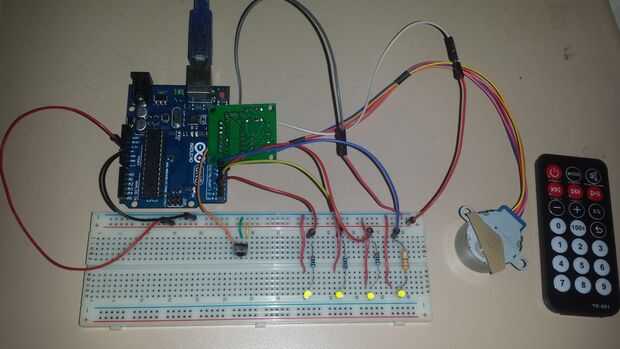

Con el código de carga correctamente en el arduino, el IR remote se envían señales al receptor IR donde el arduino se traducirá el código y realizar sus funciones según el botón que fue pulsado por el usuario.
