Paso 1:
1.
Resumen
Soy un flavorist en el lo más grande que alguna vez venga a ayudar a las personas dejar de fumar. Vaping. Lo sabores personas vape están hechos de glicol de propileno, no debe ser confundido con glicol de etileno o anti freeze y glicerina vegetal. Ambos productos de grado farmacéutico encontradas jarabes y elixires. Estos proporcionan que la base para sabor FDA aprobado sabor concentrados para producir el vapor de agua inhalado por el usuario. Porque estos elementos son víscera y no producen el vapor final sabroso hasta que tengan tiempo para meld químicamente. Este proceso puede tomar hasta como seis semanas si sólo queda para desarrollar naturalmente. Vigoroso temblor con el tiempo, con o sin calefacción, puede cortar el tiempo escarpado a partir de 24 horas a un par de semanas. Sin embargo, si una mezcla se agita continuamente de 3 a 8 horas, la mezcla se funden totalmente y si se calienta con una bombilla de 100 vatios, hasta ese momento se reduce.
Esa es la razón que construí este agitador. Revolverá lotes de 3ml (mililitro) a 100ml con facilidad. Hacer lotes más pequeños, por lo que es ideal para mí. Cambiar el tamaño del ventilador de enfriamiento puede aumentar su capacidad de agitación. Si su requisito es menos exigente, puede hacer un agitador unidad utilizando una caja más pequeña del proyecto y la instalación de controles individuales.
2. Qué se necesita
La parte para construir la unidad del agitador solo cuesta menos de $20 y puede reducirse si usted tiene un viejo adaptador de 12 voltios que puede han sido alimentación o cargue una herramienta o un juguete. Otra manera, haciendo uso de eBay, DigiKey, et al. traerá el costo a un muy razonable. Edificio el agitador doble cuestan más, pero no lo doble. Para controlar costos, asegúrese de comprar a vendedores que ofrecen "Free Shipping". La parte más difícil de este proyecto, está a la espera de las piezas para llegar.
Voy a dar la lista de piezas para la unidad de agitador doble.
LISTA DE PIEZAS
1 ea proyecto caja 200 x 120 x 75 mm (7 7/8 "x 4 3/4" x 2 15/16 ")
2 ea 60 o 80 cfm equipo ventiladores de refrigeración
2 controles de velocidad de ventilador de ea
imanes de nevera 8EA tornillos 12 mm x 3 mm (redondo)
1 regleta de ea
1 conector de alimentación de 2mm ea (mujer)
2 interruptores de palanca ea dpst
2 ea verde LED (5mm) y 2 resistencias de 1/2 watt de 560 ohmios de ea
1 ea azul panel montaje LED (Digikey) 0ptional
20g trenzado de alambre de conexión
pies de goma 6 ea
2 resistencias de 1/2 watt de 560 ohmios de ea
12V 1A ac adaptador con conector macho de 2mm (centro positivo)
Conjunto barra agitadora
HERRAMIENTAS & HARDWARE
motor de taladro
conjunto de taladro (mínimo un 1/4" y un taladro de ½")
pistola de pegamento caliente y palillos del pegamento
soldadura de hierro
base fina de resina de la soldadura
flujo de soldadura
claro de esmalte de uñas
ea 8 8-32 x 1 ½" cabeza plana tornillos de máquina, tuercas, arandelas de cerradura de estrella y plano arandelas.
4 '' 8-32 x 3/4" cabeza de la cacerola o alrededor de tornillos de cabeza.
28ea 8-32 tuercas hexagonales
12 ea #8 arandelas planas
4 ea cerradura estrella #8 waskers
BUENO TENER
tubería del encogimiento del
pistola de calor
Al comprar cosas como el ventilador y el Control de velocidad de ventilador de CPU, no compres el primero que ves. Continuar por la página hasta encontrar el mejor precio y envío gratis. Encontrará la misma pieza de $2,14 y $35,00, siga buscando. Además, no te frustres esperando sus compras llegar. Algunas de estas cosas pueden tomar 3 semanas o más en llegar.

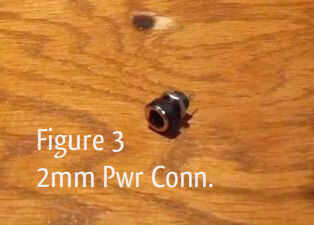

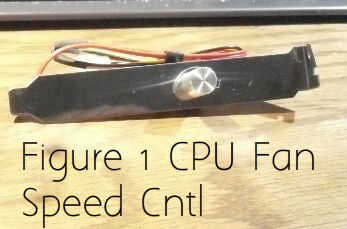

Figura 1 es el controlador de velocidad de ventilador. Existen diferentes tipos que hay, pero este funciona para este proyecto. Figura 2 es el bloque de terminales, viene con más terminales y cortar con más terminales y cortar lo que usted necesita. Figura 3 es el conector de alimentación de 2mm. Requiere un 7mm o. 270" agujero para montaje,. 270" es un simulacro de carta I (. 272") o un taladro métrica de 7mm.
Asamblea
Con un 1/4" taladro, perfore dos filas de 4 agujeros en ambos extremos de la b
ottom de la caja del proyecto, como se ve en el ejemplo siguiente.
Utilizando el ventilador como patrón, marcar los ocho agujeros para los ventiladores de montaje y contador de lavabo en la parte superior de la parte superior
Diseño de los orificios de patrón y perfore todos los agujeros, incluyendo letra taladro (. 272" o 7mm) agujero en la esquina inferior izquierda de la espalda, 3/4"
3) diseño de los orificios de patrón y perfore todos los agujeros, incluyendo letra taladro (. 272" o 7 mm) encima del lado izquierdo del agujero en la esquina inferior izquierda de la espalda, 3/4" arriba de la parte inferior y 1"
4) usando tu gráfico favorito o programa de diseño de etiquetas, hacer las etiquetas para la parte frontal del agitador. Mina imprimí en papel normal y había dopado con esmalte de uñas claro. Después de que yo tenía en el lugar, me puse otra capa del polaco para sellar los bordes y poner una capa final en el resto de la etiqueta. Un método alternativo es comprar slip mojado papel de calcomanía para tu tipo específico de impresora e imprimir tus etiquetas en eso. Todavía sellarlas con un sellador de etiqueta (de tu tienda de hobby local) o una capa de esmalte de uñas claro. Poner éstos a un lado hasta que esté listo para montar todos los componentes. No lo hice y como habrás dado cuenta, rasgó uno en el lado izquierdo.
5) en cada uno de los componentes, soldar los cables a los terminales que van a utilizarse en la fase de cableado. Te recomiendo poner la tubería en cada cruce de soldadura del encogimiento. Cortar el conector en el extremo del regulador de velocidad de ventilador y corte el cable amarillo apagado el ventilador como cerca el ventilador como puedas. Esto es la conexión del tacómetro y no se utilizará.
6) montaje del hardware y caliente del pegamento del bloque de terminales en la parte inferior de la caja del proyecto y caliente pegamento los LEDs en lugar de la parte posterior del panel frontal (este no es mi parte favorita del trabajo)
Antes de montar los ventiladores, pegamento caliente los imanes en el buje del ventilador en la parte posterior del ventilador. Comience pegando los 2 imanes junto con una tira fina de pegamento a lo largo de la costura. Ahora pegue los pares de imanes en su lugar en los centros de los fanáticos.
Con los imanes en su lugar empezar a montar los ventiladores poniendo el 8-32 x 1 1/2 cabeza plana tornillos a través del orificio en la parte superior, desde la parte superior y asegúrelo con una arandela plana, una arandela y 2 tuercas en cada tornillo (2 tuercas proporciona el espacio para el imán limpiar la parte superior). Deslice los ventiladores sobre los tornillos de montaje y asegúrelo con una tuerca hexagonal 8 - 32. Si los agujeros de montaje son un poco apagado, que tenga que aflojar un poco el par de tuercas en la parte superior y golpee suavemente el ventilador en su lugar tocando om cada esquina del marco del ventilador.

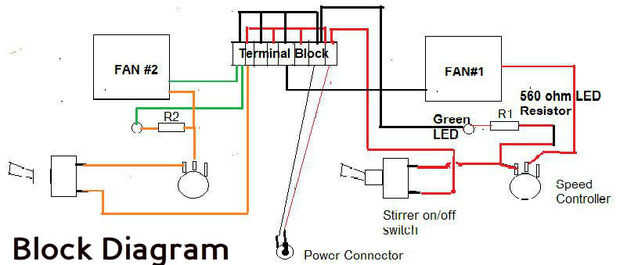

7) del alambre de acuerdo con el diagrama de bloques (Figura 5):
8) cuando el cableado y prueba son completa tapa a la caja y poner las patas de goma en la parte inferior.
Los LEDs tienen un cable largo y un plazo de ejecución corto. La larga es el positivo y se conecta a los puntos de venta + fuente de alimentación.
Figura 5 Diagrama de bloques
Los LEDs tienen un cable largo y un plazo de ejecución corto. La larga es el positivo y se conecta a los puntos de venta + fuente de alimentación.
Figura 5 Diagrama de bloques
Espero que disfruten su agitador tanto como disfruto de mina. No dude en añadir sus propios toques al diseño. He añadido un plano, montaje del panel, LED azul en la cubierta superior para indicar potencia se aplica a la unidad y tengo las piezas para añadir un contador de tiempo (es decir, metro de la hora) al tiempo de la agitación en una mezcla. Cuando esté en uso, utilizar el vaso más pequeño para mezclar sin salpicar el líquido hacia fuera y la barra de imán más grande que quepa en el vaso. Pequeños vasos están disponibles en eBay y tienen un precio bajo. Compré cuatro vasos de vidrio de 20ml por menos de $5.
Espero que disfruten su agitador tanto como disfruto de mina. No dude en añadir sus propios toques al diseño. He añadido un plano, montaje del panel, LED azul en la cubierta superior para indicar potencia se aplica a la unidad y tengo las piezas para añadir un contador de tiempo (es decir, metro de la hora) al tiempo de la agitación en una mezcla. Cuando esté en uso, utilizar el vaso más pequeño para mezclar sin salpicar el líquido hacia fuera y la barra de imán más grande que quepa en el vaso. Pequeños vasos están disponibles en eBay y tienen un precio bajo. Compré cuatro vasos de vidrio de 20ml por menos de $5.
