Paso 1: Jaula/Fig Rig AKA Sr. brillante - pág. 1

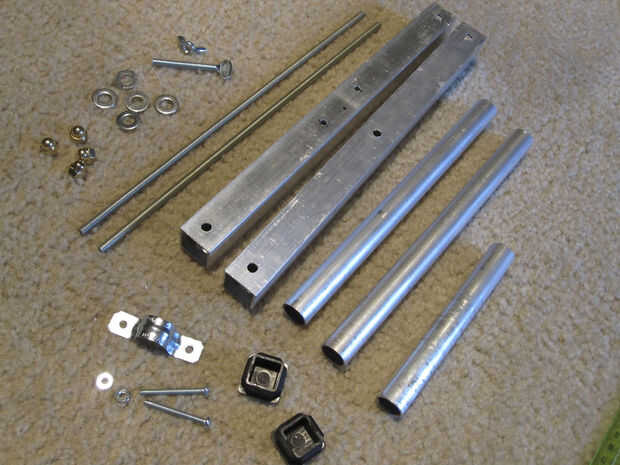

Piezas necesarias:
2) 12" tubo cuadrado de aluminio 1"
2) 9 3/8" 3/4" tubo de aluminio
1) 5 1/2" 3/4" tubo de aluminio
2) 5/16"-18 todos los del hilo de rosca, 12" de largo
4) 1" Plaza de tapones (consejos muebles)
2) 3/4" redondo tapas (consejos muebles)
4) 5/16"-18 tapa tuercas bellota
5) 5/16" arandelas
1) 2 1/2" 1/4-20 tuerca o perno
2) tuercas de mariposa de 1/4-20

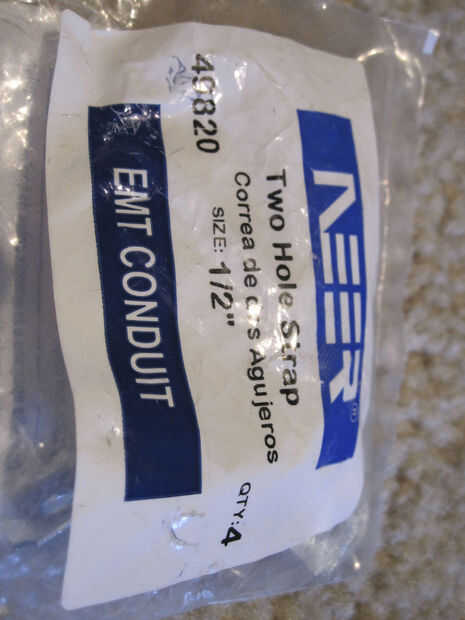

1) 1/2 correa de dos orificios (por conducto de EMT)

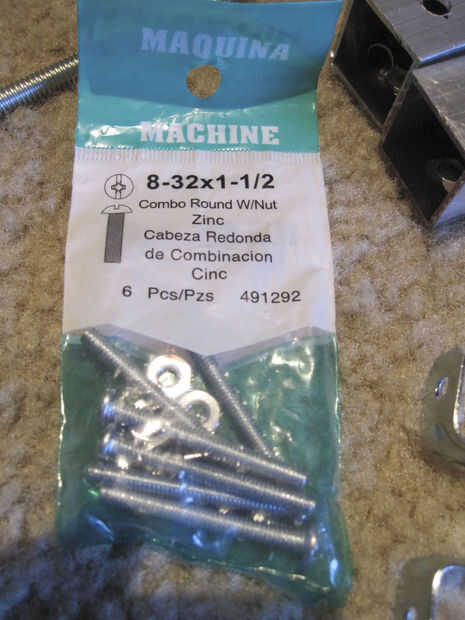

2) 8-32 x 1-1/2 tornillos con tuercas
Información de la Asamblea:
El canal de la caja tubo cuadrado será la parte superior e inferior. El tubo redondo serán los lados, y encierran el hilo todos. El hilo todos pasará por hols en el canal de la caja y fijar todo juntos. La agarradera se ata con una correa de dos orificios, que es demasiado pequeña para nuestra pipa, y la cámara se montará dentro en un tornillo de mariposa roscada de 1/4-20, que vamos a tener "float" con la plataforma.
Primeros pasos:
1. Mida y corte el tubo.
a. Corte el canal tubo o caja cuadrado en secciones de 12".
b. cortar el hilo de todas secciones de 12".

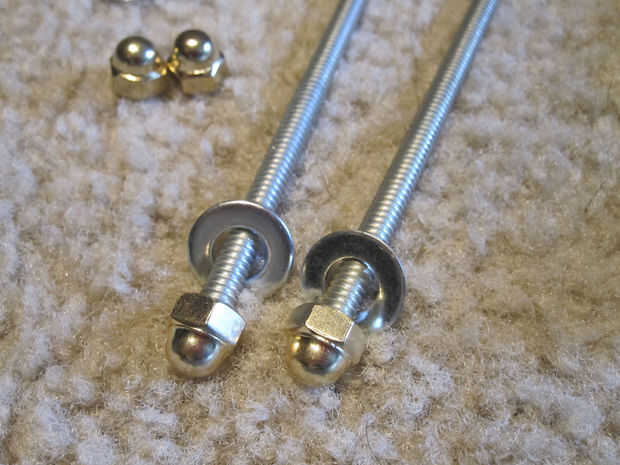

c. colocar el tubo cuadrado y todos roscan. El hilo de todos se pasan por el tubo cuadrado y tiene una arandela y una tuerca ciega en el otro extremo. El tubo redondo incluya el hilo todos, entre los tubos cuadrados. Verificar la longitud de la ronda los tubos te necesita (9 3/8")
d. cortar tubos redondos

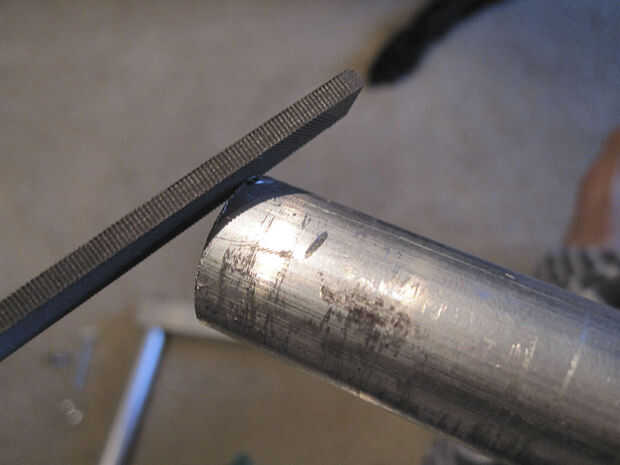

2. Elimine las rebabas o presentar sus bordes cortados. Corte de metal hace poco bordes afilados, asegúrese de que usted elimine las rebabas o archivarlos.

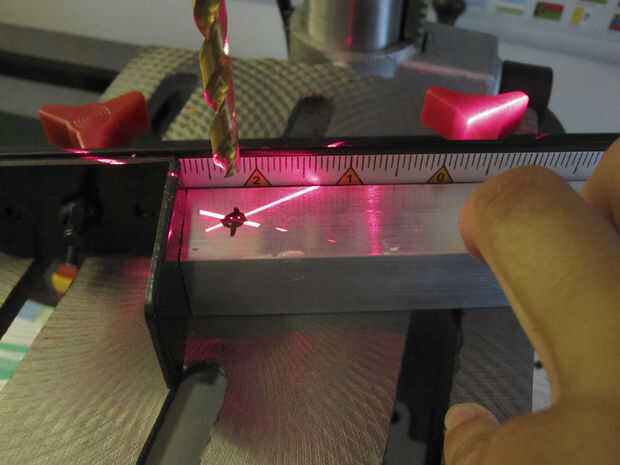

3. Marque y perfore los agujeros.
R: necesitará 4 agujeros en los bordes del tubo cuadrado canal caja para 5/16" todos roscan. Tienes que los orificios de aproximadamente 5/8" o algo así, para que los bordes de 3/4" tubo no extienden sobre el borde. Los orificios deben pasar por ambos lados del canal caja.
B: usted necesitará 2 agujeros que atraviesan todo el camino de la correa dos agujeros, uno de los canales de la caja. Si estos orificios y agujero, asegúrese con su correa de agujero. Los orificios de mi rig son 1-3/4" aparte. Asegúrese de que los agujeros están en los lados de la misma como los orificios de rosca todos. Para mi diseño, he usado tornillos de máquina 8-32.
C: usted tendrá un agujero para la ubicación de montaje de cámara. el tornillo es de 1/4-20, y necesita perforar a través de todo el camino. Una vez más, asegúrese de que los agujeros están en los mismos lados como agujeros de todos de los subprocesos.

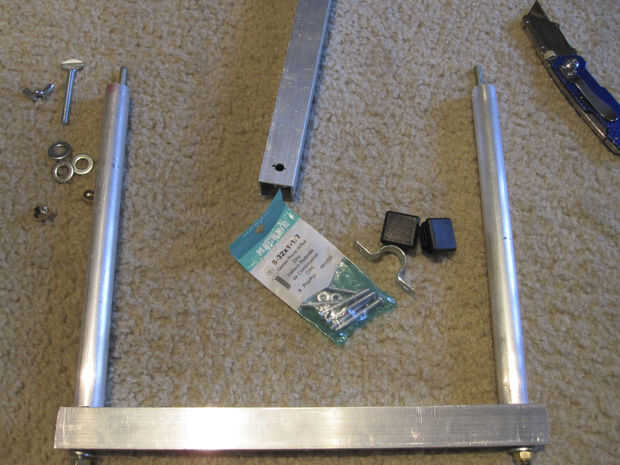

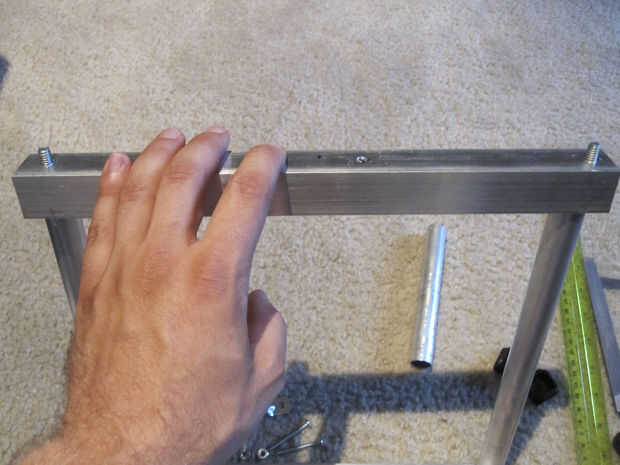

4. colocar todo.
