Paso 3: Madera Dolly - pág. 1

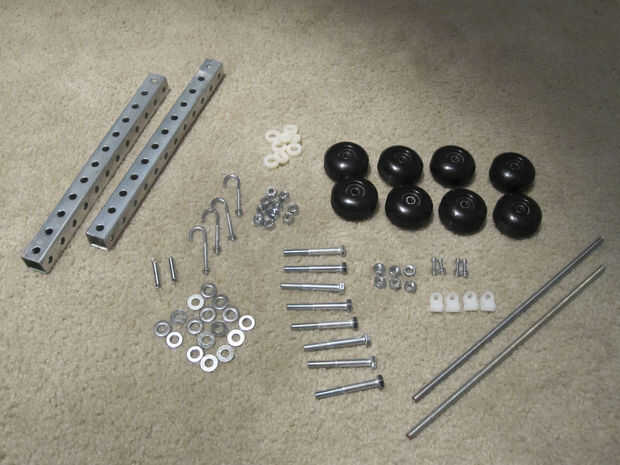

Lista de partes:
2) 1 "x 12" Plaza perforado tubo
2) 5/16-18 x 12" todos roscan
8) ruedas de skate de 54 mm *
8) rodamientos de rueda de patín *
8) tornillos hexagonales 5/16-18 x 2-1/2"
8) 3/4 x.385 x 13/64 espaciadores de Nylon
16) las arandelas 5/16
Tuercas de 10 5/16-18
6) tuercas de 5/16-18
4) 1/4" abrazaderas de nylon (5/16 funciona también)
4) 8-32 x 3/4" tornillos con tuercas
4) 3/16 x 2-1/2 J pernos (con nueces)
Resortes de extensión 2) 1/4 x 1-916 x. 032"
4) tapas de extremo cuadrado de 1"(consejos muebles)
1) 3-1/2 "x 7-3/4" placa de base: madera contrachapada de 1/4 pulgadas o un material similar (rompecabezas) o 3/16 o 1/4 plexiglás (caja cortador + regla, pero tenga cuidado!)
1) 1/4-20 x 5/8" tornillo de mariposa (o robar uno del hombro CowboyStudio cojín :)
2) 1/4 x 1-1/2 Arandela guardabarros
1) 3/8 a 1/4 buje adaptador de cabezal de trípode. (Enlace de Amazon, o ir a tu tienda de cámara)
* Comprar las ruedas y rodamientos en línea para algunos ahorros. Usted tendrá que presionar los rodamientos en las ruedas, puedes seguir las instrucciones en línea, o llevarlos a una tienda de skate. Mina compré en una tienda y les presionen para mí.
Primeros pasos:
1. corte y organizar los materiales
a. corte canal caja / perforado tubo en 12" piezas
b. archivo/elimine los bordes

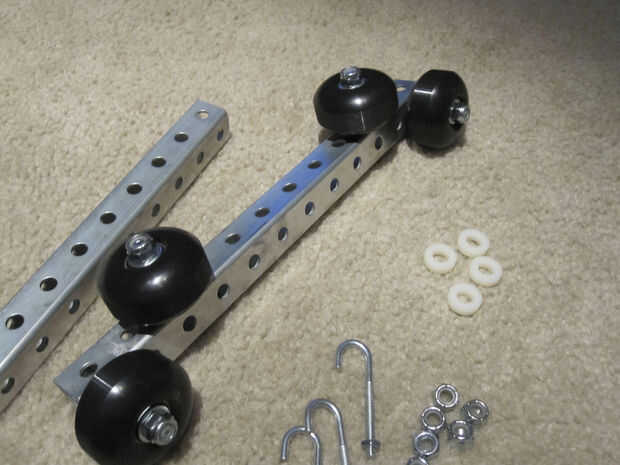

2. montar ruedas principales en el primer carril. Estos serán las ruedas de apoyo (orientación vertical).

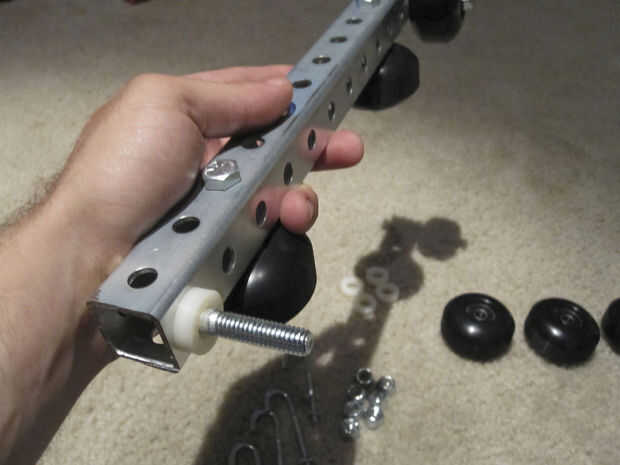

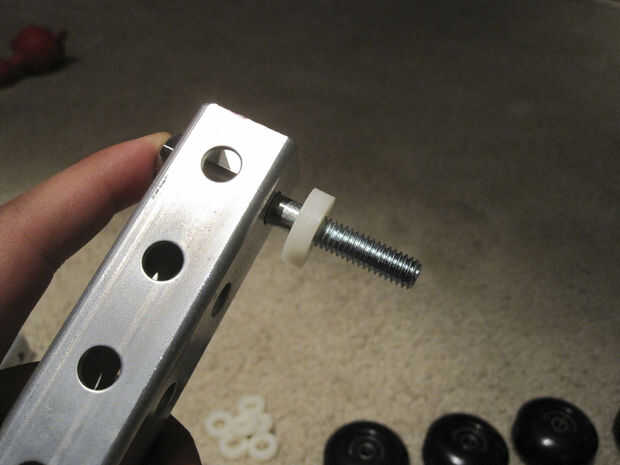

a. Inserte el perno en el último agujero de uno de los tubos.

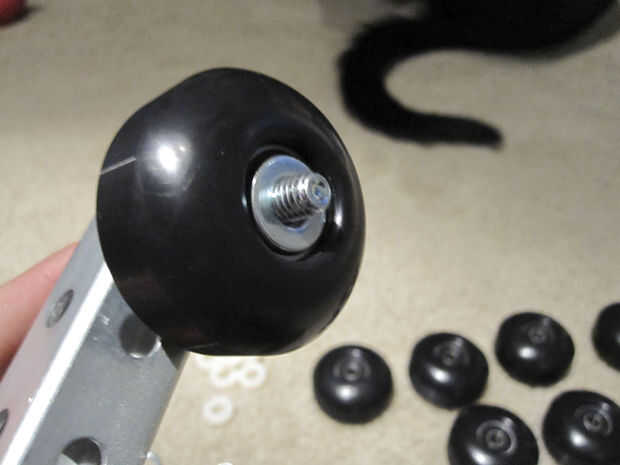

b. poner un espaciador, rueda, arandela, tuerca de fijación del entonces. Apretar o aflojar según su preferencia.
c. hacer lo mismo en el extremo opuesto. Tenga en cuenta, las ruedas deben orientarse de la misma manera y ser lo más lejos posible uno del otro.

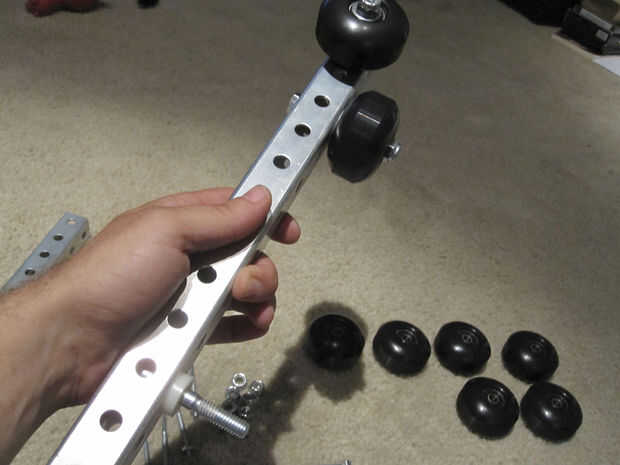

3. montar ruedas laterales en el primer carril. Estas ruedas abrazan el borde de la madera.

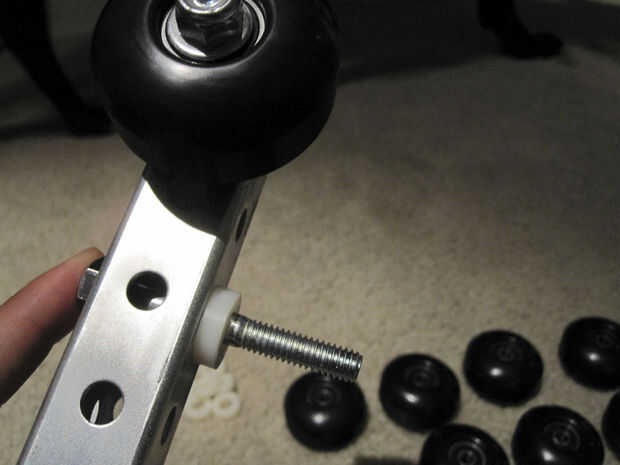

a. hacia el otro conjunto de las paredes del tubo y ver cuántos agujeros tiene que mover hacia abajo. Para mis ruedas 54mm, necesitaba dejar un agujero vacío y utilizar otro (mi segundo perno es 2 pulgadas y 90 grados desde el primer tornillo).
b. poner un espaciador, rueda, arandela, tuerca de fijación del entonces. Apretar o aflojar según su preferencia.
c. hacer lo mismo en el extremo opuesto. En cuenta que estas ruedas de lado deben orientarse de la misma manera y deben estar más cercanos de que el otro juego de ruedas.

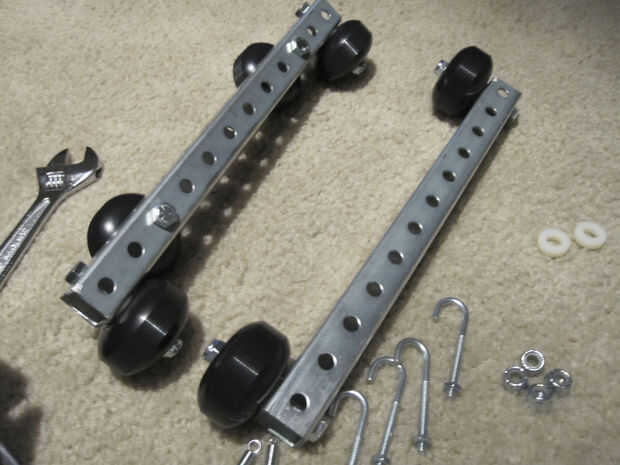

4. Monte el segundo carril. Siga pasos anteriores. Realmente no importa la orientación de las ruedas de segunda, usted puede girar el carril hasta que sea correcta para el montaje.

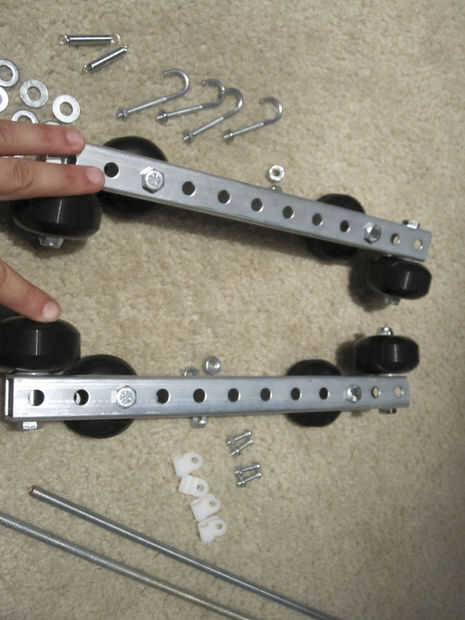

5. diseño de los rieles. Los rieles horizontales deben estar en la parte inferior, y las ruedas verticales deben ser dentro del canal de la caja.
