Paso 4: Dolly madera - pág. 2

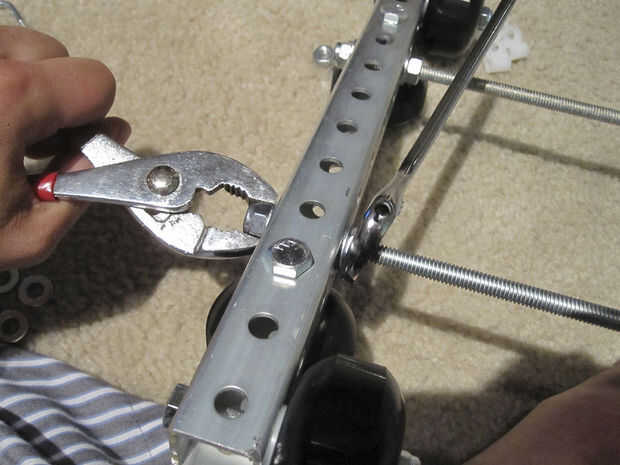

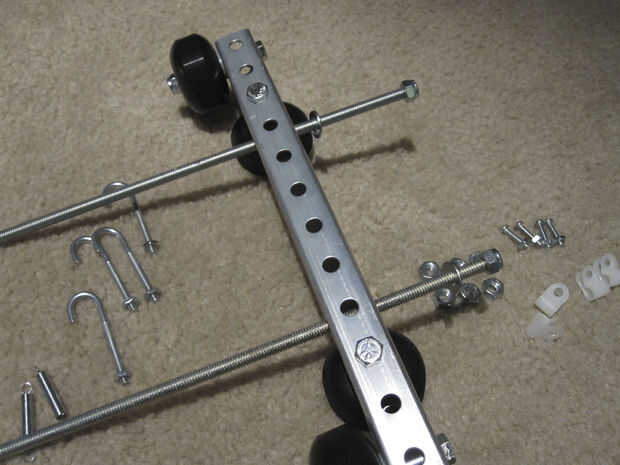

a. Deslice el hilo de todos a través de orificios paralelos con las ruedas principales, lo más cerca posible de los bordes del carril, justo pasando el tornillo lateral de las ruedas.
b. en el borde exterior (la opuesta a la principal de la rueda (véase la ilustración si es necesario) deslizamiento sobre una arandela y una tuerca de seguridad.
c. Repita en el otro lado de la baranda.
d. en el interior del riel, deslice una arandela y una tuerca del hilo de rosca. Apriete para arriba.

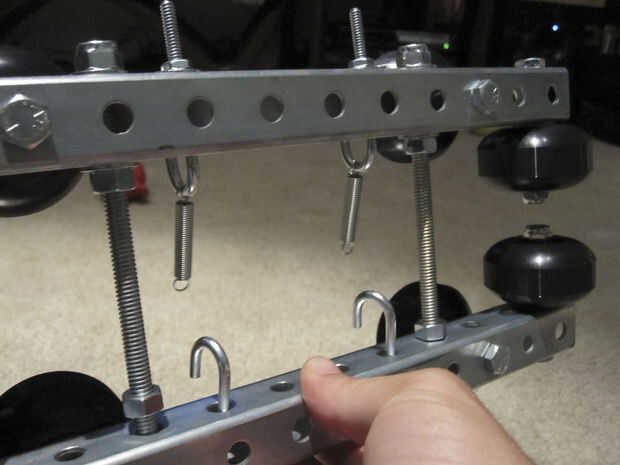

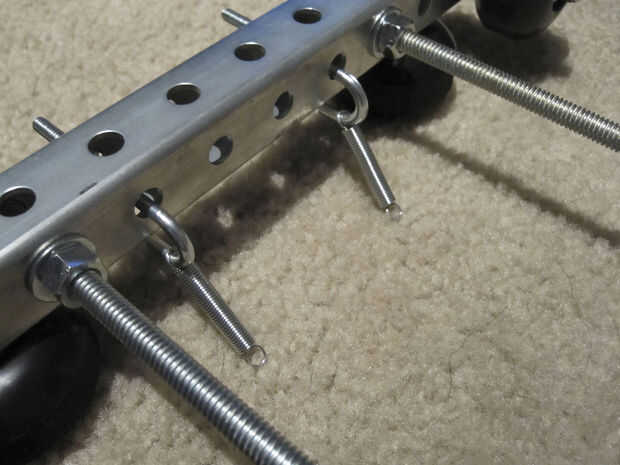

7. resorte de ganchos en los carriles.

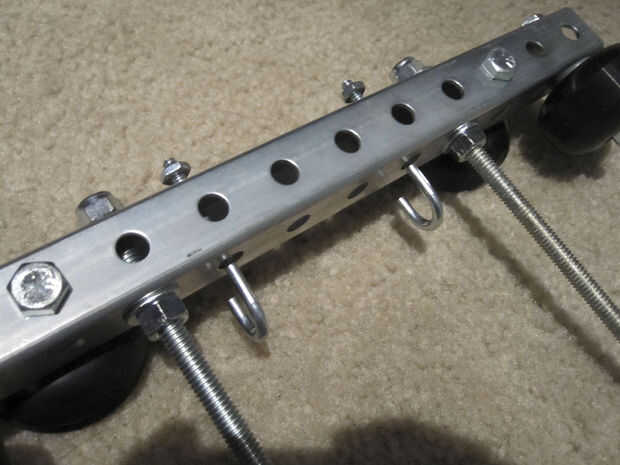

a. carril de frente: a través de la el orificio adyacente a las roscas del todo, coloque los ganchos de J. Desea el gancho en el interior (el mismo lado como ruedas principales) y una arandela y una tuerca en el otro lado.
b. nuevo carril: Coloque los ganchos de J en una orientación similar, dejando un agujero en cada lado para el hilo de todos ir a través. La parte del gancho debe estar en el mismo lado que las ruedas principales.

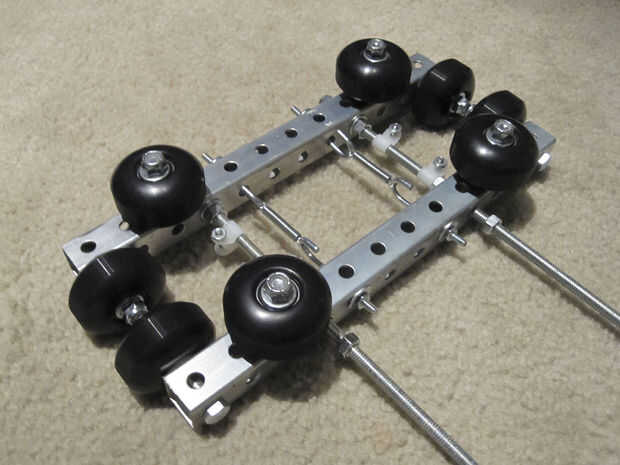

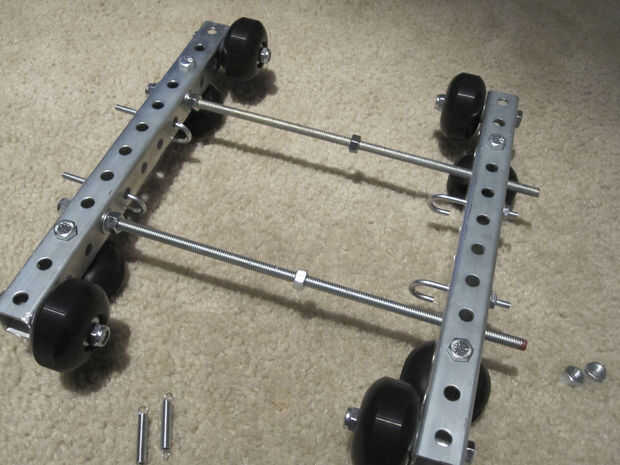

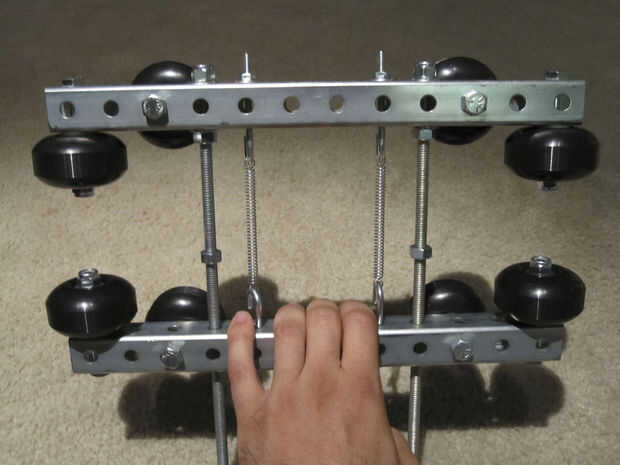

8. montaje de tren trasero tren delantero y marco.
a. Enrosque otra tuerca en cada hilo de todos, un poco más de la mitad para arriba. Estas tuercas será un tope para el riel de atrás.
b. Deslice el riel trasero en todos los subprocesos. Verifique que las ruedas principales están en el interior, y las ruedas de lado en la parte inferior.
c. Enrosque una tuerca en el extremo posterior de los todos los subprocesos
d. Conecte los ganchos de J con los resortes.

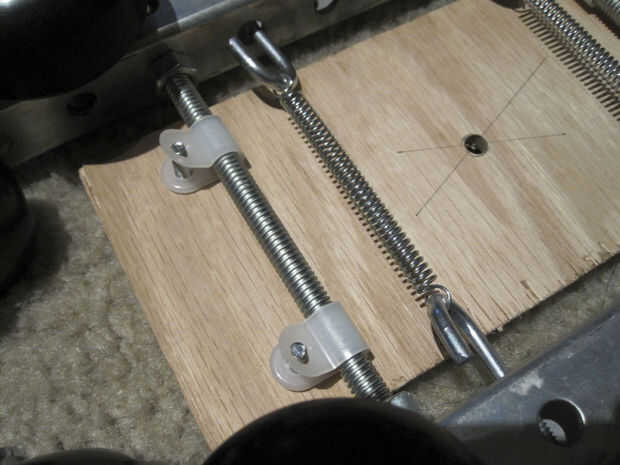

9. montaje de la placa base.

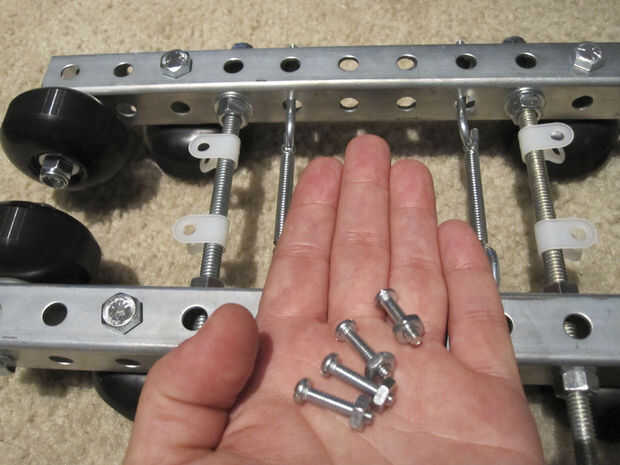

a. meter 4 abrazaderas de nylon en la rosca del todo, dentro de los dos rieles, con el lado plano de las pinzas hacia arriba (lejos de las ruedas de lado que son la parte inferior) y con el agujero en los exteriores de todos los subprocesos.
b. ajuste conjunto de cada subproceso todos de abrazaderas que 2-1/4" entre los agujeros. Medir la distancia de uno todos roscan de sistema a otro. Los agujeros deben ser aproximadamente 6" aparte.

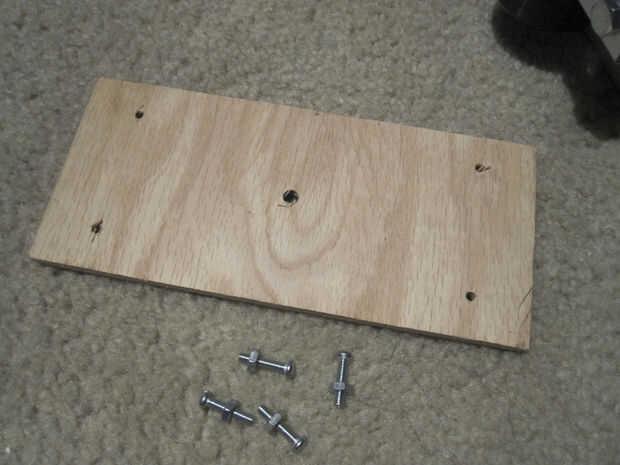

c. Marque y perfore agujeros en la placa base para que coincida con las medidas de sus abrazaderas.
d. encuentre el centro de la placa base dibujando una línea diagonal desde cada esquina. Perfore un agujero central para el tornillo de mariposa.
e. Perno encima de la placa base para las abrazaderas de la barra. Tienen las cabezas de los tornillos en la parte superior, por lo que parece más agradable.

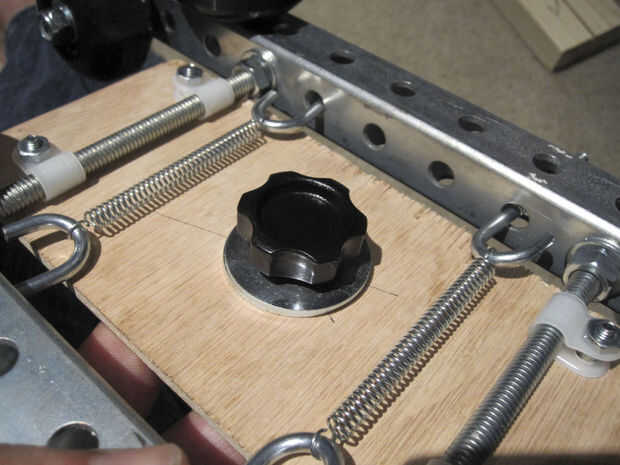

10. montaje de la... bolt.* accesorio *
a. Coloque una arandela de gran defensa en el tornillo de mariposa
b. Deslice a través del agujero en la placa base
c. deslizar la otra arandela guardabarros
d. hilo de rosca en el buje de adaptador de cabezal de trípode de 3/8 a 1/4. En completa tensión, el post de 1/4-20 no debe extender más allá del buje.
** Según el perno/tuerca utilizas, y el espesor de la placa base, puede que necesite hacer alteraciones. No quiere demasiado screwpost que sobresale de su cámara o trípode puede aceptar. Apriete excesivo podría arruinar el equipo. Simplemente puede Agregar arandelas para tomar parte de la longitud extra, pero necesita para ser tan discreto como sea posible, en caso de que desee voltear el conjunto de tornillo de mariposa para uso el carro sobre una superficie plana (el lado ruedas hacia arriba, desvinculado de cualquier cosa).
