Paso 1: Construir la base para el platillo

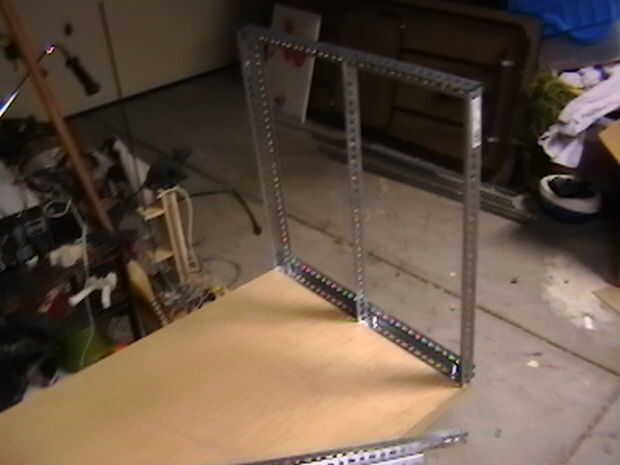

Afortunadamente estaba disponible en 2 pies pre cortar tiras del hierro de ángulo, pero corta fácilmente con una sierra para metales. Una plaza de este ángulo de hierro fue empernada junto con 5/16 en los pernos que conectan en las esquinas y a la pieza base de madera. Una tercera pieza vertical fue conectada para que funcione como una barra de lo que será un 4 barra acoplamiento mecánico.

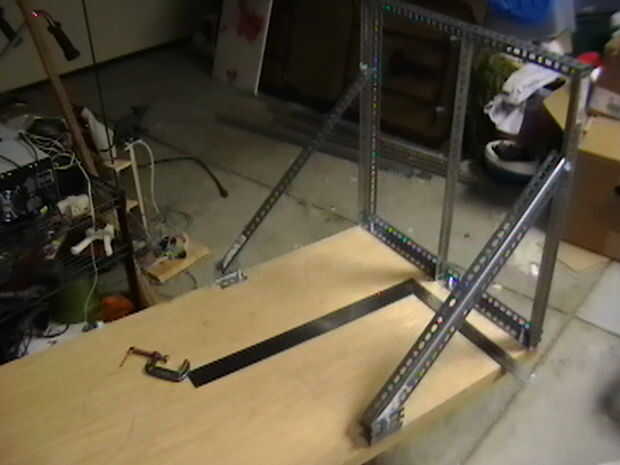

2 más de 2 pies de largo fueron conectados en ángulo para rigidizar la estructura. Fueron empernados a la pieza de madera utilizando chatarra corta longitud de ángulo de hierro como soporte.
Una pieza más ancha de ángulo de hierro fue agregada horizontalmente para reducir al mínimo la torsión de la pieza vertical central. Torsión se convertiría en un problema más adelante.

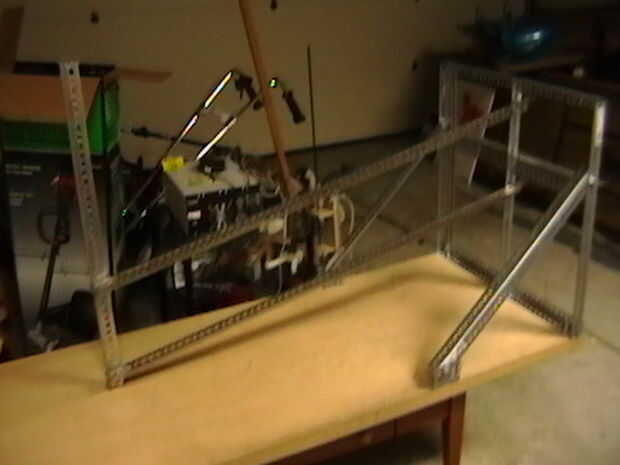

Dos de 4 pies de largo fueron empernados a la pieza vertical central con separación vertical de 8 pulgadas. Estos serán los brazos de elevación principal y formar 2 enlaces más en los 4 barra de acoplamiento.
El acoplamiento se completó mediante la adición de una pieza vertical en el extremo de la barra de 4 pies. El platillo se unirá a esta pieza.
Para más información sobre los 4 barra de acoplamiento, una estructura mecánica fundamental, puede leer el artículo aquí http://en.wikipedia.org/wiki/Four_bar_linkage
