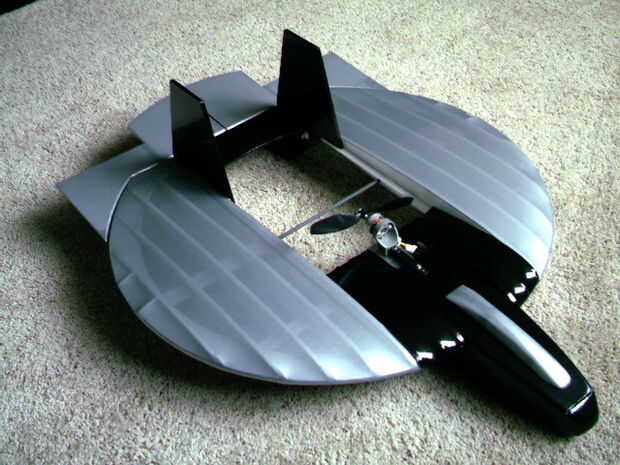

este proyecto iniciado en base a mi deseo de crear mi propio avión control remoto original del dibujo, para cortar las piezas en una máquina cnc que construí de un kit de montaje de las piezas y volando luego el producto terminado. Había tantos aviones de tipo normal, que decidí que haría algo diferente. Me decidí por un plato en forma de avión. El proyecto fue un gran reto desde el principio. En primer lugar, tuve que aprender a usar un programa de CAD. Comencé con un programa de Google llamado SketchUp. Fue una experiencia dolorosa, pero es un gran programa para aprender dibujo CAD y es gratis. Después de algún tiempo, tuve un dibujo creado que incluyó más de 50 piezas. El siguiente paso fue construir el router basado en cnc máquina llamada un PhlatPrinter. No tan doloroso como CAD, pero todavía muy difícil. El grupo que creó el PhlatPrinter también incluyó la secuencia de comandos crear el archivo de gcode que realmente cortar las piezas de la máquina cnc.
Especificaciones:
disco de diámetro de 24"
AUW = aproximadamente 16oz
Una combinación de motor/ESC 20 dólares (B2212/13 y 18 amp ESC) de RCHotDeals.com es perfecto para este plano. Cerca de 110 vatios es lo que estás buscando. Prefiero por lo menos 1:1 empuje al cociente de peso.
8x4.3 APC (o menor) prop
1320 a 1800 mah 3 célula lipo
2 servos (15 oz par) en configuración elevon (como 9 TowerPro servos de gramo)
tubo/varillas de fibra de carbono de 3 mm
Dificultad de construir:
La construcción es normal.
Que cubre la espuma con la película de encogimiento del calor hará que el sudor. Sin embargo, el resultado final merece la pena.
