Platillo volante RC FS-5.24 (3 / 13 paso)

Paso 3: Montaje de la parte del disco de la armadura de avión

Aquí están las piezas de corte en la PhlatPrinter empezando a reunirse.  El proyecto requiere de 2 hojas de depron de 6 mm.  Utilizar las hojas de 27 x 39 pulgadas.  Esta longitud requiere que cinta sobre una pieza adicional de 8 pulgadas en la parte trasera para aumentar la longitud en orden para todas las piezas conseguir recortar correctamente.  Se puede utilizar azul FF, pero, no es tan fuerte como depron y el ajuste de las piezas está suelto.  El archivo de corte supone depron de 6mm para las ranuras.  Cuando usted corta sus partes, se dará cuenta de algunas piezas realmente hacer motores de pasos de PhlatPrinter cantar.

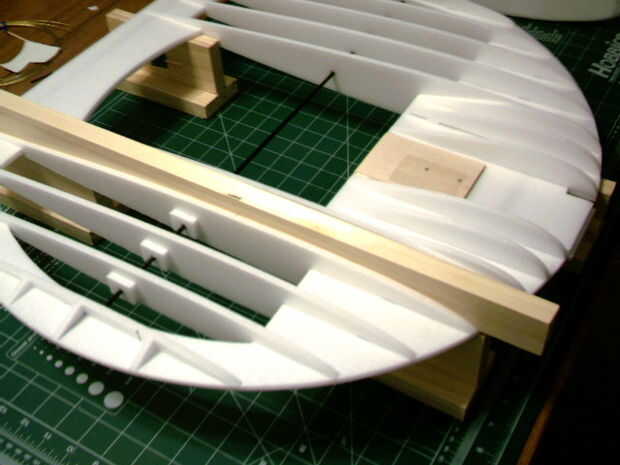

Utilizar espuma CA seguro en todas las piezas de la espuma y de epoxy en los trozos de madera. Pegamento en largueros de 1, 2 y 4 en la parte inferior del disco en los campos proporcionados.  Lo instale pero el mástil del centro.  Enciende después de instalación las costillas.  Asegúrese de que el disco es plano durante este paso.  Déjelo secar.  Nota: Esta fotografía muestra la parte inferior del disco con la mayoría de las piezas instalada.  Los tubos negros son varillas de fibra de carbono para proporcionar rigidez de marco.

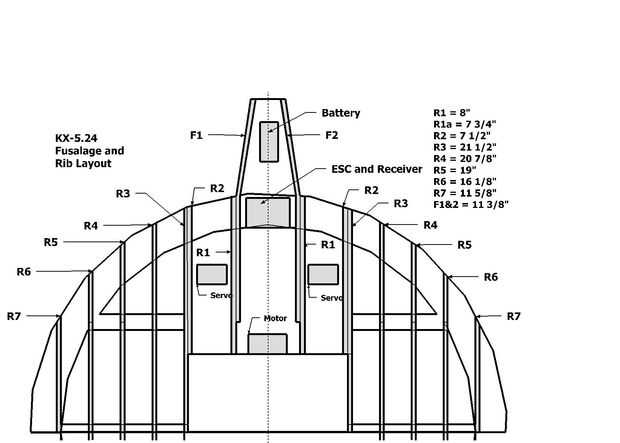

Instale las costillas R1, R2, R3, R4, R5, R6 y R7.  R3 a R7 tienen piezas superior e inferior.  La parte pequeña de R3 a través de 6 va en la parte inferior del disco.  Nota: R3 tiene longitud sabio ranuras cortadas en ellos.  Esto es para los tubos de cable de Sullivan.  Asegúrese de que las ranuras enfrentan el centro del disco.    Las costillas son pestañas de alineación.  Utilizar algún tipo de herramienta de escuadra durante la instalación.  Hay otra costilla (R1a) que va entre R1 y R2.  No se muestra en la siguiente imagen de diseño.  No está instalado todavía porque los servos están montados en esta ubicación.  Yo también uso soportes pequeños en los extremos del ala para ayudar a mantener las puntas deforme al cubrir.  Aunque el depron de 6mm es probablemente lo suficientemente rígida sin estas piezas.  Aquí es la disposición general.

Tenga en cuenta también que usar algunas piezas de la plantilla de madera para ayudar a mantener la estructura plana.
