Plato DIY (4 / 6 paso)

Paso 4: Cableado Digital

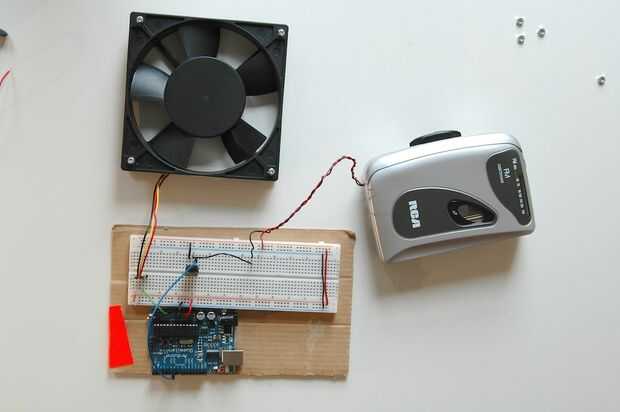

Si, como yo, estás más cómodo con la electrónica digital, aquí es cómo cableado todo.

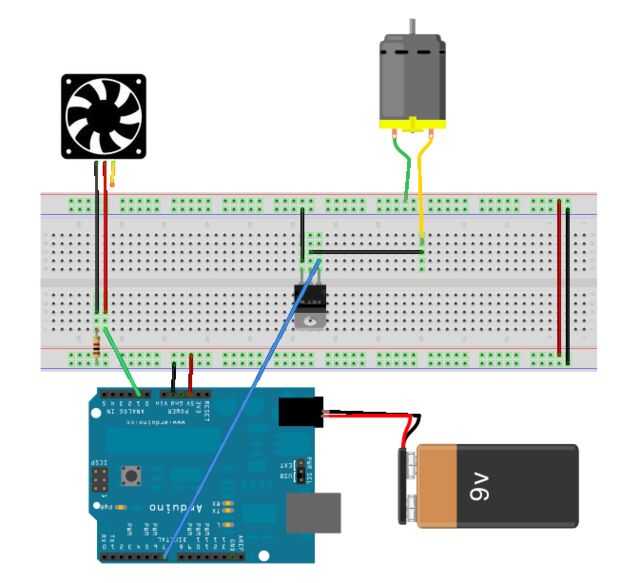

El cable positivo del ventilador es conectado al pin A1 en el Arduino, y uno negativo está conectado a tierra mediante resistencia de 1 k ohm (actúa como pull-down).

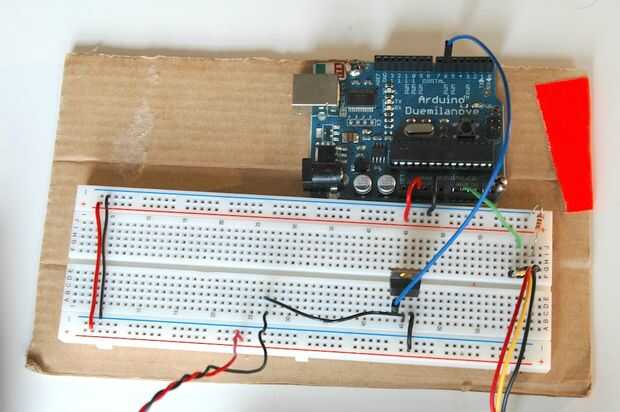

El walkman está conectado al pin digital de Arduino usando un transistor IRF540 6.

Observe algunas cosas importantes:

-Usted tiene que tener un soporte de batería con un conector para conectarlo a Arduino. De esta manera podemos alimentación del Arduino y el Motor.

-Sólo estamos utilizando los cables rojo y negro del ventilador, la otra es para el control pero no lo necesitamos en este caso. Algunos más nuevos maye modelos incluso tienen más cables.

-El ventilador está conectado directamente al pin analógico de Arduino, que es algo que nunca debe hacer porque podría freírlos, si lee más de 5V. Lo hice porque anteriormente probado el ventilador y que no podía generar más de 2V haciendo girar manualmente. Por lo tanto, si puedes, prueba demasiado.
