Paso 3: Concepto dibujos
Permítanme empezar diciendo que soy una especie de "lápiz y papel" de individuo. No me malinterpreten, me encanta la tecnología, pero la sencillez del diseño utilizando un papel gráfico de edad bueno es lo que funciona mejor para mí. Si se pueden poner mis planes en algo como "Sketch-up" o algún otro software de CAD, sea mi huésped. Sólo asegúrese de que compartir - por favor!
Concepto de dibujo:

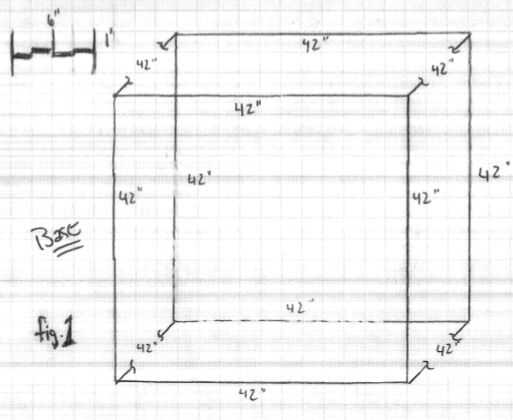

Construcción base:
- Fui con una huella global (w x l) de 42 "x 42". Me gusta 42" a 40" porque es más fácil decir que es de 3 1/2 pies. Tonto, pero todos los diseñadores tienen sus peculiaridades.
- Estas dimensiones también me permite sentarse con las piernas hacia fuera.
- La altura también es 42" Esto es porque si agrego un techo, que me dará la separación de que yo y mi hijo mayor sería necesario para arrodillarse sin chocar la cabeza.
Construcción de techo (con una gran idea para arrancar):
- Lo hice con una idea creativa en el desarrollo de los dibujos - por qué no hacer que la casa de juego en un escenario! (Una casita REAL).

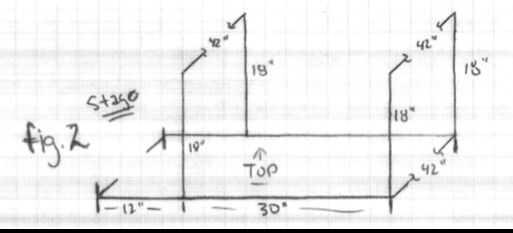

- Reducen al mínimo la huella de la cubierta por lo que habría 12" para títeres o incluso cabezas a pop-out. Esto también podría ser bueno cuando en el fragor de la batalla con armas de Nerf.
- También pensé que si elevar un poco el techo, seré capaz de no sólo de la rodilla, pero soportar! 18" debería ser suficiente.

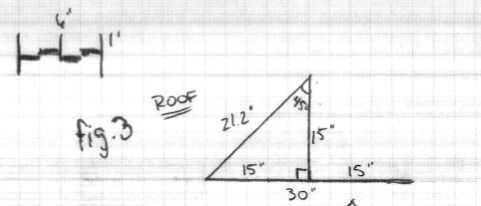

- Para hacer un diseño de techo tradicional "prisma triangular", tuve que hacer algunos cálculos - UGH! Gracias a Dios por Pitágoras. Debido a los conectores de codo de PVC estándar son 45 y 90 grados, era fácil calcular la longitud de los lados. Esto significa que tendrá unos 15" de más en la remoción de

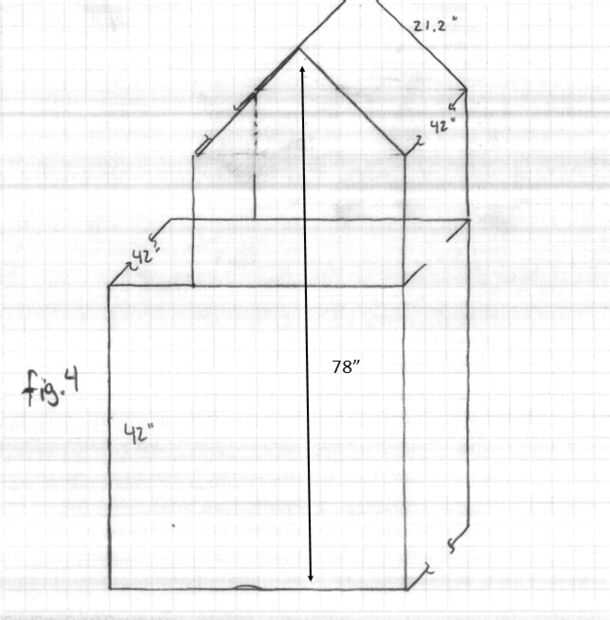

- Hace un total de 78"(6 1/2 pies). Esto se está poniendo aún mejor!
