Paso 4: Marco de PVC: materiales
Basado en los dibujos de concepto, tenía mi lista de materiales y potencialmente reconsiderar las dimensiones si puedo haber jodido algo. Al construir con PVC, tienes que tener en cuenta el tamaño de los conectores y la profundidad de que las tuberías van en los conectores. Esto afectará a los tubos de la longitud real del PVC se utiliza. He elegido 1" PVC como mi material de construcción principal.

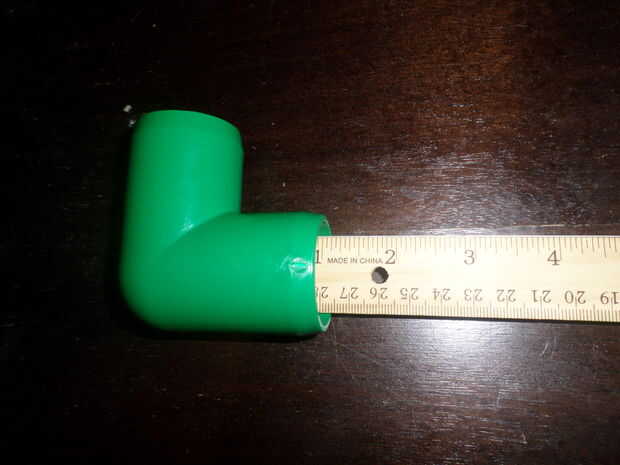

- Los conectores son todos 2" profundidad (-4" de cada lado)
- Utilizan tubos de 1" de longitud para caber en los conectores (+ 2" de cada lado)
- Por lo que cada lado del marco en el diagrama realmente será (-2 ") de la pipa del PVC
- Dadas esas consideraciones
Teniendo en cuenta esas consideraciones, estas son las piezas que se necesita:
- tubo de 11 x 40"
- tubo de 4 x 20"
- tubo de 4 x 16"
- 2 x 29" tubo *
- tubo de 2 x 10"
* Me resta solamente una pulgada porque se conecta en el centro de una sección en una Unión en T
¿Es así cómo muchas pipas? Aproximadamente 56 pies lineales. Eso significa que se necesita 6 x (1 "x 10' tubo de PVC Schedule 40).
¿Cuántos y qué tipo de conectores?

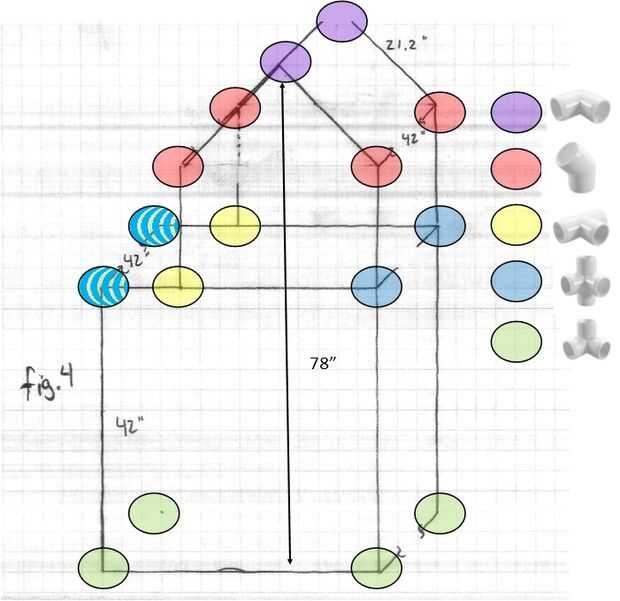

- Mira mis dibujos de concepto, puedo averiguar cuántos de los ángulos y el número de conexiones necesarias (forma 3, forma 4, forma 5?)
- Sólo iré a través y círculo/la etiqueta de esas áreas
- Me di cuenta de que los conectores de PVC se venden en paquetes de 4. Así que podría cambiar a los dos conectores de 3 vías en la parte superior con conectores de 4 vías para no tener que perder mi dinero.
Hay una hoja de cálculo cuenta de materiales (BOM) que enumera todos los materiales necesarios. El total llega a unos $68. Esto es grande!
