Paso 1: Desmontar el PlayStation y preparar el tablero de energía
Esto y el siguiente paso se pueden hacer fuera de orden. Como yo estaba pensando en esto cuando fui, hice ambos al mismo tiempo (para fotos que reflejan un poco).
- Quite todo lo de la carcasa de PlayStation, en primer lugar.
- Luego tomar el poder y retire todos los componentes (tapas, resistencias, etc.) excepto la toma del poder, los dos interruptores de power y reset, el LED y el portafusible. Para este proyecto, no uso el botón de reinicio, pero sólo dejó allí para que el botón funcionará mecánicamente.

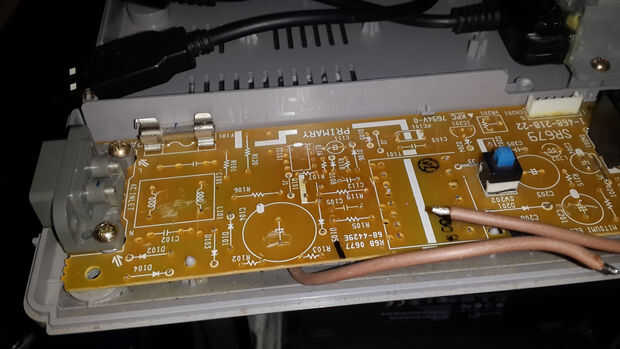

- Tomar una dremel e ir alrededor de la energía y reajustar los interruptores para aislar del circuito.
- Un circuito de alambre desde el conector en la parte posterior, utilizando el fusible, a través del interruptor de potencia (para que el circuito se puede completar sólo cuando el interruptor está en). Utilice un cable de calibre decente (como) para que no sobrecalentar el alambre.
- Ejecutar los cables de positivo/negativo desde el interruptor hasta la parte superior de la Junta.
- En su cable de alimentación USB, retire la cubierta y clavijas de enchufe de pared (dejando sólo el tablero interior).
- Ahora los cables de positivo/negativo del interruptor de PlayStation a la placa de potencia cable de alambre.

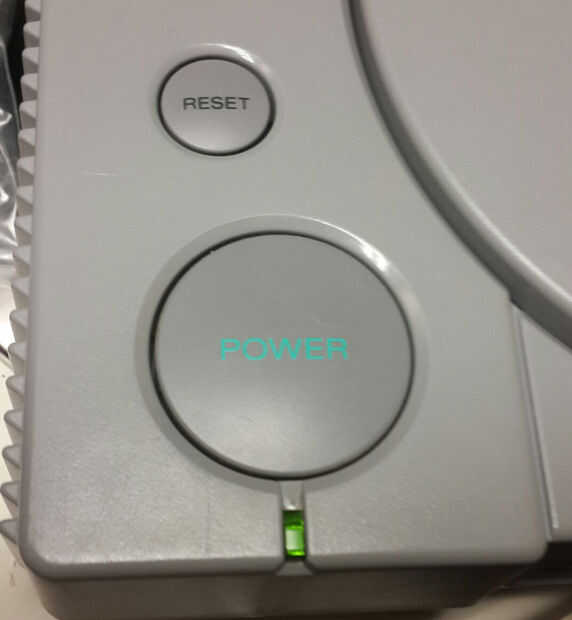

- Tomando nota de la polaridad (los LEDs son diodos), desoldar el LED de alimentación en el tablero de cable de alimentación USB y conecte los puntos positivos/negativos de LED el LED PlayStation utilizando la misma polaridad.

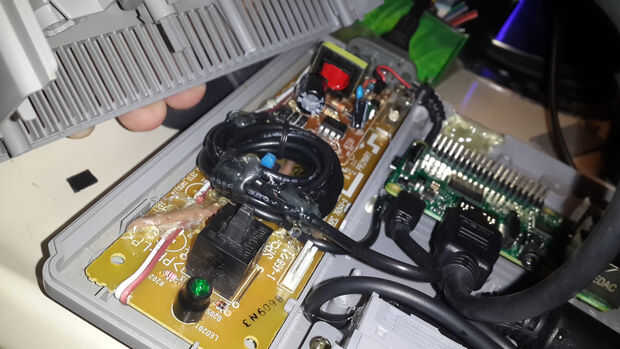

- Ahora, utilizando el plástico que ha cortado y alguna pista caliente, pegar el tablero de alimentación de cable hasta el tablero de PlayStation - teniendo cuidado de aislar a la Junta de cualquier metal que a través de la Junta (yo usé el plástico como una capa entre las tablas).
- Si usted tiene demasiado cable, sólo bobina para arriba y dejarlo en algún lugar en el PlayStation (pegué mina hasta la placa de potencia (como se muestra). Asegúrese de que la parte superior se adapta y si es necesario, dremel un hueco para el cable de la cavidad izquierda a la cavidad del centro.
- Compruebe todo continuidad y voltaje (5v está saliendo de extremo USB sólo cuando se enciende y que LED funciona).
