Plaza de stock en un molino vertical (6 / 7 paso)

Paso 6: Corte la cara quinto

Cepillo las fichas hacia fuera entre las mordazas de la prensa.

Coloque la pieza de trabajo con el lado '1' frente a la mandíbula fija de la mordaza y '2' hacia la izquierda.

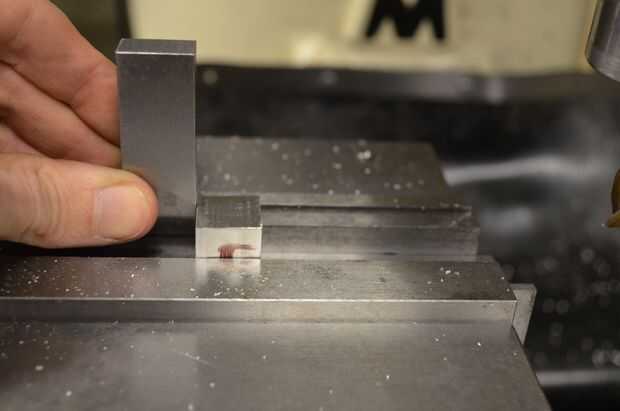

Use una escuadra de maquinistas para alinear la pieza de trabajo para que el lado 2 es perpendicular a la parte superior de la mordaza fija de la mordaza. En la foto de la Plaza es hacia arriba, pero usted conseguirá más superficie de contacto, si la Plaza apunta hacia abajo en la prensa (suponiendo que es lo suficientemente corto para no a hacer tope en la mordaza).

Sujetar la mordaza mientras sujeta la pieza a 90 grados con la Plaza.

La cara plana de la máquina.

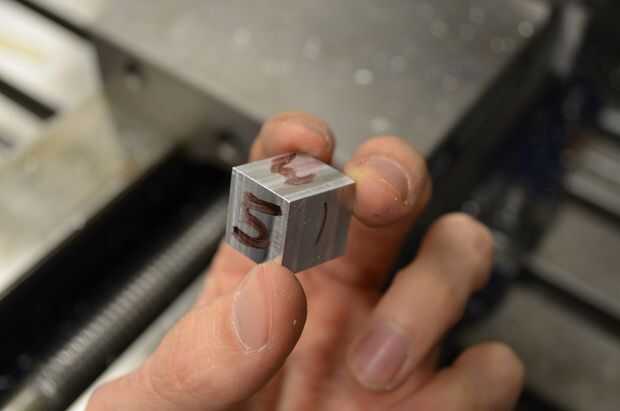

Retire la pieza de trabajo de la prensa y retire cualquier fresas. Mina yo he marcado con un '5'.
