Plaza de stock en un molino vertical (7 / 7 paso)

Paso 7: Corte la sexta cara

Quitar las fichas entre las mordazas de la prensa.

Sujete la pieza en la mordaza con el lado '1' contra la cara inmóvil de la prensa y '5' hacia abajo contra los paralelos. Utilizar un martillo para asentar la pieza de trabajo.

La cara plana de la máquina.

A veces tienes que usar la profundidad 'Z' de su corte final como punto de partida para lo que será el próximo paso en su proyecto de mecanizado. Si es así, sitúe su 'Z' eje indicador cero para conservar la posición.

Retirar la matriz de la prensa y retire cualquier fresas.

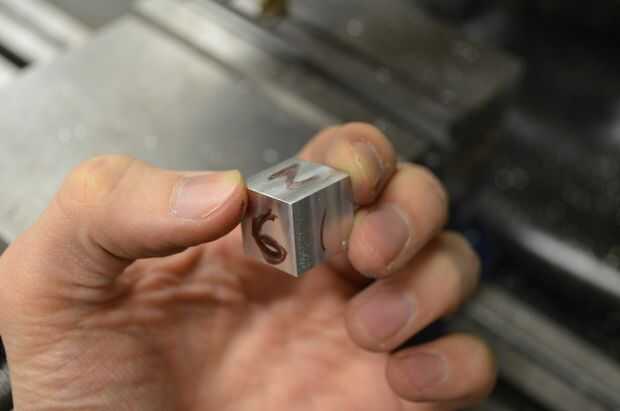

Ahora tienes una pieza fresada de precisión con ángulos de 90 grados entre las caras.
