Paso 4: Montaje de los acoplamientos
Si tiene el mismo diámetro de marco ya que tengo, entonces cabrá el pedazo cortado del tubo hacia abajo sobre el tubo superior, y el pedazo de tubo superior se ajusta dentro del tubo hacia abajo. Vamos a usar esto para reforzar los tubos antes de que deslice en los acoplamientos. Para eso, tenemos que cortar las piezas en dos, así que terminamos con cuatro anillos, sobre todo el 25mm - 30mm.
Si usted tiene diferentes diámetros, estás por tu cuenta. Por suerte, hay toneladas de diferentes tubos de acero en la ferretería con diferentes diámetros interiores, diámetros exteriores y espesores de pared. Agarra una pinza, un bloc de notas y las piezas que usted recortar y encontrarás algo para hacer anillos adaptadores de.
Mientras que los acopladores se venden como acoplamientos de 27mm, su diámetro interno es realmente absolutamente un poco más. Están diseñados para aceptar tubo de 27mm fácilmente, por lo que la mina tenía un diámetro interno de un poco más 28 mm. perfecto, como nuestro tubo abajo es 28.6 mm!
El tubo de abajo

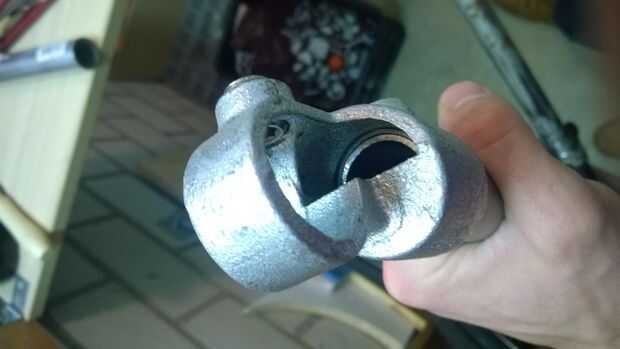

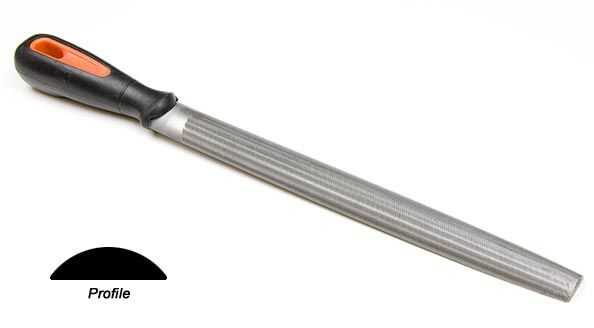

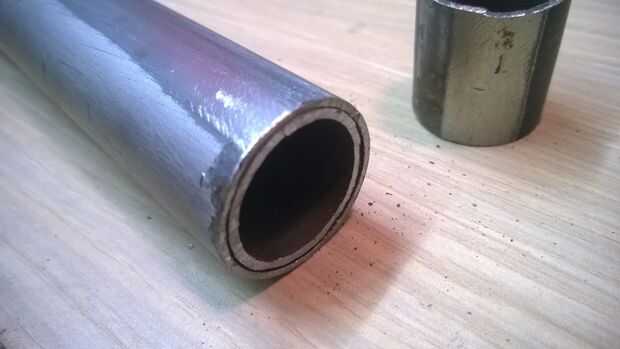

Para reforzar el acero fino del tubo hacia abajo, pegar los anillos que hiciste en la bajada del tubo superior del tubo (ver figura). Hará cualquier pegamento, como va ser comprimidos por el tornillo hexagonal más adelante de todos modos, que los mantiene en su lugar. Usé pegamento de contacto regular. Use una lima redonda media para hacer la abertura del acoplamiento redondo (confía en mí, no lo es). Presione sobre el de los finales de tubo hacia abajo cada ahora y después, golpear con un mazo y ver si cabe y que deja marcas en el acero. Archivo un poco más si deja marcas profundas. No archivo lejos demasiado material, como necesita un ajuste muy ceñido para conservar la rigidez. Cuando el acoplamiento se mueve sobre un milímetro después de un golpe con el mazo, usted es probablemente bueno para ir.

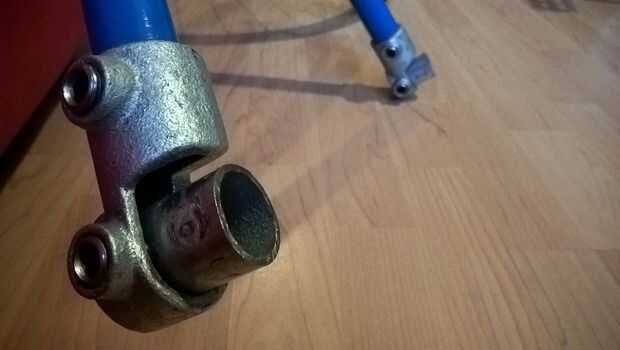

Ahora viene la parte difícil. Poner el trozo de tubo que usted compró a través del ojo de una de las mitades del acoplamiento y el perno apretado. Esto le da un mango para mantener el acoplamiento mitad recto cuando se utiliza el mazo para obtener en el tubo. Repita el procedimiento en el otro extremo del tubo hacia abajo.
El tubo superior
El procedimiento para el tubo superior difiere ligeramente, como los anillos será en el exterior ahora. Ajustar la apertura del acoplamiento del mismo modo que hiciste con el tubo hacia abajo, para aceptar los anillos. Coloque los anillos en la mesa de trabajo, poner una mitad del acoplamiento sobre él y utilizar el martillo para aliviar suavemente en lugar. Luego deslice las mitades del acoplamiento montado en el tubo superior y alinearlos.
Alineación y la creación de las piezas de medianas

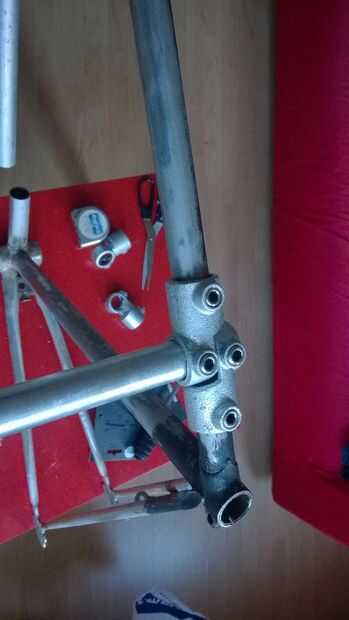

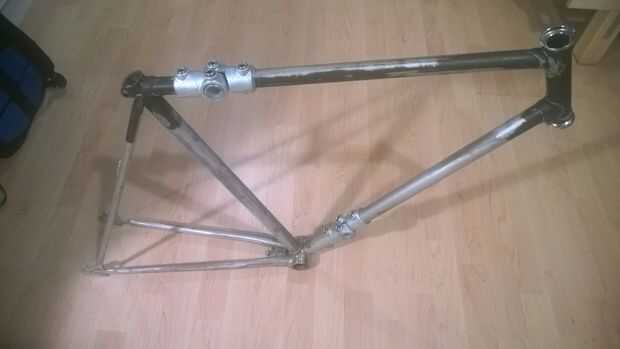

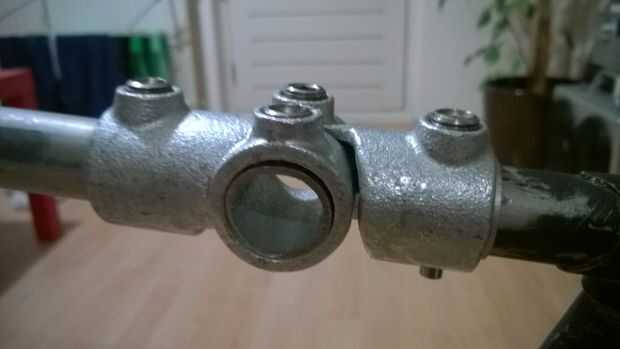

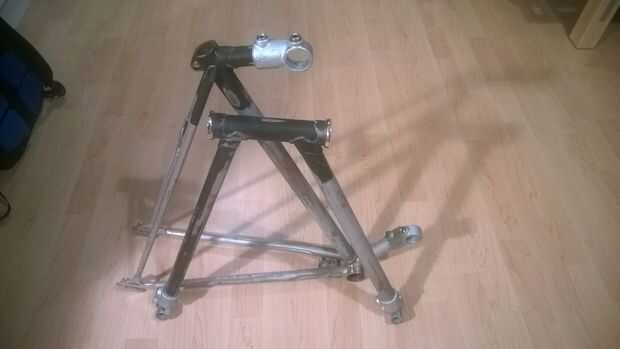

Para asegurar un montaje fácil (des) cuando se hace, asegúrese de que las dos piezas del marco alinean muy bien y el trozo de tubo es totalmente horizontal cuando se pone. Cuando es los acoplamientos del perno a la estructura (¡ bien!). Puede deslizar el tubo de la pieza sobre el extremo de la llave hexagonal para obtener un apalancamiento extra. (No hagas daño a ti mismo). Luego corte dos pedazos de la pieza de repuesto de tubo, de la anchura del acoplamiento montado. Cuando haya terminado, debería verse un poco como la última foto.
