Plegable un caballete de aserrar extensiones (1 / 4 paso)

Paso 1: Diseño de modificación

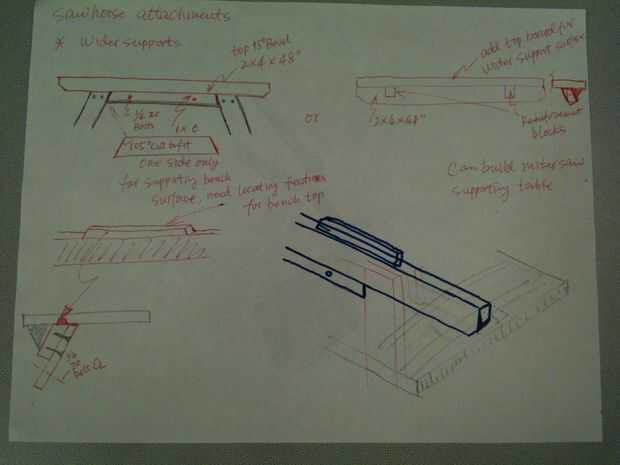

Este primer cuadro fue mi viejo diseño cuando construir caballetes plegables. Si quieres comprobarlo, haga clic en el siguiente enlace de Instructables.

Mi sierra de mesa es 38" de alto, y que es también una cómoda altura de trabajo, naturalmente que Banco portátil de trabajo en el futuro debe ser la Sierra de mesa a la altura de alimentación apoyo a 37 3/4". La superficie de la mesa será 3/4" piezas de madera contrachapada, así que los soportes de caballete deben ser 37". Por lo tanto, necesito aumentar la altura de los caballetes por 8" de 29".

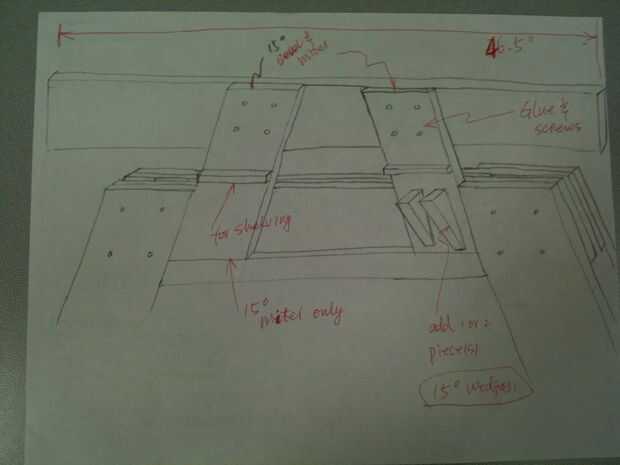

El objetivo final es tener por lo menos dos si no tres alturas de trabajo disponible en un juego de caballetes. La modificación es agregar dos piezas verticales a la altura, que se llamo extensiones de un caballete de aserrar. Pensé en hacer otro juego con 37" altura, pero entonces pierdo la flexibilidad de tener dos alturas, realizables con un juego de caballetes.

Un 1" pedazo de tirante ancho debe ser pegado y atornillado para apoyar las extensiones y hacer toda la Junta como una gran cola de pato, así que es libre de sacar en caso de mueva los caballetes sólo agarrando la extensión de la preocupación.

El movimiento horizontal de la extensión debe ser restringido por la estantería que va entre los caballetes, en este punto, el concepto es aún bajo refinamiento, por lo que una pareja de pinzas son la solución antes de que el Banco de trabajo portátil Haz finalizado.
