El panel plegable es lo suficientemente potente como para ejecutar un pequeño mp3 player-altavoz bajo luz solar directa.
También puede cargar los teléfonos y el otro instrumento que se puede cargar seguían usb puerto.
proyecto se realiza mediante 4 paneles solares, 2 enchufes del usb, un regulador 7805 y 4 diodos de schottky 1N5819.
cada panel es capaz de generar unos 8.5V abrir circuito voltaje y 200ma corriente de corto circuito. Aunque están conectados en paralelo en este proyecto, la corriente total obtenida es alrededor de 800mA cuando pone en cortocircuito. más que suficiente para jugar mi mini reproductor de mp3 todo el dia.

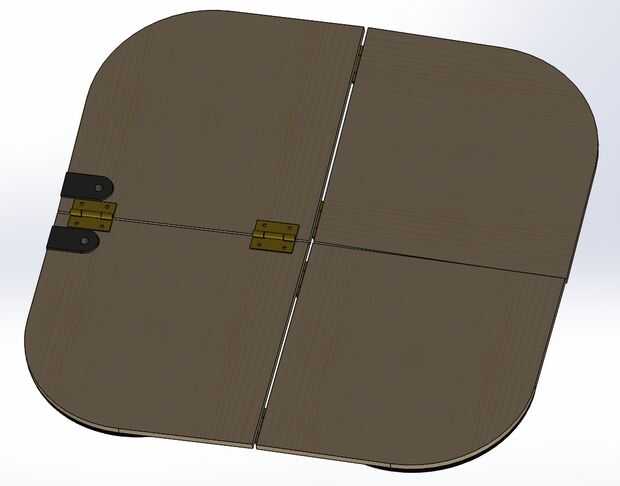

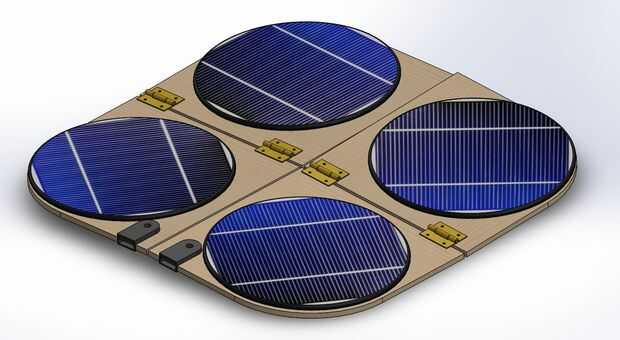

Primero he bosquejado sobre papel y después transfiere el diseño en 3d solidworks del modelo para decidir las dimensiones de piezas y simular para asegurarse de que se pliegue correctamente cuando termine
