Plegar el Panel Solar; Foldapan (1 / 4 paso)

Paso 1: Preparación de piezas

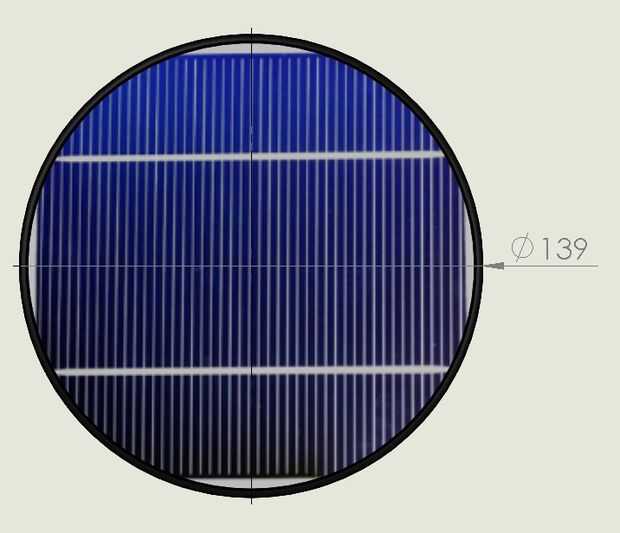

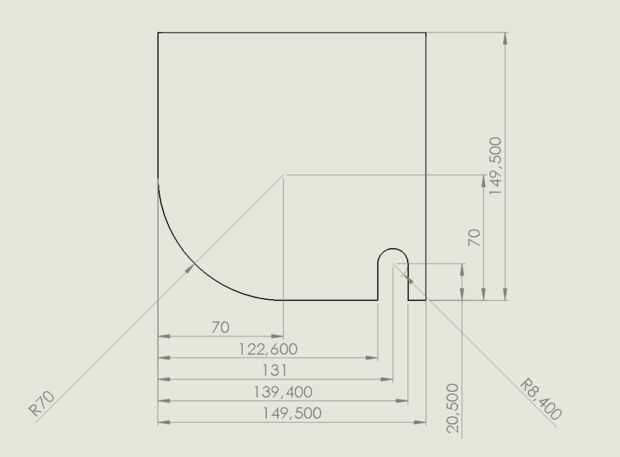

El panel plegable consta de 4 paneles de contrachapado casi idéntico de 3-4mm de espesor con las siguientes dimensiones. Mis paneles solares tiene un diámetro de 139mm por lo que he hecho el dimensons de estas piezas de madera para los paneles. Si utilizas diferentes paneles entonces puede que necesite modificar el dimensons para las piezas de madera contrachapada.

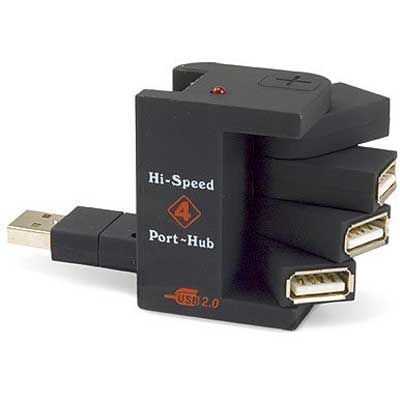

a las dos de la madera contrachapada piezas allí son las ranuras para las tomas de usb. las otras dos capas partes carecen de estas ranuras. Hay un concentrador de usb plegable vendido en el mercado, las tomas de usb de pueden hacer el trabajo o puede utilizar cualquier otra toma usb a mano.

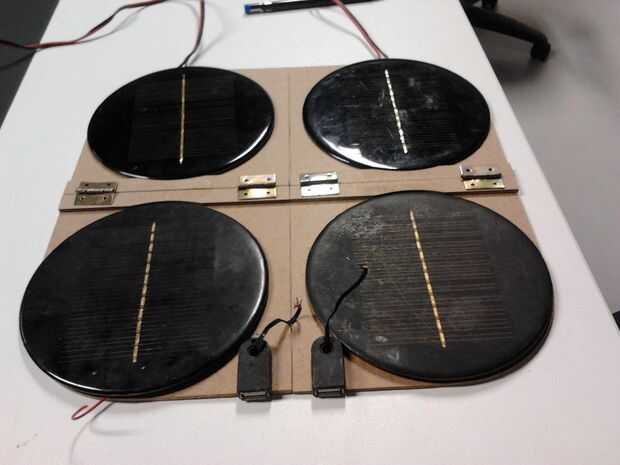

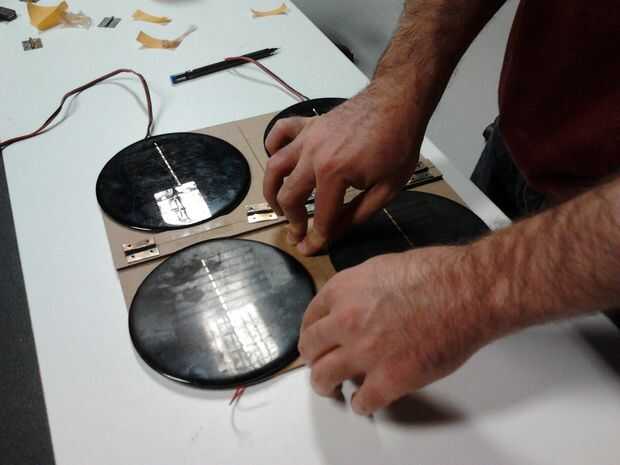

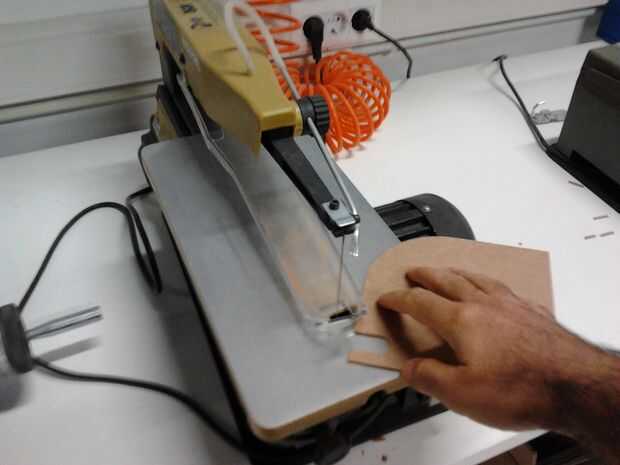

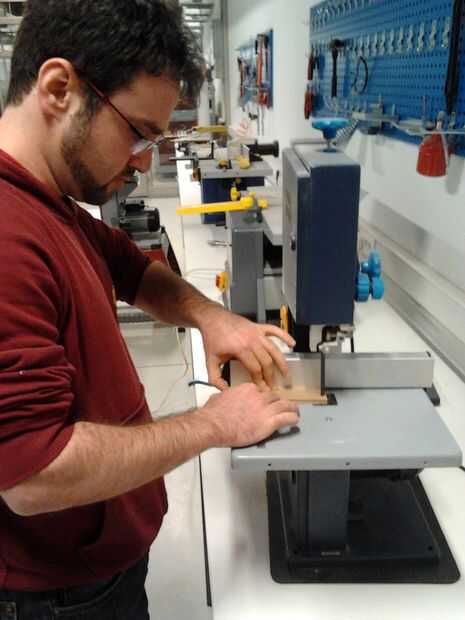

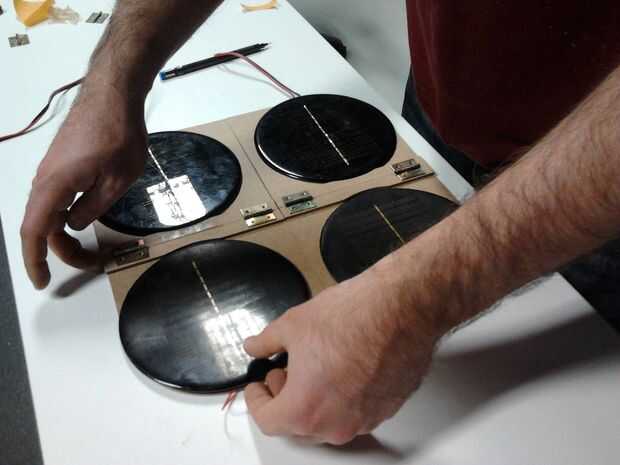

cortar las piezas de madera contrachapada y colocarlos como se muestra en las fotos, colocar otras piezas en ellos para asegurarse de que encajan correctamente.

Observe la capa extra de madera contrachapada pegada debajo de las bisagras que permiten el panel plana plegada.
