Paso 2: Obtener acceso a la interfaz Serial de Pleo y conectar los transceptores

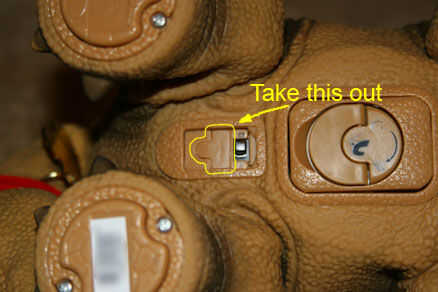

Interfaz serial de Pleo es una parte del conector de 7 pines ocultado bajo una tapa de plástico al lado del interruptor de potencia. Sacar esta tapa es la operación más difícil de todo el proceso ya que la cubierta se pega muy bien al entorno. Me tomó unos 15 minutos de intensas operaciones con cuchillo para llevarlo a cabo. Puede usar Dremel o algo similar para hacer esta operación más rápido, pero luego se suelta la tapa. Si usted precisa recortarlo con un cortador de cuchillo o de cartón se puede siempre pegue para que Pleo estará como nuevo.

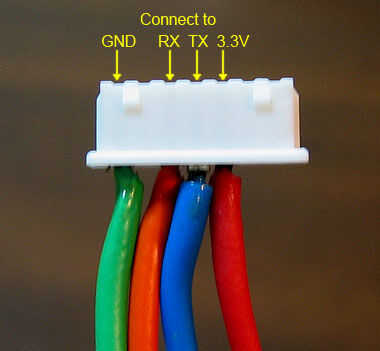

El conector abierto debajo de la cubierta tiene 7 pines pero necesita solo 4 de ellos. Si usted tiene una herramienta que se puede utilizar, de lo contrario solo soldar los cables a los terminales y colocarlo en la caja en las posiciones 1, 3, 4 y 5 como se muestra en la fotografía.
Corte el XBee breakout junta a la mitad, soldadura uno de los 10 pines XBess tomas una mitad y soldadura del conector molex para la media pensión. Después de insertar la antena chip Xbee en este adaptador su lado Pleo del receptor está listo. Observe la orientación de XBee cuando se está insertando en el zócalo. Utilice la otra tabla de breakout de referencia - tienen todos los pines marcados.

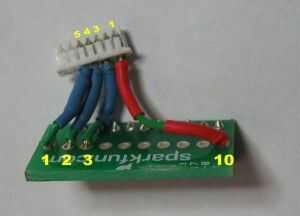

El conector resultante se muestra en la fotografía.
Preste atención al hecho de que Pleo es mucho ruido RF. Eso significa que desea mantener los cables en el conector que sólo construido corto y bien blindados. Enrolle los cables con una lámina de aluminio (conseguir algo de un caramelo, no se muestra en la fotografía) sin accesos directos los contactos.
XBee en lado de Arduino está conectado al conector serial de 6 pines disponible en el lado izquierdo de Arduino. Aquí es el mapeo:
PIN GND en el conector de 6 pines del Arduino va al pin 10 del lado XBee
PIN 3.3V en lado de Arduino va al pin 1 del lado XBee
PIN RX-I lado de Arduino va al pin 2 del lado XBee
PIN TX-I lado de Arduino va al pin 3 del lado XBee
Si usted está buscando en XBee desde la parte superior (donde se monta la antena) es el pin #1 en la esquina superior izquierda.
