Paso 3: Empareje el XBees
Ahora vamos a configurar XBees. Aquí la parte difícil es baudios de 115.200 bps de Pleo puerto serie usos mientras que Arduino no puede hacer más 19200 entonces (en realidad es mucho más seguro 9600). Inserte cada XBee conector de su adaptador USB XBee, conecte los adaptadores de USB al ordenador y ejecutar dos instancias del programa X-CTU. Utilice este manual de usuario para configurar el XBees. Si resulta confuso (lo hice!) hacer lo siguiente:

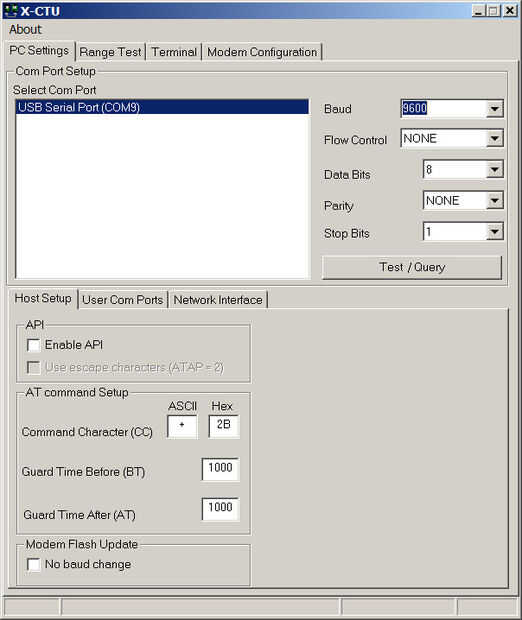

- En la página "Configuración de la PC" seleccionar 9600 8N1 sin Flow control para ambos XBees

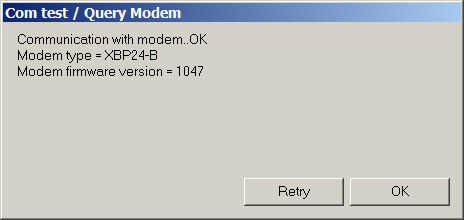

- Seleccione el apropiado puertos serie para conectar los dos programas de X-CTU a XBees diferentes. Golpe o consulta botón de prueba y asegúrese de que ambos programas se pueden comunicar con el XBees

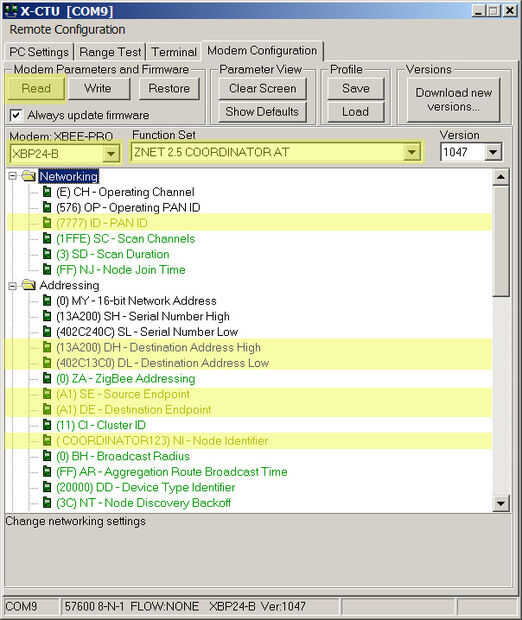

- Ir a la página de configuración del módem en programas y golpe de tecla "Read"
- Marque casillas de verificación "Siempre actualizar firmware"
- Hacer las siguientes modificaciones en el XBee con conector RP-SMA (vamos a usarlo como coordinador):
- En función de conjunto desplegable seleccione ZNET 2.5 Coordinador en el
- Cambiar «ID – Pan ID» a algo aleatorio
- Cambiar "NI – identificador de nodo" algo significativo al azar (como "Coordinator123″)
- Cambiar "SE – fuente de punto final" a algo significativo al azar (como "A1″)
- Cambiar "DE – DestinationEndpoint" para el mismo valor que SE
- Cambiar "DH – destino dirección altos" a valor "SH – número de serie alta" del router
- Cambiar "DL – destino dirección bajo" a "SL – número de serie bajo" valor del router
- Hacer las siguientes modificaciones en el XBee con antena incorporada (llamaremos lo router):
- En función de conjunto desplegable seleccione ZNET 2.5 ROUTER/END dispositivo en
- Cambiar "ID – Pan ID" con el mismo valor como identificación del Coordinador
- Cambiar "NI – identificador de nodo" algo significativo al azar (como "Node1234″)
- Cambiar "SE – fuente de punto final" SE del Coordinador
- Cambiar "DE – DestinationEndpoint" a del Coordinador (que debe ser el mismo que SE, derecho?)
- Cambiar "BD – velocidad de transmisión" a "7-115200″
- Golpear los botones de "Redactar" en lugar de cada X-CTU
- En cambio de X-CTU del router la velocidad en PC a 115200, golpe de prueba o consulta para comprobar que el X-CTU es capaz fo con el XBee utilizando la nueva tasa de baudios
- Prueba de todo. Ir a la página de terminal en cada X-CTU y escriba algo en la ventana de terminal. Todo lo que escribes en una ventana deben aparecer otra y vice verso.
Pleo-XBee conector
- Pin 1 en el conector de 7 pines de Pleo va al pin 10 de XBee
- PIN 3 del lado de Pleo va al pin 3 del lado XBee
- Pin 2 del lado de Pleo va al pin 2 del lado XBee
- Pin 1 del lado de Pleo va al pin 1 lado XBee
