Paso 4: Montar la unidad de Control
Wii nunchuck es utilizando un conector propietario soy todavía incapaz de ver el número de parte para. Así no se consigue en la tienda y aquí están algunas opciones para conectar el nunchuck para Arduino:
Conector de nunchuck
- Corte el cable del nunchuck, exponer los cables y soldarlos al Arduino directamente. De esta manera no podrás volver a utilizar tu nunchuck con Wii. Un poco mejor solución no es soldadura a Arduino, pero a poco de conectador. De esta manera puede utilizar los conectores de genter opuesto para conectar el nunchuck para Arduino o al resto del cable con el conector.
- Utilizar un "Wiichuck". Este método funciona mal para el recinto de este proyecto, pero se puede diseñar un mejor caso en lugar de cuadro de Altoids.
- Utilice un viejo tablero ISA, conector de disquetera o similar tipo de viejo fasioned tableros para hacer su propio conector (como yo lo hice en proyecto). Sólo cortar un trozo de PCB que tiene 3 conectores por un lado y conectores 2-3 en el otro, verificar si coincide con los contactos en el conector del nunchuck y soldar los cables a él. Opcionalmente puede fijar los cables con una pistola de pegamento.
- Surpisingly FireWire (IEEE1394) se conecta a los contactos. Por ejemplo puede introducir cable firewire regular en wiimote. Un trabajo es necesaria para que itperfect ajuste demasiado.
- Posiblemente la mejor solución es comprar un cable de extensión para wiimote y el conector de él. Usted puede conseguir uno para cerca de $6 con envío gratuito.
Ahora gire el conector del nunchuck para que el lado con 3 caras de conectores (ver el cuadro) y conecte los cables al Arduino como el siguiente:
- Contacto 1 lado del Nunchuck va al pin 3 en Arduino
- Contacto 3 en lado del Nunchuck va al pin 4 en Arduino
- Contacto 4 lado de Nunchuck va al pin 5 en Arduino
- Contacto 5 en secundarios del Nunchuck va al pin 2 de Arduino
- Sí, póngase en contacto con el #2 en cuelga de lado del Nunchuck gratis
Las conexiones última (y opcionales) necesita hacer son de Arduino a LED. Utilicé dos leds: rojo y verde para indicar el estado actual del sistema. El LED verde se ilumina cuando arduino está encendido. Través de LED rojo cuando el sistema está esperando conexión con Pleo para establecerse. Cuando el sistema está listo sólo el LED verde debe estar encendido y LED rojo debe ser intermitente cada 2 segundos indicationg que se lee datos del nunchuck. Así que sus dos LEDs de 3V, encontrar su polaridad y conectar como se describe a continuación:
- Conecte los bornes negativos desde ambos LED al pin GND de Arduino
- Conecte el cable positivo verde LED al pin 13
- Positivo del LED rojo va al pin 12

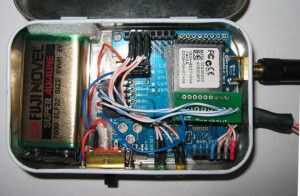

Por último haz una pila de 9V y conéctelo al conector de la batería en la placa Arduino a través de un interruptor. Hecho! Contenido de la caja de su proyecto final podría ser como se muestra en la fotografía o mejor.
