Paso 4: Realizar el circuito
(1.5) – breadboards (corrí fuera cuarto en uno usé una media pensión)
(1) – 16F877A
(3) – ULN2803A array de transistores (o si te gusta complicado uso transistores individuales)
(1) – resistencia de 1 k
oscilador de 1 – 4mhz
(2) – condensadores de 22pf
(∞) - alambre
(1) – fuente de alimentación de 5v (1A)
(Mucho) – cabecera Pins (puede prescindir)
(6) – los botones

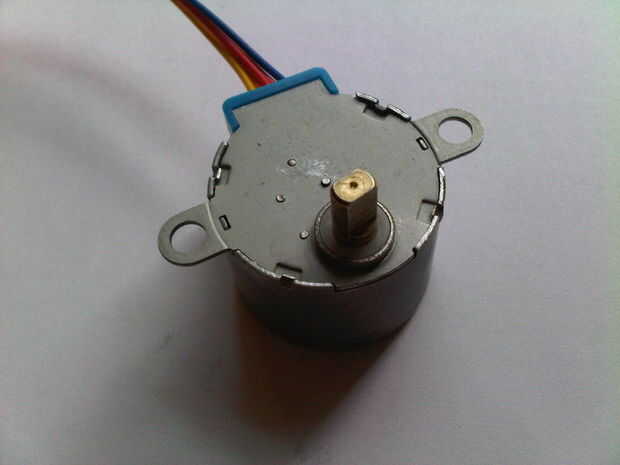

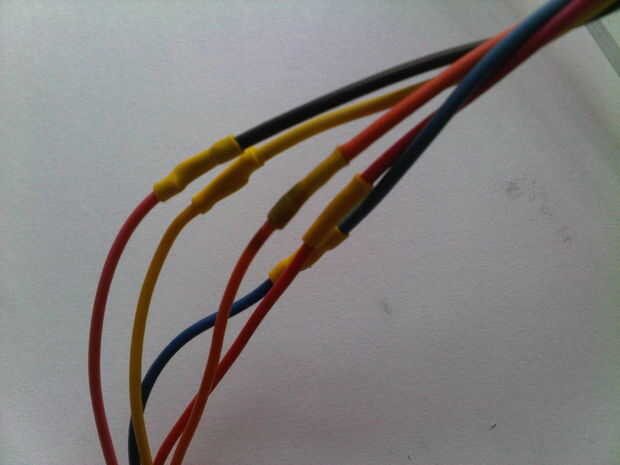

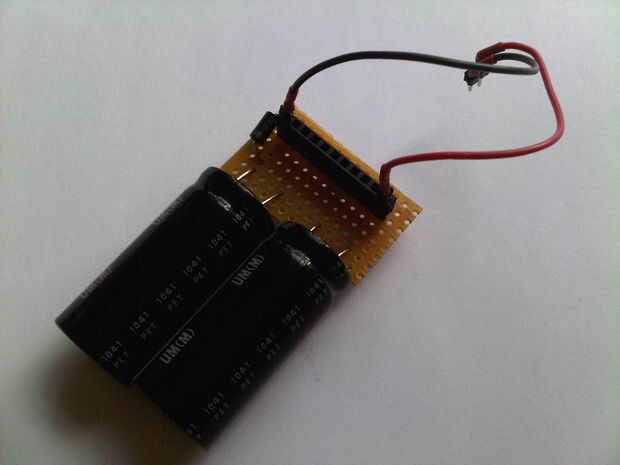

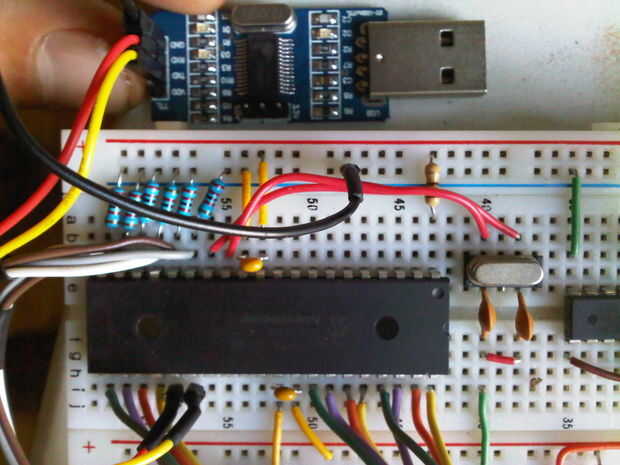

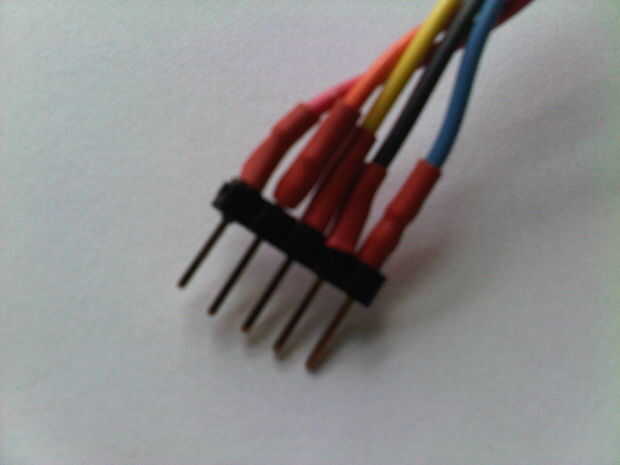

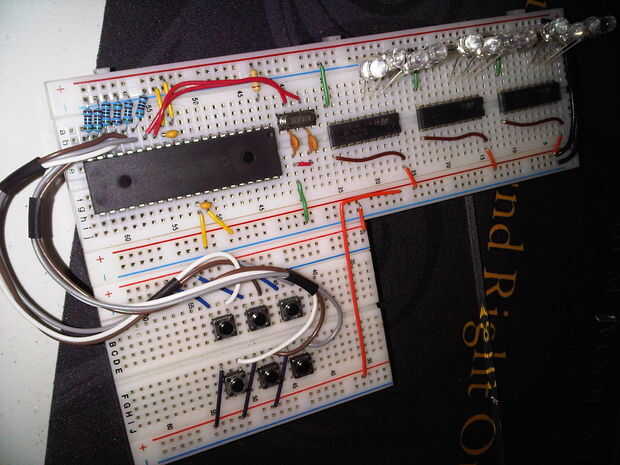

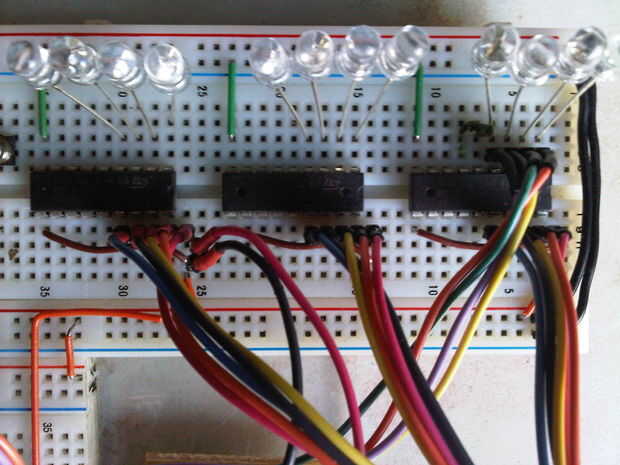

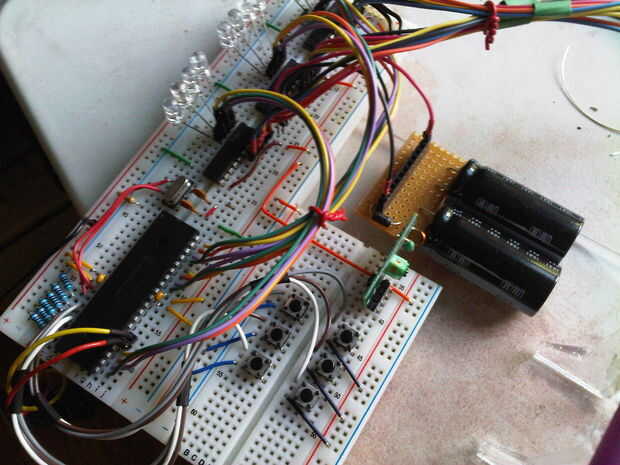

También puede ayudar para que hacer los cables puente agrupados, estos se pueden comprar pero disfruto haciendo mi propia. El circuito debe ser cableado de la misma manera que aparece en los dibujos de cableado (archivos "PlexiBot_Wiring"). Las fotos de las tablas del pan también pueden hacer referencia a métodos de abarrotar todo en un espacio tan reducido.

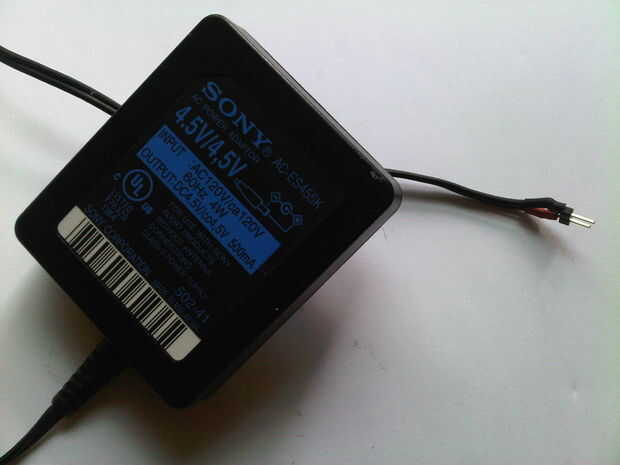

La fuente de alimentación que utilicé fue el cargador para una camara vieja de Sony. Es muy probable que tienes algo ahí su tienda o casa que funcionará para la energía.
