Plomo-O-Lyzer, un Midi teclado rediseñado en Arduino (3 / 7 paso)

Paso 3: El circuito

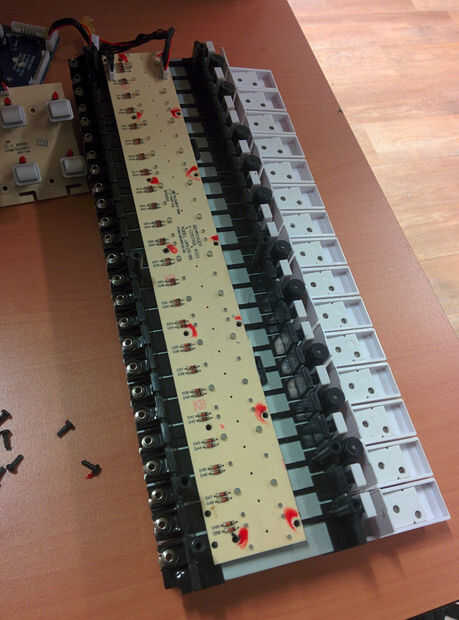

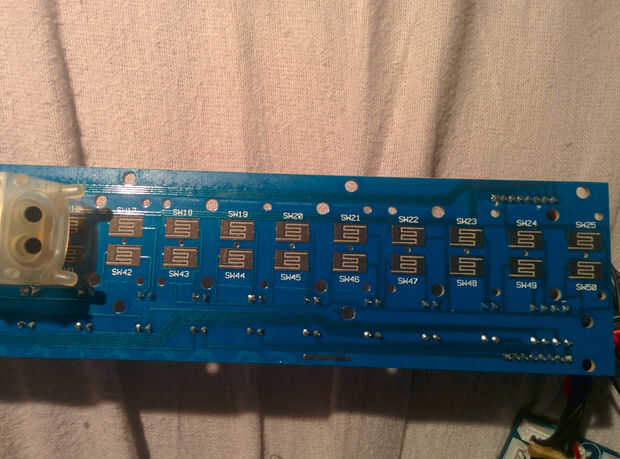

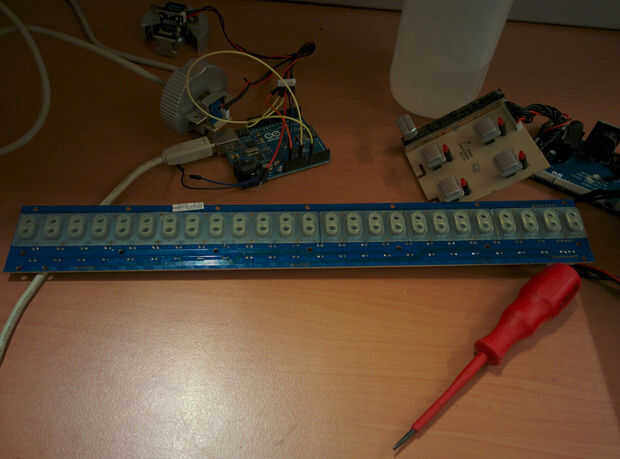

Atornillar el teclado el circuito de control, pude ver cómo funcionaba esta cosa. después de una inspección más cercana cuando se retiró la parte delantera de la goma, pude ver un teclado de matriz básica. Esto funciona mediante el envío de un pulso sobre un alambre y mirando varios lugares si hay corriente que fluye a través, y hacerlo con hilos múltiples. una manera mejor y menos incompetente Descripción puede encontrarse en el sitio de arduino:

http://Playground.Arduino.CC/Main/KeypadTutorial

Básicamente, en lugar de necesitar 100 cables para comprobar todas las entradas, solo tienes 16. menos problemas.
