PlotClock con Arduino (3 / 11 paso)

Paso 3: Montaje de la estructura

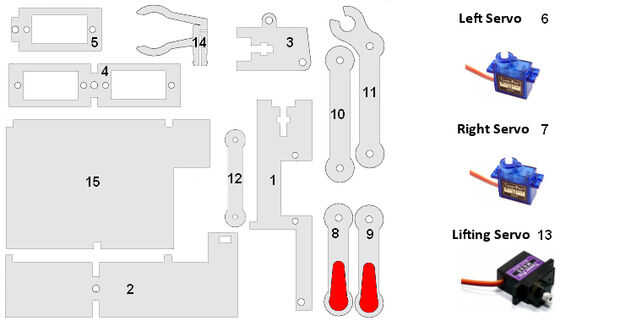

Cuando piezas pintadas se han secado, procederá a montar la estructura:

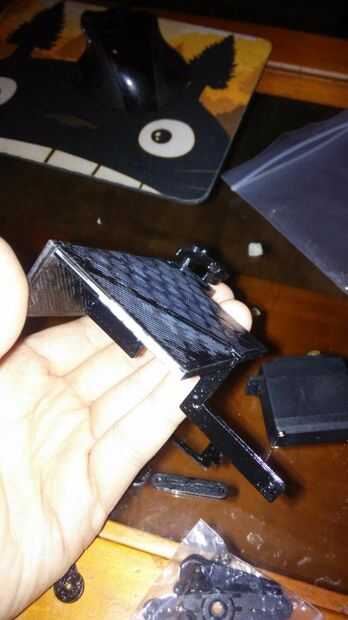

1. montaje de pieza 1 pieza 2 por Unión.

2. montaje de la parte inferior de la pieza 1 con la pieza 3 por un tornillo.

3. montaje de pieza 3 pieza 4 uniéndose.

4. montaje de pieza 5 con pieza 4 uniéndose.

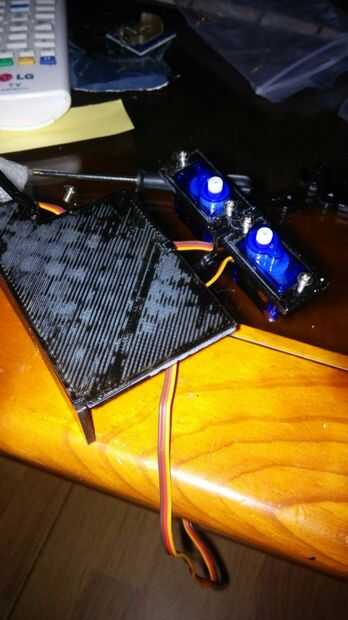

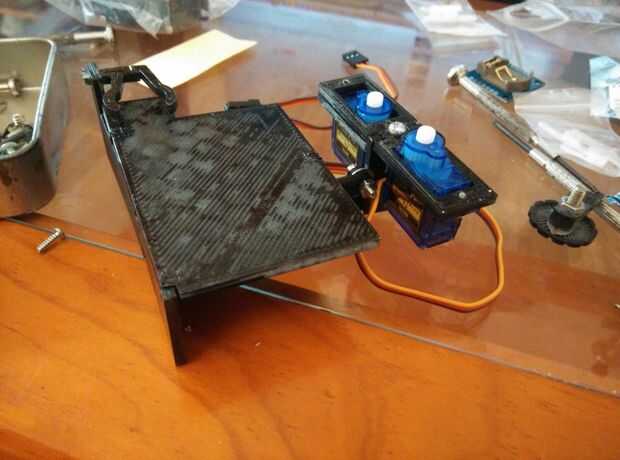

5. servos puting (6 y 7) con tornillos 4 y 5. El servo izquierdo estará ligeramente por debajo de otra para moverlos correctamente.

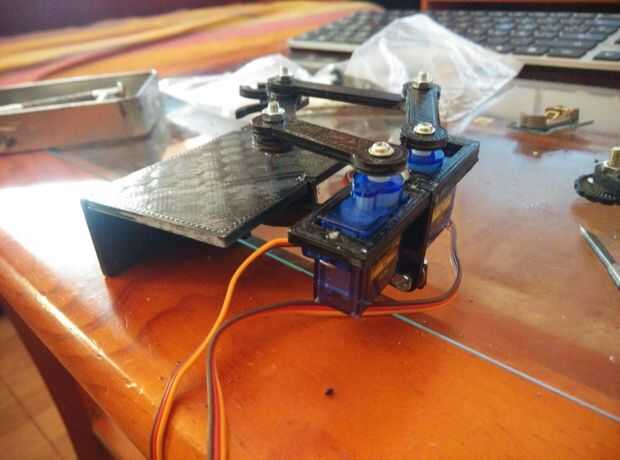

6. poniéndole las piezas 8 y 9 con servos con tornillos. La parte negra se coloca a continuación que es un elemento que trae el servo.

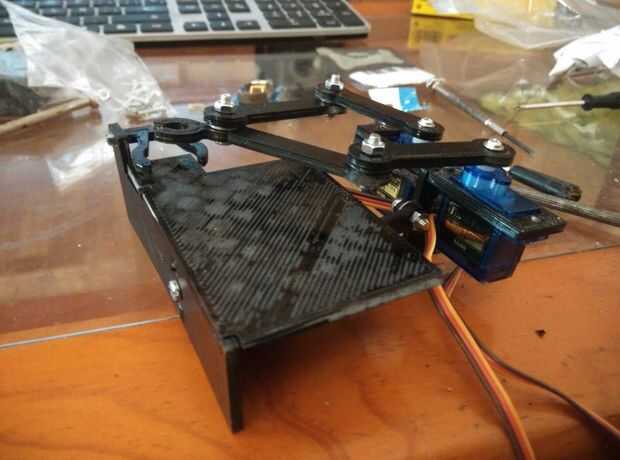

7. montaje de pieza 10 y 11 con las piezas 8 y 9 con tornillos. Pieza 11 estará en el servo izquierdo.

8. montaje de pieza 12 pieza 3 y servo central con tornillos. (pieza 13).

9. montaje de pieza 14 con pieza 2 uniéndose.

10. montaje de pieza 15 con pieza 1 y 2 por unirse.
