PlotClock con Arduino (5 / 11 paso)

Paso 5: Conexión RTC

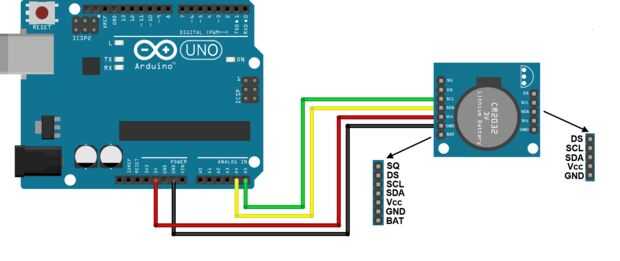

El módulo RTC1307 se conectará con el Arduino con 4 conexiones.

El pin SDA está conectado al puerto analógico A4 y el pin SCL está conectado al puerto A5.

El módulo de reloj VCC pin está conectado a pin VCC de 5V de Arduino y el mismo con tierra.

Los otros pines de módulo de reloj no se utilizan.
