Plotly + visualización de datos de Arduino (3 / 5 paso)

Paso 3: Subir el dibujo a tu Arduino

Paso 1:

  1. Descargar el IDE de Arduino , si no lo has hecho ya (estamos utilizando 1.0.5, pero si usas un escudo de Wi-Fi, usted tendrá que utilizar 1.0.3)
  2. Instalar Arduino en su sistema

Paso 2:
Descargar bibliotecas: (Si usted no lo ha hecho!)

Usted querrá soltar las carpetas de la biblioteca en la carpeta de la aplicación de Arduino. Nuestro está en: / usuario/documentos/Arduino/bibliotecas. Siempre puede comprobar sus preferencias de Arduino para averiguar donde tuyo si no lo encuentras.

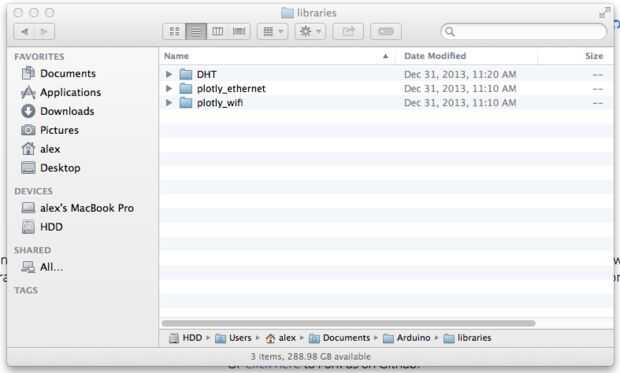

Una vez que encuentre la carpeta de Arduino, debe tener este aspecto:

  • Arduino /

    • hardware /
    • bibliotecas /
      • plotly_ethernet /

        • plotly_ethernet.cpp
        • plotly_ethernet.h
      • DHT /
        • DHT.cpp
        • DHT.h

Una vez que has puesto las bibliotecas en el lugar correcto, reinicie el IDE de Arduino.

Paso 3:

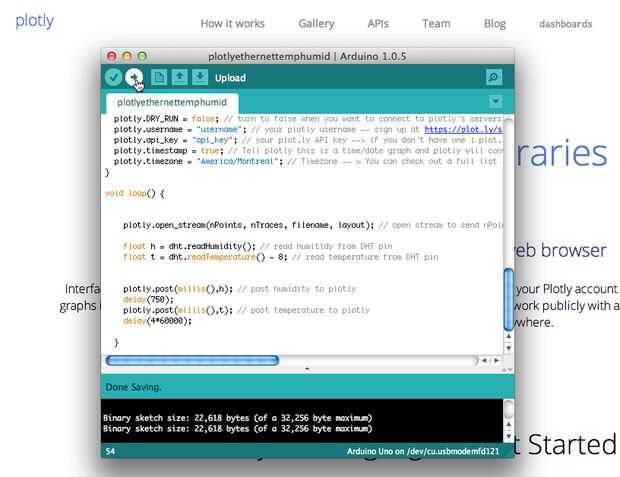

  1. Descargar el sketch de Arduino/Plotly para visualización de temperatura y humedad
  2. Abra el bosquejo y cambiar "usuario" y "api_key" a sus credenciales plotly.
  3. Asegúrese de cambiar la "secuencia de Tokens" así!
  4. Subir el dibujo a tu Arduino!
