Paso 3: Cableado y configuración de Jumper

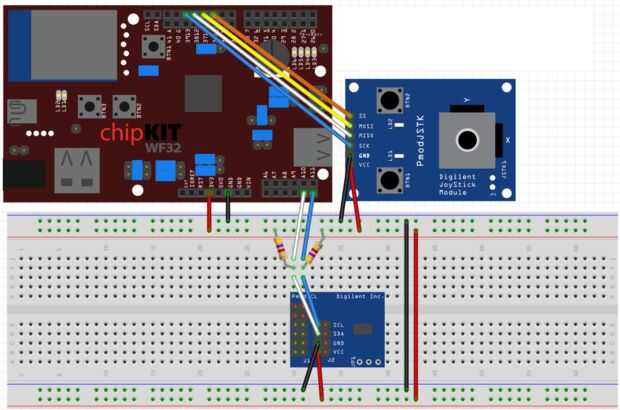

Ver la imagen arriba para asegurarse de que tienen los puentes en la posición correcta.
Para SPI, hay una línea CS (chip select), línea MOSI (amo a esclavo en), línea MISO (maestro de esclavos hacia fuera), línea SCL (serial clock), línea de tierra y 3,3 v línea. CS, MOSI, MISO y SCL se conectarán a canales digitales 10, 11, 12 y 13 en el chipKIT WF32 respectivamente. Esta es la configuración predeterminada de SPI en el chipKIT WF32 y corresponde al canal 0 SPI para LabVIEW. También asegúrese de que conecta tierra y 3.3V del Pmod así.
Para I2C, hay una línea SCL (serial clock), SDA línea, línea de tierra y 3,3 v línea. Conectarse SCL y SDA analógico canal 5 y canal analógico 4 respectivamente.

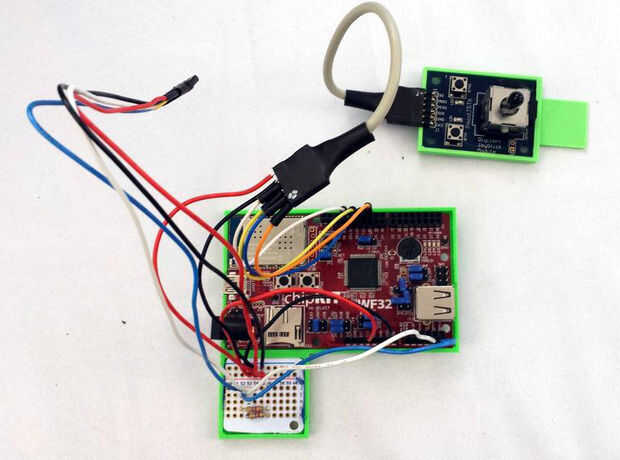

Cuando todo está conectado, la configuración debería verse algo como la foto de arriba. Revise las notas en las fotos si no está seguro de lo que son las conexiones.
