Plugduino - controlador de salida de 120 voltios basados en Arduino (10 / 15 paso)

Paso 10: crear escudo conectores

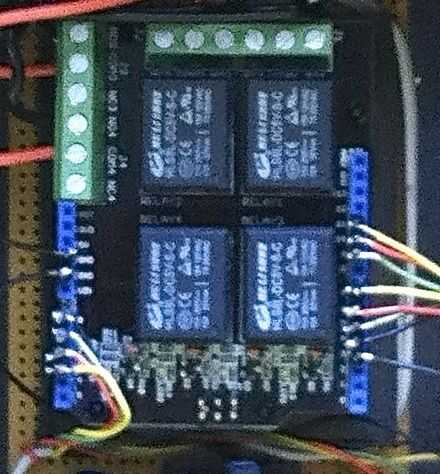

la pila del escudo es la combinación de la Arduino Uno en la parte inferior y el escudo de relés en la parte superior. Para hacer las conexiones para la entrada de sensor y los indicadores de estado, que necesitamos conectar los cables a la pila con los pernos de cabecera que aseguran una conexión sólida y fiable. Incluido en la lista de piezas es una cabecera de 36 pin que puede ser utilizada para esto. Este encabezado puede dividido en secciones según sea necesario para caber en la pila. Siguiendo las instrucciones a continuación, va a crear 2 cuatro pines cabeceras, 1 tres pin header, 1 dos pin header y 1 jefe del pin único. Echale un vistazo a la fotografía para ver donde alinean en la pila.

1. los jefes de estado del sensor conectarse el estado del 4 sensor LEDs en el panel frontal de la pila. Para crear esta cabecera, utilizaremos alfileres D3, D9, D10 y D11, que corresponden a entradas del sensor A, B, C y D respectivamente. Esto requiere de un jefe del pin individual (D3) conectado al LED A, y un cabezal de 3 pines (D9, D10, D11) conectado al LED B, C y D. Para hacer la cabecera, colocar los cables desde el panel de la pila, medida corte los cables y soldar a los pines del cabezal.

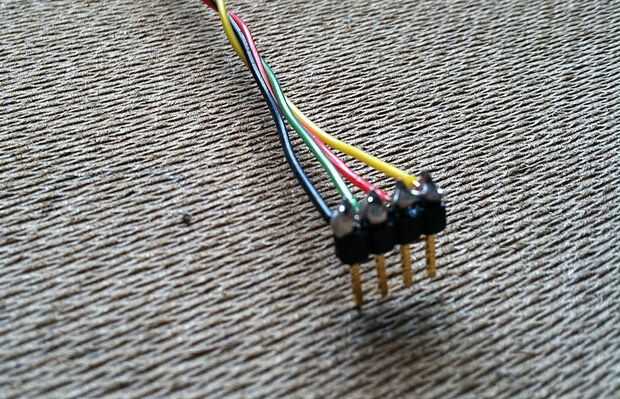

2. el jefe de estado de control(foto) se conecta el estado de la 4 toma LEDs en el panel frontal a la pila. Para crear esta cabecera, vamos a hacer un jefe de 4 pernos (D4, D5, D6, D7) que corresponden a control de salidas A, B, C y D respectivamente. Esto requiere un encabezado de 4 pines conectado a los LED A, B, C y D. Para hacer la cabecera, colocar los cables desde el panel de la pila, medida corte los cables y soldar a los pines del cabezal.

3. las cabeceras de sensor Conecte las 4 entradas analógicas desde el conector para la pila. Para crear este conector vamos a hacer un jefe del pin 4 (A0, A1, A2 y A3) que corresponden a entradas del sensor. Esto requiere un encabezado de 4 pines con cable de 4 entradas desde el conector del sensor. Además, necesitamos utilizar los cables del sensor pasados para hacer un jefe del pin 2 (5V, GND).

4. el suelo del panel conecta ambos conjuntos de indicadores LED en el panel al suelo en la pila. Esto requiere un jefe del pin individual (tierra) que conecta el cable de tierra común a la pila. Observe que el escudo Arduino convenientemente tiene 2 conexiones de tierra para apoyar a la tierra del sensor y el suelo del panel.
