Paso 11: Juntándolo todo

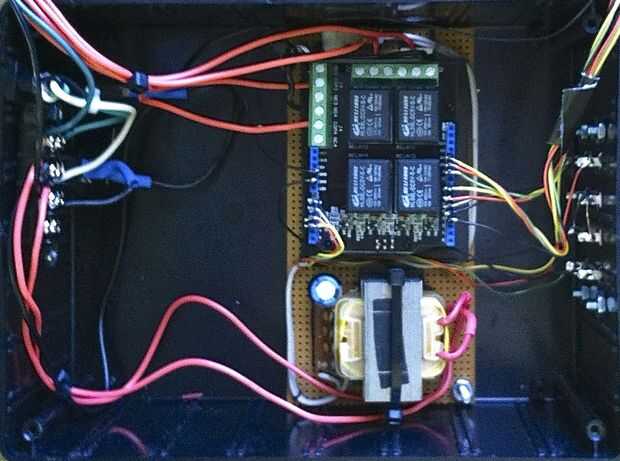

1. construir la pila colocando el escudo de relé sobre Arduino, alineando las clavijas del encabezado. La versión 2.0 protector debe contener una cubierta de plástico aislante en la parte inferior para asegurarse de que ninguno de los rastros de alta potencia en la junta entre en contacto con el Arduino. Si falta esta cubierta, usted necesitará crear una barrera de plástico y pegamento a la parte inferior de la pantalla del relé. Tbarrera debe ser instalado o puede destruir uno o ambos tableros!
2. Monte el tablero de control por taladrar cuatro orificios en las esquinas de la perfboard y luego perforar los orificios a través de la caja. Asegurar la placa a la caja usando sistemas perno/tuerca.
3. Taladre el agujero del conector USB que permite el acceso al conector USB en el Arduino. Empieza por taladrar un agujero piloto que está alineado con el centro del conector USB, luego seguir con una pala de 1/2" broca para hacer el agujero lo suficientemente grande para encajar el conector USB por el orificio. Si usted desea sellar este agujero puede encontrar tapones de caucho de 1/2" en la tienda de hardware.
4. conectar el circuito de salida a la protección de relé conectando la fuente caliente y las 4 pastillitas de salida a través de las conexiones del relé (terminales). Primera medida, corte y tira un cable entre el caliente tira terminal y el conector NO1 en el escudo de relé. Segunda medida, de corte y desforre de cables cortos de NO1 y NO2, NO2 y NO3, NO3 a NO4. Ahora la línea de agua caliente se conecta a todos los interruptores de relé. En segundo lugar, Conecte cada uno de los cables de salida caliente (roja) panel a cada uno de los terminales COM1-4 en el escudo de relé, COM1 a salida A, COM2 a toma B, COM3 a salida C y COM4 a la salida D. Esto completa el cableado de alta potencia para el escudo.
5. conectar la fuente de alimentación en la regleta. Recorte los cables de alimentación en la fuente para alimentar a los bloques terminales de conexión y tornillo en las conexiones del neutro y caliente. No importa que cable está conectado a qué terminal. Esto completa el resto del circuito de alta potencia; en este punto debe ser izquierda ningunos alambres de 20 calibre para conectar.
6. Inserte los pasadores de encabezado para conectar los indicadores y los terminales del sensor al escudo. Comience por conectar las cabeceras del sensor (A0-A5, 5V GND) los respectivos pernos en el lado izquierdo del escudo. Puesto que está cubierto el Arduino se refieren a una foto de la Junta para comprobar la colocación los pasadores. A continuación, conecte el cabezal de panel de tierra con el conector de tierra restante en el lado izquierdo de la Arduino. Finalmente, conecte los jefes de estado del sensor (D3, D9-D11) y el jefe de estado de la entrada (D4-D7).
7. trazar las conexiones de alta potencia por primer trazado el circuito neutral de alta potencia del cable eléctrico a través del escudo de relé y las salidas y también la fuente de alimentación. Compruebe el circuito de caliente a través del fusible e interruptor y entonces hacia fuera a los puntos de venta y la fuente de alimentación. Finalmente, Compruebe la conexión a tierra a través del bloque a las salidas.
8. trazar las conexiones de baja potencia trazando primero la entradas de terminal de sensor y la potencia a la pila, luego trazar los LEDs del panel y panel tierra a la pila. Una vez que estés satisfecho sabes donde (y por qué) se conectan los cables tal como son, cerca de la cabina de doble comprobación de espacio libre, especialmente en el bloque de terminales de alta potencia y salidas.
