Paso 1: permite abrir pop!
Dentro de la plugduino encontrarás pocos bits básicos que están conectados juntos para que la magia suceda. El verdadero mojo en el plugduino proviene de la combinación de un microcontrolador Arduino y un escudo de relé de SeedStudio V2.0; el resto de las cosas es cableado y conectores.
ADVERTENCIA: trabajando en 120V circuitos pueden ser peligroso y potencialmente mortal
Asegúrese de saber lo que está haciendo y vaya con cuidado!
Porque este proyecto incluye cableado de la casa, siga las instrucciones cuidadosamente para asegurar una construcción segura y siempre probar y utilizar el aparato con un fusible de seguridad. Con el uso apropiado de regletas clasificadas, tubería, cableado, encogimiento y procedimientos de seguridad, usted puede construir este proyecto con seguridad, pero siempre ten en cuenta que existe el riesgo de choque eléctrico!

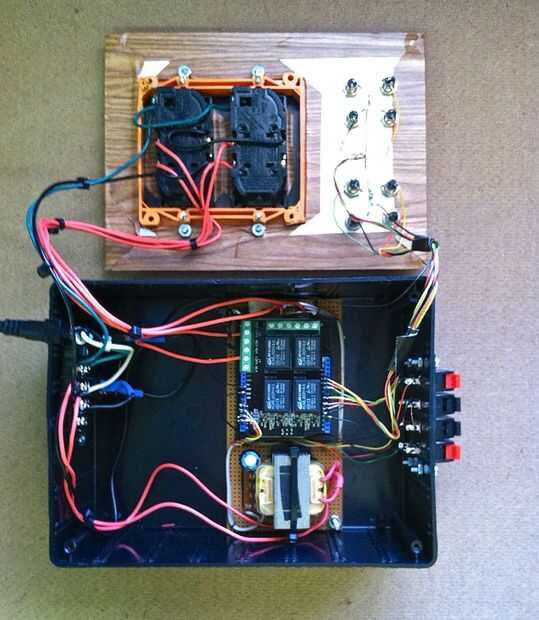

El circuito de potencia consta de un enchufe de 3 terminales, fusibles, regleta y dos salidas duales. Los cuatro cables rojos entre cada salida y el panel de control proporcionan el circuito de conmutación. Tenga en cuenta que este circuito está físicamente aislado del resto del cableado.
El circuito de control consta de un Arduino Uno, un escudo de relé de SeedStudio V2.0 y una fuente poder 12V sin piel. El programa en el Arduino lee la entrada del sensor y controla el estado de los relés en el escudo de relé y por lo tanto los puntos de venta. El tablero de control está montado en una sección de perfboard y sujetas a la parte inferior del gabinete usando a espaciadores de perno de tuerca.
Los terminales de entrada de sensor soporte cuatro conjuntos de entradas analógicas para el Arduino para proporcionar para interruptores, potenciómetros y similares. Dependiendo de sus necesidades, pudo conectar estos terminales a cualquier entradas (analógicas o digitales) como le parezca. También se podrían utilizar diferentes conectores que mejor podrían adaptarse a su aplicación, como bornes, conectador de la cinta, etc..
Pantalla indicadores de estado de la entrada-salida que tomas con energía aplicada a ellos, y que entradas están generando un valor de entrada. Los indicadores se dividen en dos grupos de entrada y salida. En este proyecto, LEDs blancos se utilizan para mostrar el estado de la salida y LED verdes se utiliza para mostrar el estado de la entrada.
El gabinete es una caja estándar de proyecto de plástico y aluminio con papel de contacto aplicado a la parte frontal para la estética.
