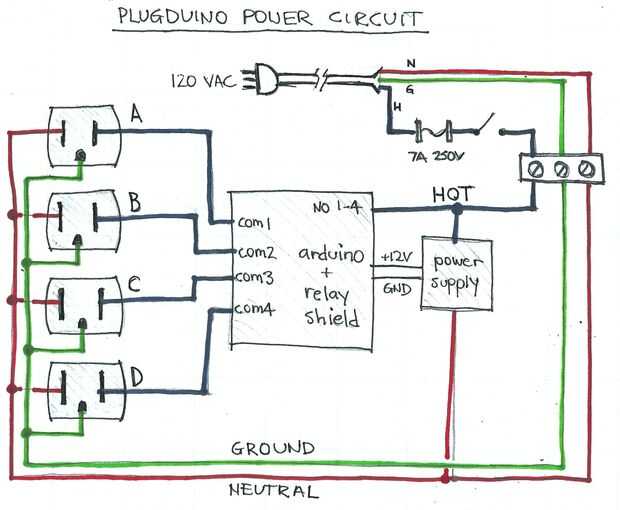

Paso 3: esquema del circuito de alimentación
El circuito de alimentación conecta el enchufe de 120V a ambos la baja tensión alimentación (vía neutral y caliente) y a las salidas a través de los interruptores en el escudo del relé (a través de neutral). Las salidas compartan suelo y conexiones caliente completando el circuito.
el fusible debe utilizarse en los circuitos de casa funciona incluso con el uso de una conexión a tierra como esta. El fusible se utiliza para proteger contra sobrecarga de corriente causado principalmente por los dispositivos que están enchufados en las tomas. Se recomienda utilizar un fusible de 250V 7A a permanecer dentro de los límites de carga de los relés en el escudo.
el bloque de terminales proporciona una conexión limpia entre el circuito de entrada y los circuitos de alta potencia en el gabinete. La idea es minimizar el contacto expuesto a la fuente. Mediante el uso de shrink tubo en todas las conexiones restantes del bloque de terminales es el único punto de contacto entre la alimentación y el dispositivo.
la fuente de alimentación alimenta la Arduino y el escudo de relé de 12 voltios DC. La fuente de alimentación utiliza un transformador para crear un circuito separado aislado de baja tensión. Este circuito de bajo voltaje proporciona la energía para el microprocesador, el relé de las bobinas, los LEDs y sirve el circuito de referencia para la entrada del sensor.
el bloque de salida se conecta a los contactos del interruptor en el escudo de relé (nominal de 10A @ 250 v) a la fuente de alimentación de 120 voltios. Usando el fusible recomendado 7 a, la carga total en todas las salidas es 120V * 7A ~ 800 vatios. Esta carga debe ser suficiente para aplicaciones de iluminación de la mayoría, pero tenga cuidado verificar grados de energía al usar dispositivos hambre de poder como máquinas de niebla y los aficionados.
