Plugduino - controlador de salida de 120 voltios basados en Arduino (5 / 15 paso)

Paso 5: tira el ladrillo

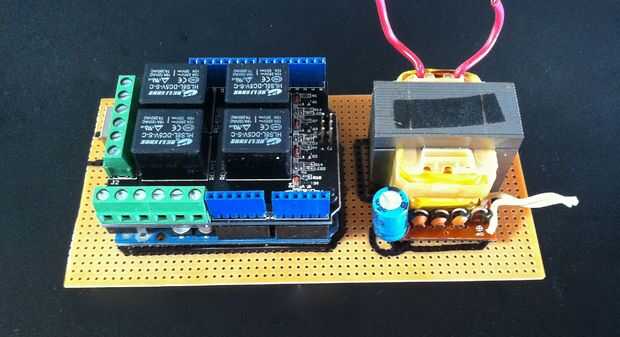

la fuente de alimentación es un grifo de la línea de 120 VAC para alimentar a los circuitos de baja tensión. Usted podría poder Arduino desde cualquier puerto USB conectado a un PC o a través de una alimentación externa como una batería de 9V, pero puesto que usted ya va a utilizar energía de 120V para el dispositivo, es más conveniente incluir en la construcción. La manera más barata de proporcionar una fuente de alimentación al circuito de control es simplemente tira abrir una fuente de alimentación de pared estándar verruga y montarlo en el tablero de control como en la imagen aquí.

Compruebe las especificaciones, que quiere asegurarse de que su oferta es hasta el trabajo. El Arduino relé escudo y LEDs pueden ser alimentados por tan poco como 5V, pero recomendamos 9-12 V y al menos 500 mA para garantizar un funcionamiento confiable y duradero. También asegúrese que la salida de la fuente de poder 9-12V DC, no AC. En esta foto se puede ver esta fuente de verruga de la pared consiste en un transformador, puente rectificador y condensadores de filtro; todos estos son necesarios para suministrar una fuente decente. Si es posible, probar la fuente antes de que usted tira hacia abajo - si usted está comprando una nueva fuente de buscar uno con la clavija de 2,5 mm compatible con la placa Arduino y enchufe en para asegurarse de que funciona; también puede utilizar al conector en la construcción final.

lo agarre y lo tira. pero ten cuidado! La forma en que tira el caso de la fuente puede variar, pero recomendamos que tener cuidado con una Dremmel u otra herramienta de corte pequeña para el caso de la fuente marcando primero las costuras. En el ejemplo, la fuente tenía las dos clavijas conectadas a través de los cables rojos a la fuente y los dos cables blancos en el conector. Una vez que el caso estaba abierto un poco, era fácil de cortar los cables y retire el resto de la piel.
