Plugduino - controlador de salida de 120 voltios basados en Arduino (6 / 15 paso)

Paso 6: construir el circuito de control

1. Ajuste el perfboard por corte al ancho del interior del recinto. Tenga en cuenta el espacio disponible y ubicar la placa en el lugar donde tiene la sala más. Se recomienda montar el tablero en la parte inferior de la caja para asegurar el espacio más vertical, pero también se puede encontrar que se puede colocar la Junta por la ranura en la caja si te da más espacio. Perfboard es muy fácil trabajar con y recorte para marcar la línea de corte y snipping con cortador de alambre o utilizando una sierra para metales.

2. diseño de las partes en el tablero y marcar su ubicación y los agujeros de montaje. En este cuadro le puede ver un esquema trazado de las piezas en el tablero. Dése al menos 1/4 espacio alrededor de los bordes del tablero para permitir el montaje de la junta al recinto.

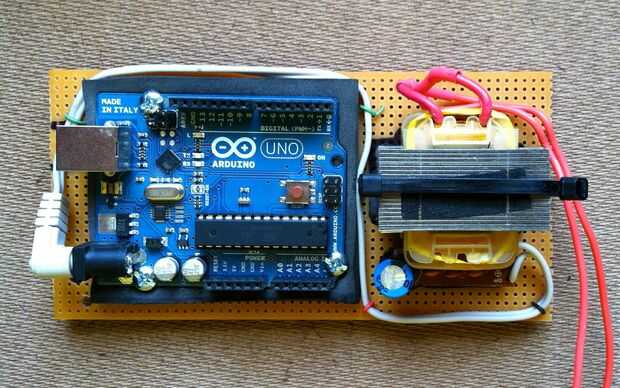

3. Fije las partes a la Junta Directiva que considere oportuno. En este caso, la fuente de alimentación fue pegada al perfboard con una fina capa de pegamento del gorila y luego bloqueada en su lugar con dos abrazaderas de plástico tirados a través de los orificios perforados en el perfboard. Arduino fue asegurada mediante la colocación de una almohadilla de espuma aislante semi rígido, y entonces los agujeros fueron perforados a través de la almohadilla y perfboard para alinearlos con los orificios en el Arduino.

4. soldar los cables de baja potencia que conectan la fuente de alimentación de Arduino usando el conector. Asegúrese de que Compruebe la polaridad antes de enchufar el Arduino marcando el cable antes de cortar. Quitar los cables de baja potencia original del tablero de calefacción con un soldador y tirando de los mismos. Puede ser útil utilizar una herramienta de vacío soldadura Limpie los hoyos más fácilmente. Cortar el cable y soldadura en los agujeros originales; de esta manera no hay ninguna conexión abierta entre el tablero de la fuente y el Arduino. Para ayudar a mantener las cosas aseguradas te puede atar alambre pequeño torceduras en el cable y como veis en la foto.

5. soldar el Hola los cables de alimentación usando el 20 cable calibre, darse aproximadamente 12" de longitud cada uno. Primero tira todos los cables y dos líneas con una trenza para reducir al mínimo el bulto entre los cables de soldadura. Corte los cables y una sección de calor hasta el empalme de la soldadura de la tubería del encogimiento de la diapositiva. Aplique calor con una pistola de calor o secador de mano hasta que la tubería se contrae firmemente a la conexión. Si eres nuevo en hacer este proceso, no es difícil pero puede practicar la soldadura y reducir técnica en algún alambre de chatarra hasta que estés segura que puede hacerlo correctamente, es muy importante hacerlo así para garantizar una operación segura.
