Pluma de Balisong imprimibles 3D (1 / 4 paso)

Paso 1: Primer paso: los mangos

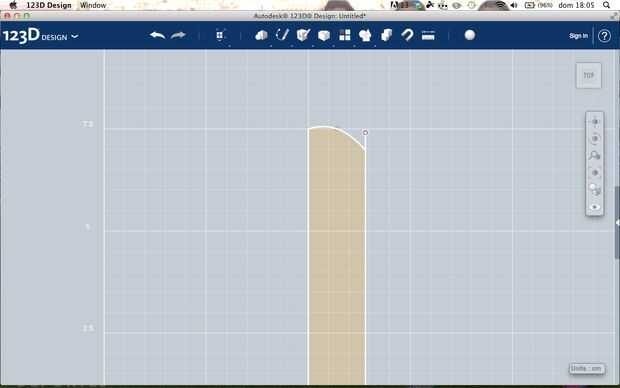

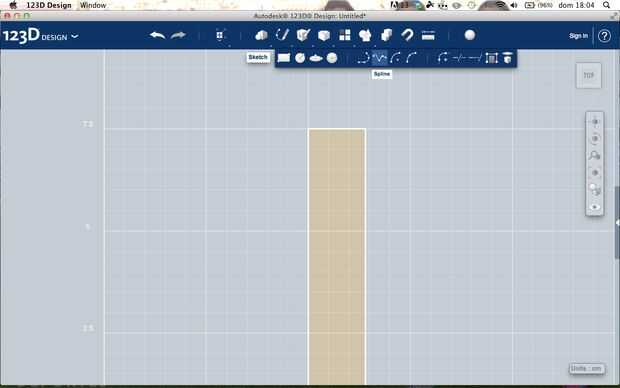

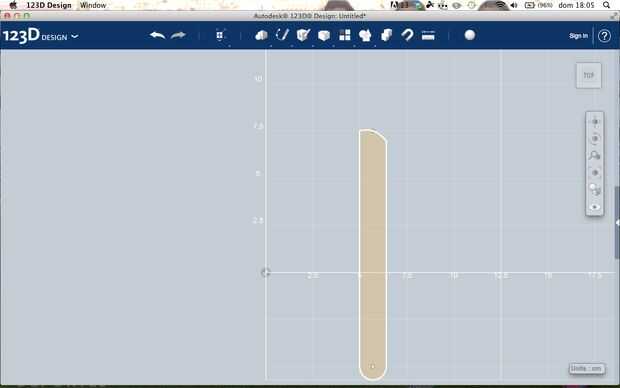

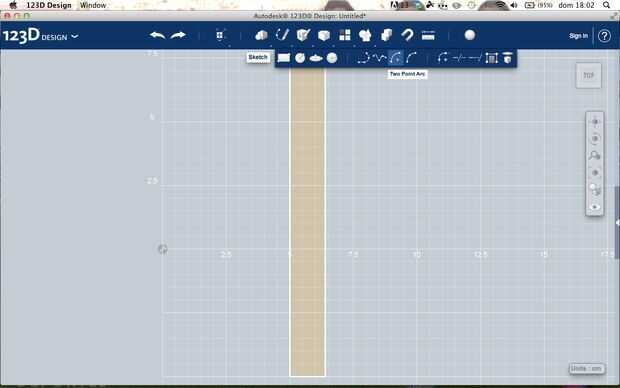

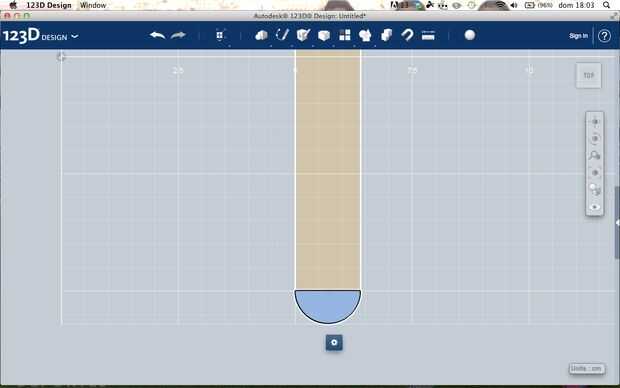

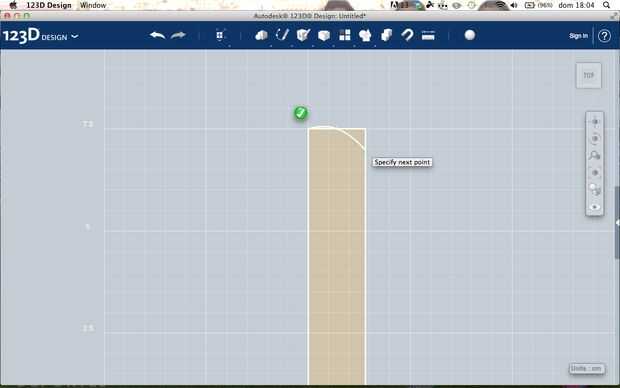

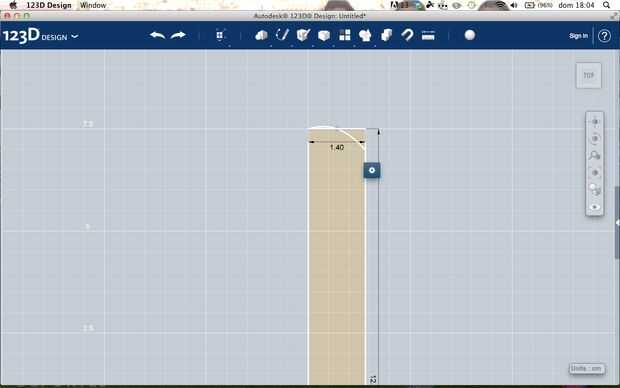

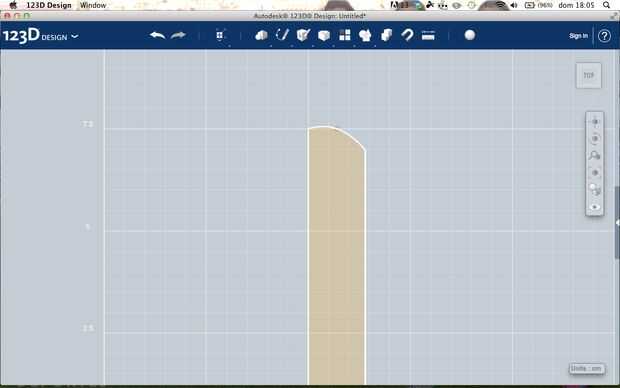

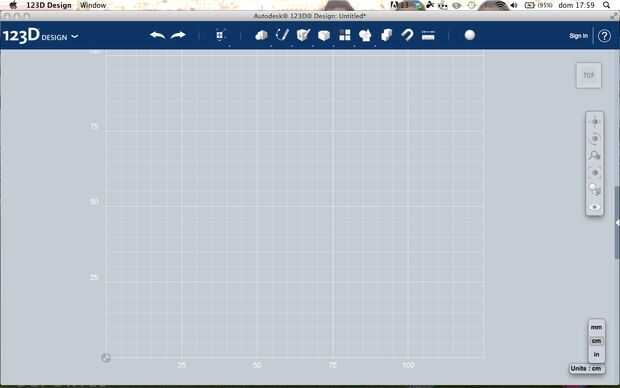

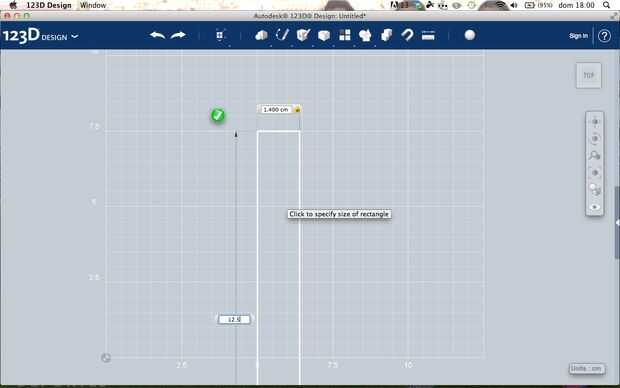

Open 123D Design and Create a new project. En primer lugar, cambiar unidades de mm a cm en la esquina inferior derecha. Ahora ir a sketch y crear un nuevo rectángulo de 1,4 cm de ancho y 12,5 cm de altura. Ahora usted puede redondear los bordes con la herramienta Spline, simplemente haga clic en el dibujo existente para editarlo. He hecho un perfecto semicírculo en la parte inferior utilizando el arco de 2 puntos y una curva spline en la parte superior. Eliminar lo que queda del rectángulo.

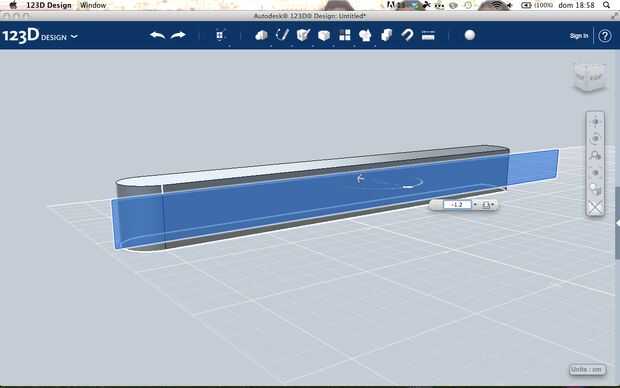

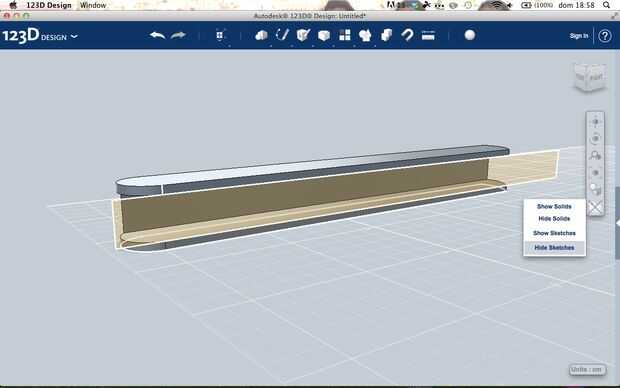

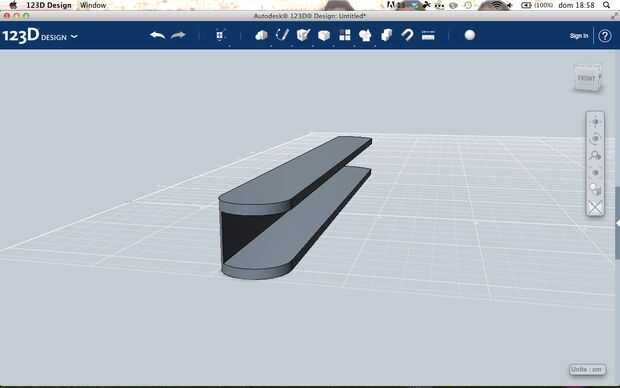

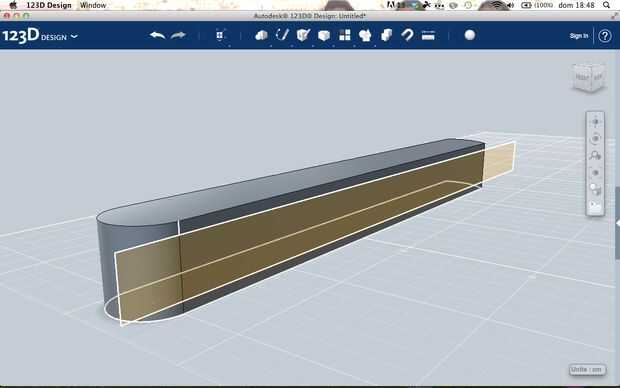

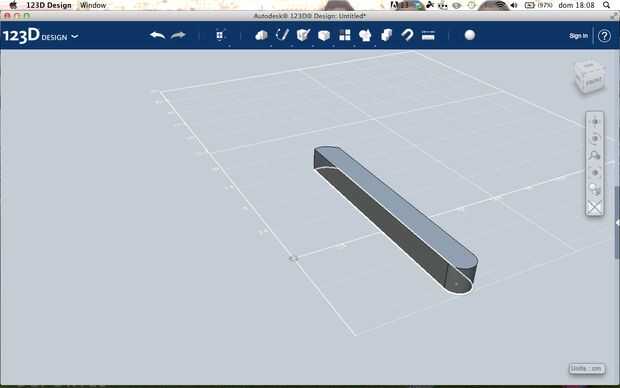

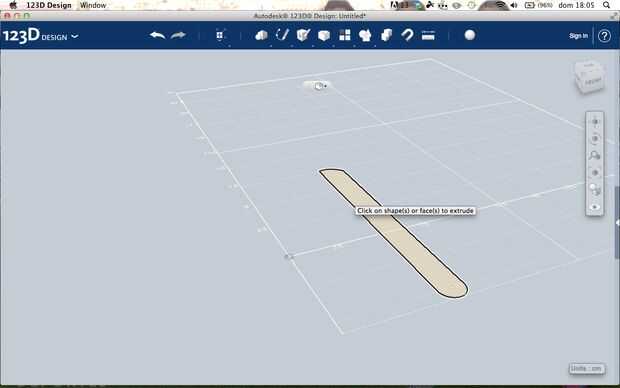

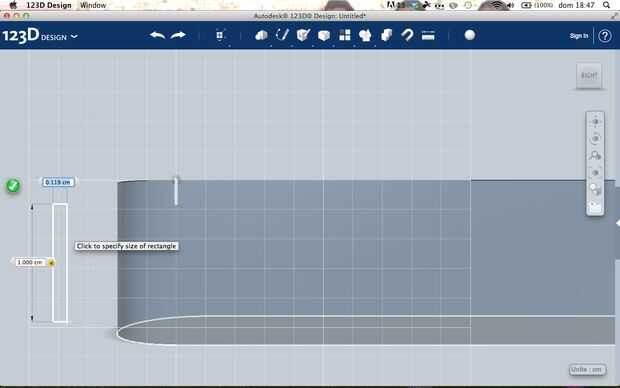

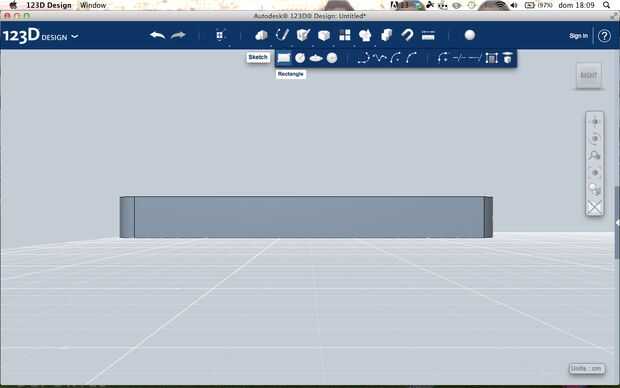

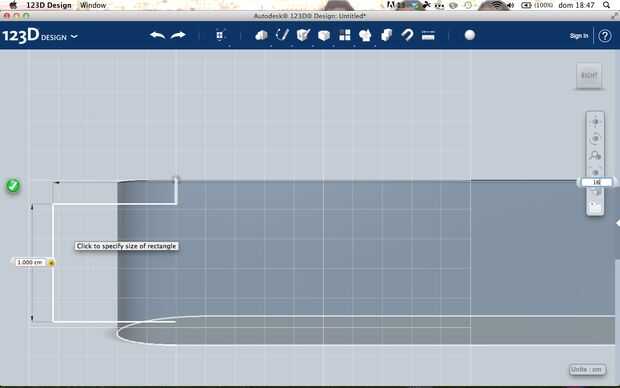

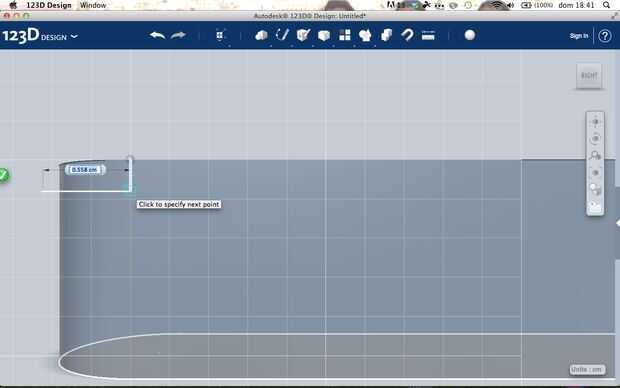

Ahora van a construir, extrusión y haga clic en la forma que hemos hecho. En el cuadro pequeño que acaba de aparecer el tipo 1,4 cm. Ahora vaya a la vista derecha y hacer un rectángulo de 1 cm x 16 cm en el lado de la forma que hicimos hace un momento. El rectángulo debe buscar más la forma. Ahora ve a la herramienta de mover (el uno que está a la derecha de las flechas) y haga clic en el rectángulo y moverlo para tener 0,2 cm entre el extremo del rectángulo y la forma (mirar las fotos). He utilizado una spline como una regla asi puedo mover el rectángulo a la posición arriba indicada, 2 mm por debajo de la parte superior de la forma, sólo hacer una spline de 0,2 cm y moverlo a la parte superior de la forma. Ahora saca el rectángulo y en la cajita-1,2 cm por lo que hará un agujero en la forma.

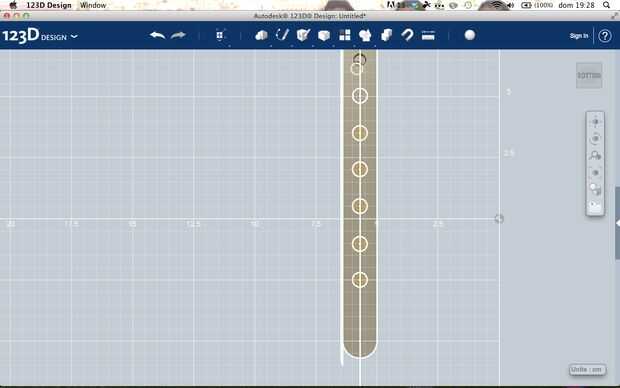

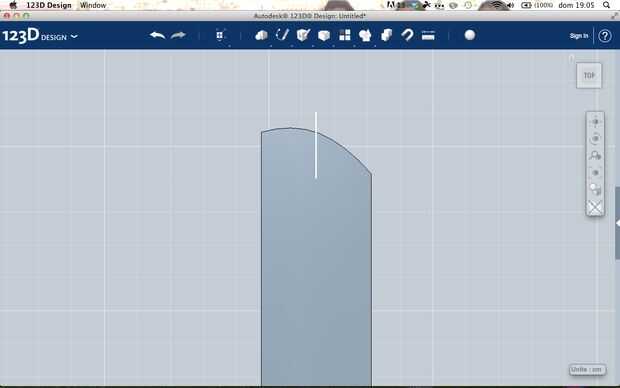

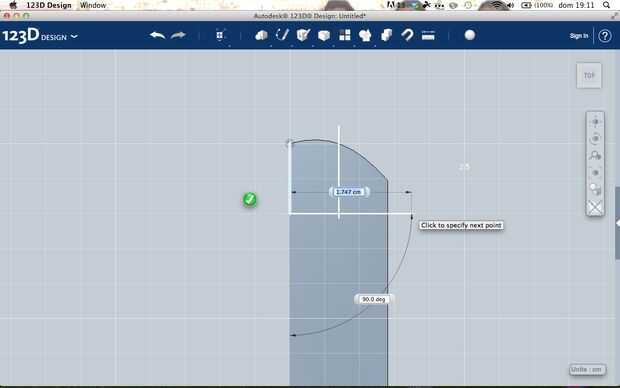

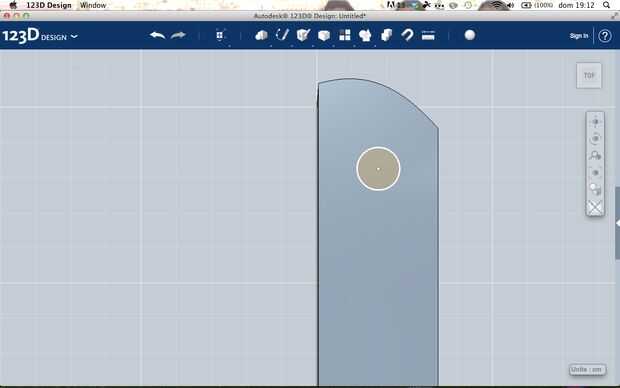

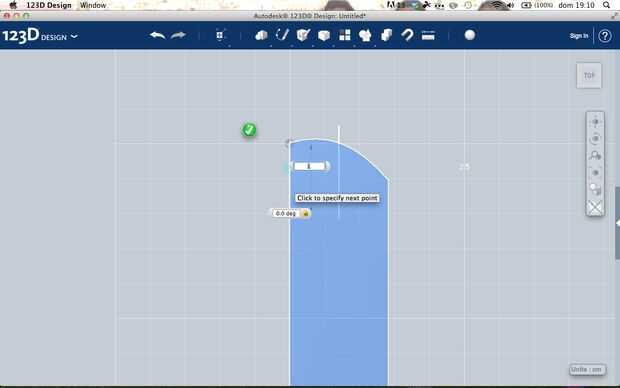

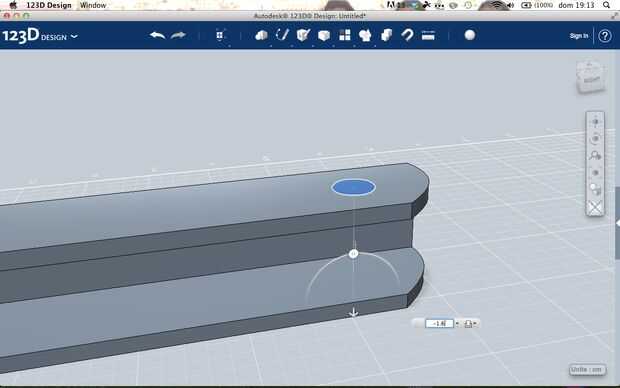

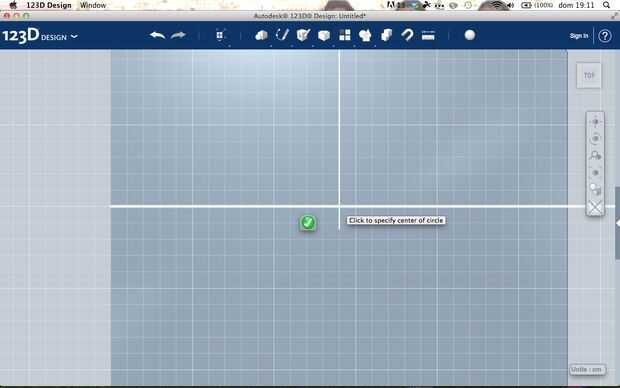

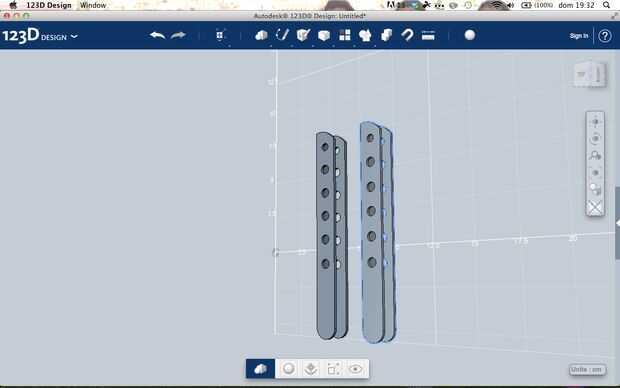

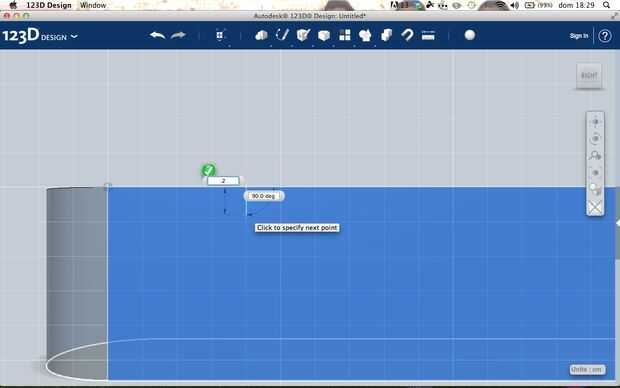

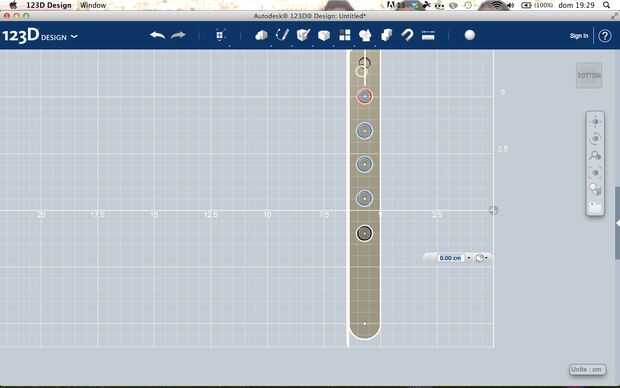

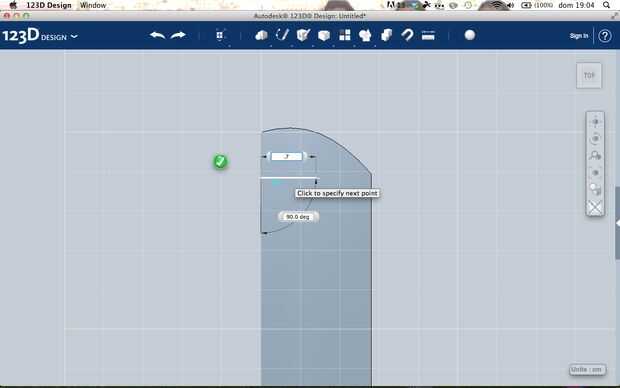

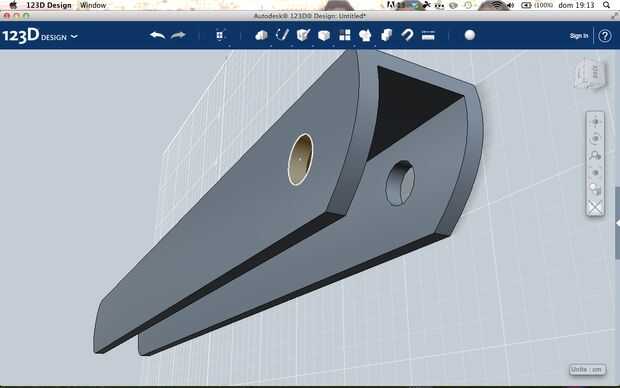

Ahora cambie a vista superior y horizontal hacen una spline de 0,7 cm y donde termina hacer otra tira que va directamente a la parte superior. Ahora verticalmente hacer otra tira de 1 cm y donde termina hacer otra tira horizontalmente por lo que va a tocar otra. En el punto donde se cruzan las tiras vas a hacer un círculo de 0.5 cm. Ahora saca el círculo y el tipo en-1,6 cm. Esto es donde el perno va a venir a través. Ahora tienes acabado la manija, si desea que puede Agregar agujeros como yo para que sea más detallado. Cuando haya terminado de detallando la manija solo copia y pega la forma (ctrl c + ctrl v / / cmd c cmd v) y ya tienes los 2 mangos.
