Pluma gigante Clicker! (1 / 3 paso)

Paso 1: Cómo funciona

El mecanismo de un bolígrafo click es un sistema de cam bi-stable. Se acciona mediante un pasador de guía y un resorte de compresión en la posición retraída que la primavera está pre-cargado con el fin de mantener la leva superior e inferior presionada juntos.

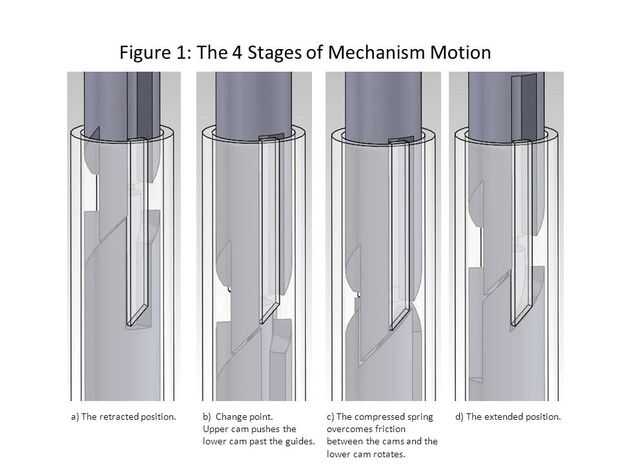

Cuando se presiona el lápiz hasta el punto de cambio, la leva inferior borra el pasador de guía (Fig. 1b). La fuerza del resorte comprimido es mayor que la fricción en las superficies inclinadas de las levas, y la leva inferior gira a medida que se retrae en la posición extendida (Fig. 1 c).

Comprimiendo el resorte más allá del punto de cambio una vez más, gira la leva inferior y la leva superior es guiada hacia la posición cerrada (Fig. 1 d). La longitud de movimiento desde el reposo en la posición extendida es 1".
