PM10 Visualización en tiempo real y pronóstico (2 / 4 paso)

Paso 2: Circuitos electrónicos de ARDUINO YUN

Rojo, amarillo, verde alambres - alambres conectados con el mismo color LED / negro - tierra

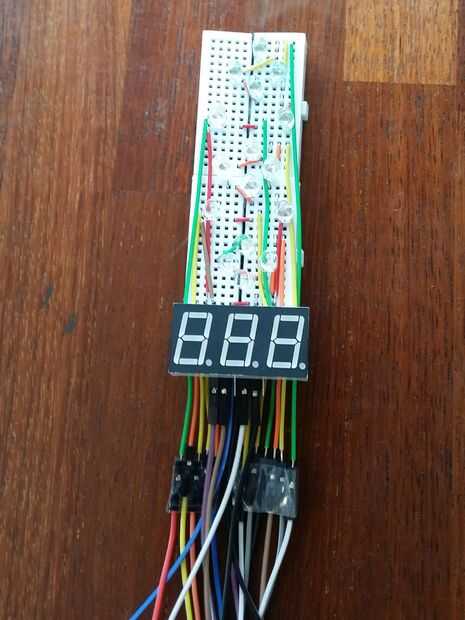

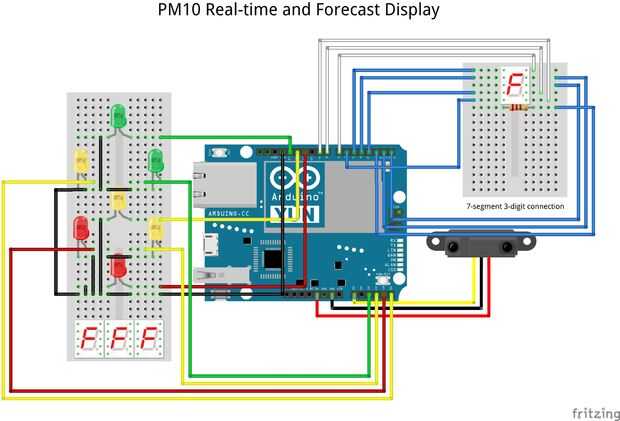

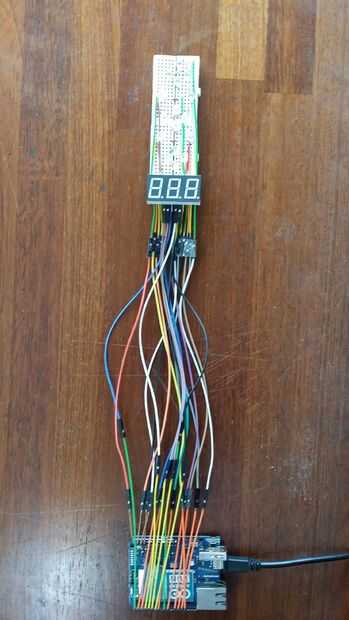

circuito de 7 segmentos se constituyó como el circuito indicado. Hemos utilizado 3 dígitos a mostrar PM10 nivel, por lo que se agregó un resistor para expresar la conexión. Blue(0-6) indica cada segmento, y White(7-9) indica la conexión de cada dígitos.
