Paso 4: Construcción del chasis y razones para la regla de PCB

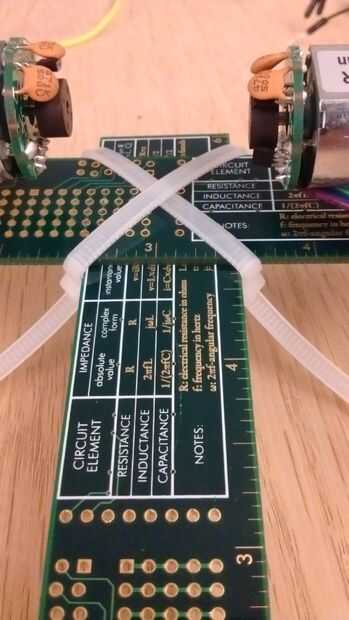

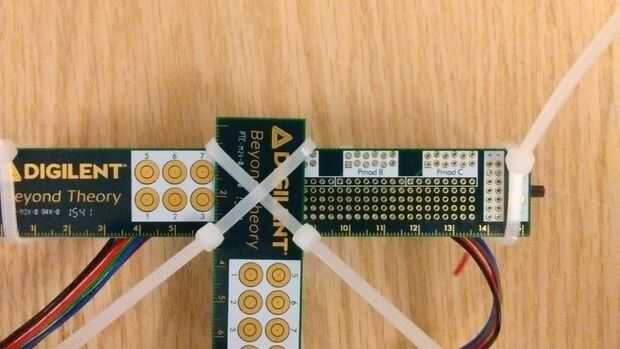

Ahora tenemos que tener listo la parte del chasis del corredor. Para hacer esto, se asegure una segunda regla perpendicular a la primera regla con ataduras de cremallera. Esto es definitivamente no oficial y no terriblemente elegante, pero hacer el trabajo. En cuanto a colocación, alinearon la segunda regla en el centro del eje trasero con solamente una porción pequeña (aproximadamente un centímetro) de la regla segunda sobresale más allá del eje trasero.
La razón de esto es porque quería suficiente espacio para montar la pila de 9V sin obstaculizar en el microcontrolador que más tarde soldada en la regla de PCB.
Creo que ahora es un buen momento para hablar acerca de por qué esta regla de PCB fue elegida en primer lugar sobre un protoboard o prácticamente cualquier otra cosa. Hay dos razones principales para el uso de la regla. La primera es que es pequeño y ligero (mucho más que un protoboard), pero lo suficientemente resistente y tamaño adecuado para un corredor pequeño. La segunda razón es que son capaces de montar tanto la soldadura en cualquier componentes necesarios directamente a la regla si usted así lo desea. Pero más importante aún, la regla de Digilent tiene carriles de alimentación enrutados a través de la placa por lo que fácilmente puede encender cualquiera de los componentes montado en cualquier lugar en la regla de sólo un único punto de contacto a la fuente de alimentación.
Esta capacidad de poder a lo largo de la regla de la ruta fue probablemente lo que me vendieron en el uso de la regla para un chasis; Existen otras reglas de PCB, pero me parece que tienden a ser más de una referencia de un PCB. No me malinterpreten, me encanta el PCB de Adafruit regla que tengo, pero en este caso la Regla de PCB de Digilent toma la torta.
