Po de 8 bits sintetizador capacitiva (3 / 6 paso)

Paso 3: Soldar los componentes a la Junta

Calentar el soldador! Es hora de la Junta de la soldadura.

En primer lugar a soldar el zócalo del microcontrolador:

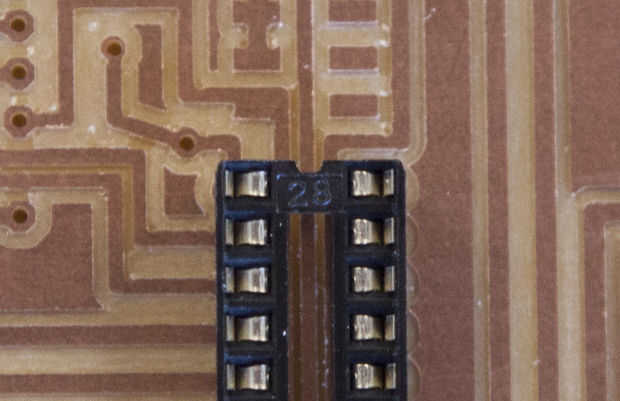

• Coloque la placa sobre una superficie plana y orientar así las 2 líneas de agujeros para el enchufe hacia abajo.
• Orientar la toma de corriente hasta la hierba en forma de U hacia la parte superior.

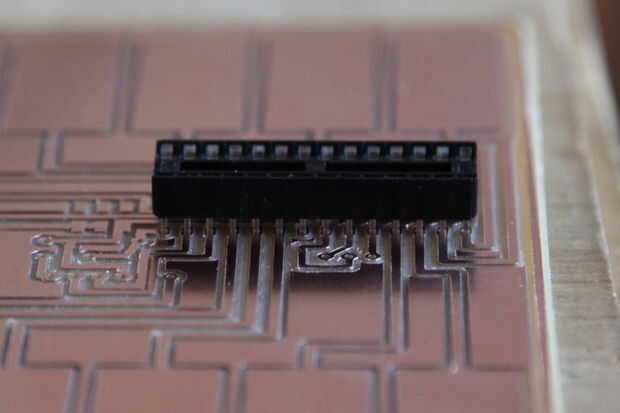

• Inserte los pernos a través de los agujeros hasta que tocan la superficie plana.
• Todos los pernos en la parte superior de la Junta de la soldadura. Es un poco raro para la soldadura en la parte superior, pero nos permite usar una sola cara.

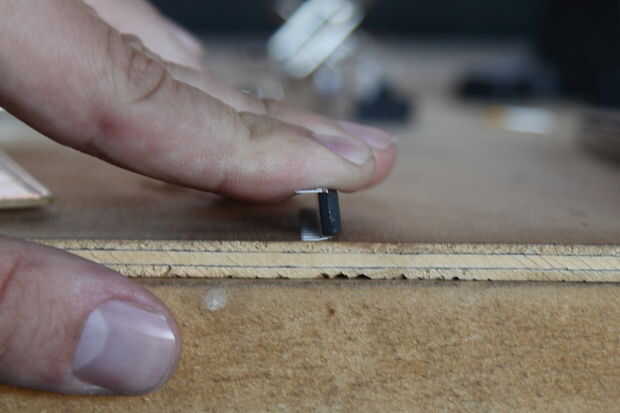

• Tomar el chip ATmega328 y doblar suavemente las patas contra la mesa hasta que estén rectos. Esto les permitirá encajar en el zócalo.

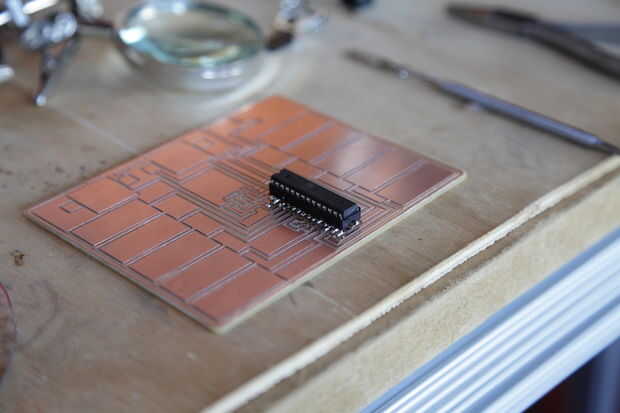

• Inserte el chip ATmega328 en el zócalo. Si los pernos son todavía demasiado anchos, doblarlas otra vez.

El interruptor de alimentación de la soldadura:

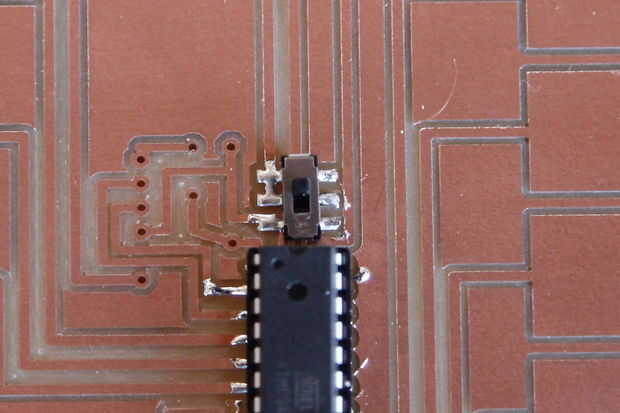

• Coloque sobre las almohadillas de cobre. Probablemente tendrás que empujarlo suavemente para conseguirlo perfectamente alineados.
• Soldadura muy suavemente para que usted no golpear fuera de lugar. Puede tomar varios intentos. Trate de fijar abajo de un perno con la plancha, aplicar soldadura al y soltando suavemente la plancha.

El resonador de la soldadura:

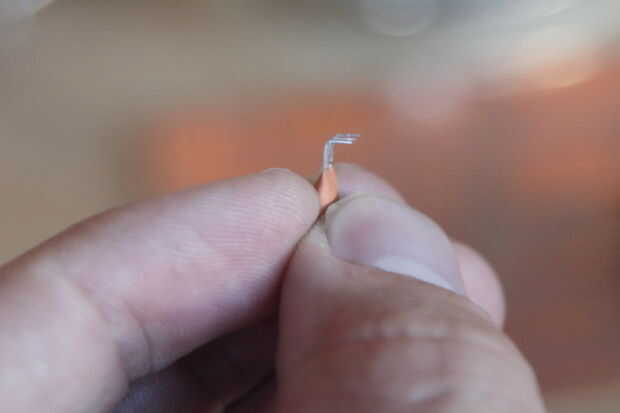

• Utilice alicates para doblar el primer milímetro o dos de 90°. No importa qué camino usted estirarlas porque no le importa el Arduino que se enfrenta de manera.
• Poner la parte doblada de las clavijas en los agujeros.

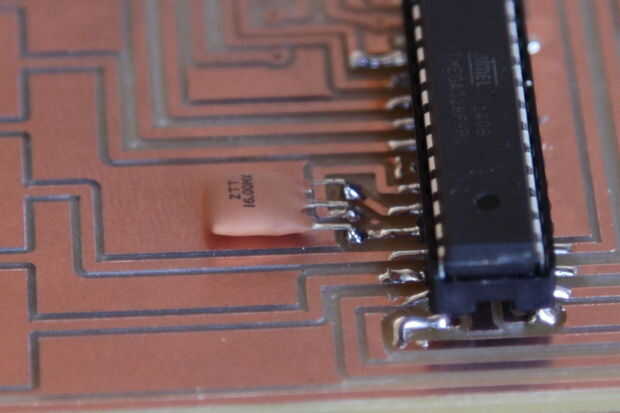

• La soldadura de los pines.
