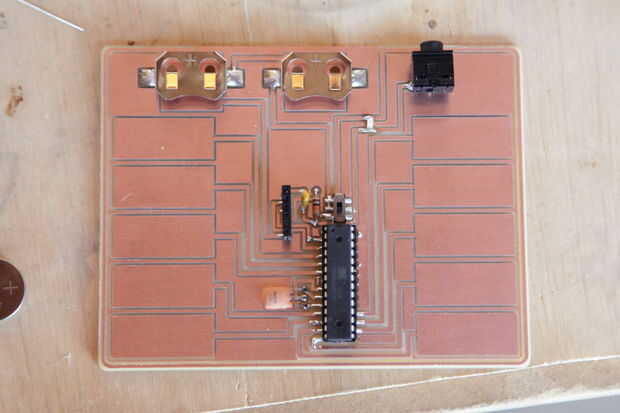

Paso 4: El resto de los componentes de la soldadura
Eres más de la mitad hecho con soldadura.
Las cabeceras de la soldadura:

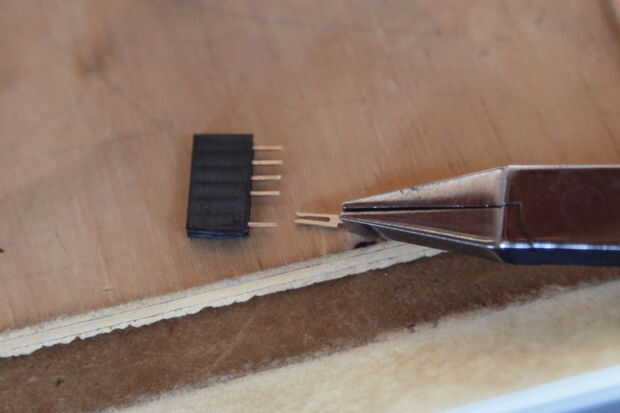

- Saque el segundo desde el último pasador con unos alicates. No necesitamos eso.
- Inserte los pernos en los agujeros, dejando suficiente metal expuesto de modo que usted puede conseguir el soldador a ellos.
- Soldarlos a la placa.

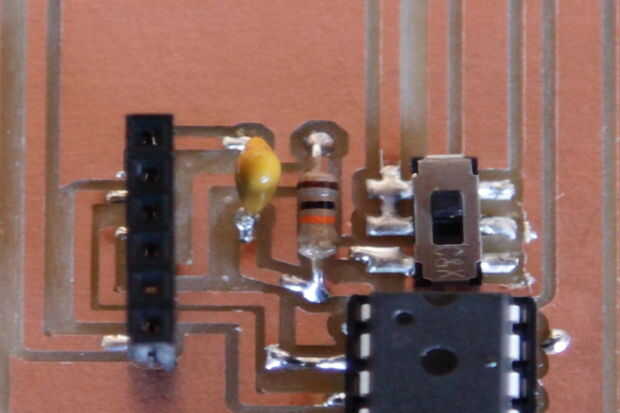

El resistor y el condensador de la soldadura:
- Doble los cables de la resistencia de la derecha donde salen y pegar a través de los agujeros.
- La resistencia de la soldadura y cortar el la lleva en la parte posterior.
- Coloque el condensador en los agujeros y soldar, cortar con tijeras cualquier conductores en la parte posterior.

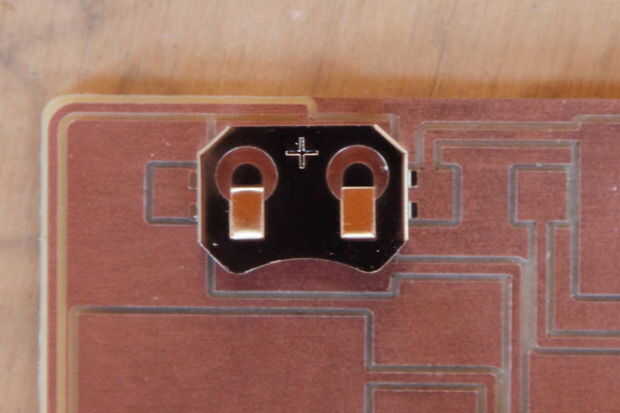

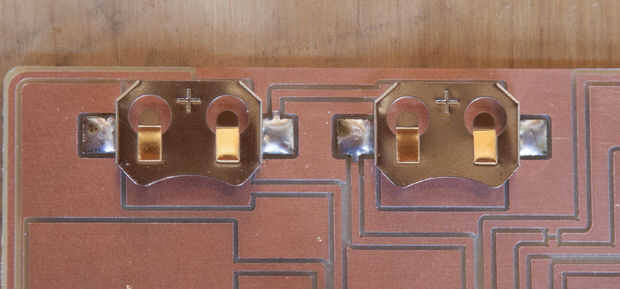

La soldadura de los soportes de la batería:
- Orientarlos para la (+) hacia la parte superior y las pestañas pequeñas en los cuadritos en los lados de los cuadrados grandes.

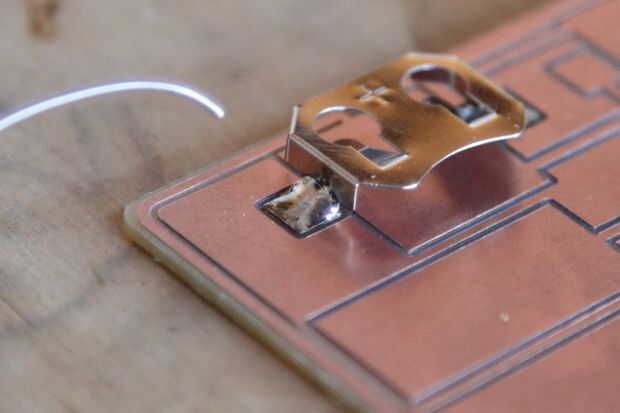

- Soldarlos cuidadosamente a los cojines, asegurándose de no conseguir golpeados fuera de la alineación antes de que la soldadura se enfría.
- Hacer un charco de soldadura que rellena el cojín entero y cubre las pestañas poco.

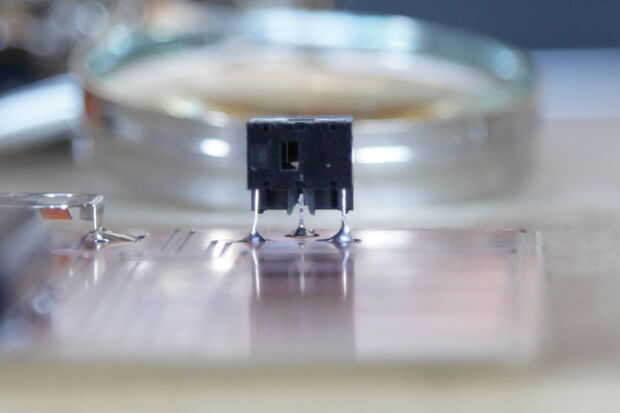

El jack de 3,5 mm de la soldadura:
- Inserte las clavijas en los agujeros, pero deje suficiente metal expuesto que todavía puede conseguir un soldador con el conector frontal.
- La soldadura de los pines.
- Cortar el las patas sobresalen la parte posterior.

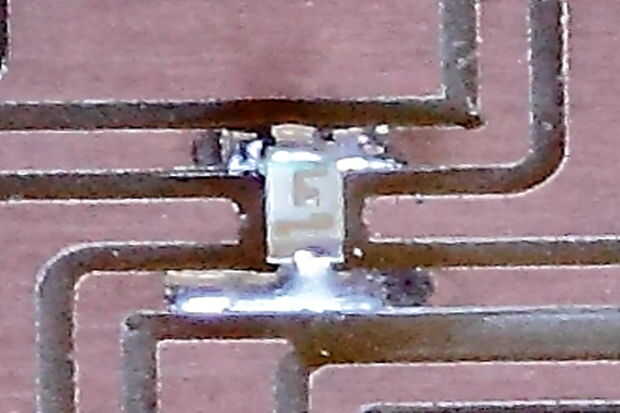

El LED de montaje en superficie de itty bitty de la soldadura:
- Sí, es muy, muy pequeñas y difíciles. Pero promesa es genial!
- Oriente el extremo positivo hacia abajo. Se ve como una línea horizontal. El lado negativo es más vertical. Si usted no puede saber cuál es cuál, usted puede probar estableciendo un multímetro en la prueba de continuidad, configuración y tocar las puntas de prueba a los extremos hasta que débilmente se enciende.
- Soldadura a la Junta. ¡ Listo!
