Paso 5: Programar el Chip
Para poder utilizar el chip ATmega328 como un sintetizador, necesitará programar. Hay varias formas de hacer esto, pero a elegir entre dos: FTDI cable o Arduino.

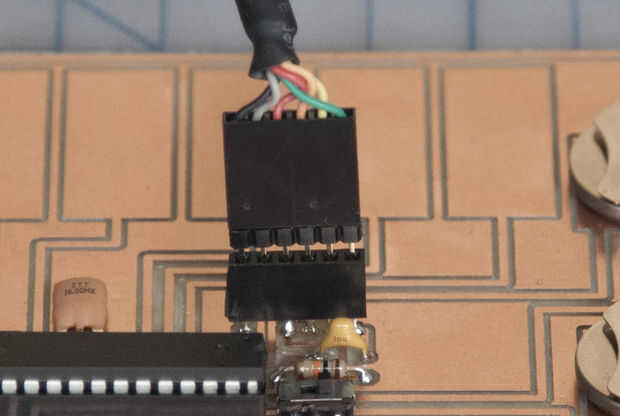

Si tienes un cable FTDI, puede sencillamente pernos encabezado largo masculino en las cabeceras en el tablero y luego enchufe el cable directamente a los pernos. Asegúrese de que el cable de tierra negro va al pin en el extremo cuyo pin vecino hemos eliminado anteriormente. También puede ejecutar los cables de puente entre el cable y los encabezados en el tablero.
Si tienes un Arduino y no cable FTDI, puede conectarse el chip en la placa quitando el chip actual de tu Arduino y puentes corrientes de cero, 1, 0, 5V y GND a los encabezados en el tablero (en ese orden). Sería realmente increíble para no tener que quitar el chip, pero ahora mismo es la forma más sencilla de hacerlo.

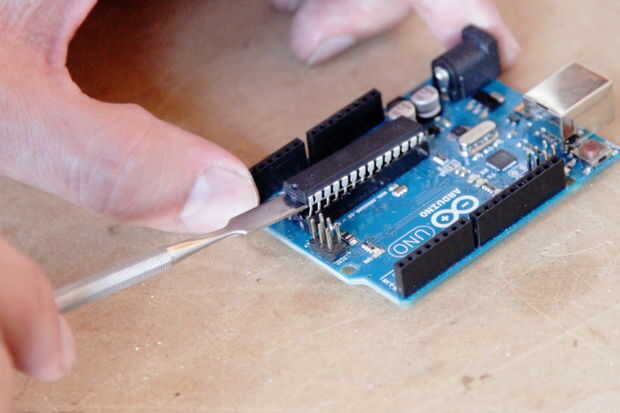

Aquí es cómo quitar el chip de tu Arduino:
- Desconecte el cable USB y cualquier otra fuente de energía.
- Suavemente Deslice una cabeza plana pequeño destornillador u otros plana, rígida herramienta en un extremo de la viruta. Usted puede tener a mover para conseguir debajo de allí.
- Una vez que levante un extremo un poco, parar y hacer lo mismo con el otro extremo.
- Seguir haciendo esto hasta que usted puede tirar el chip de la toma. Si usted accidentalmente dobla uno de los pasadores, no te preocupes. Sólo la curva a su forma original, y va a estar bien.

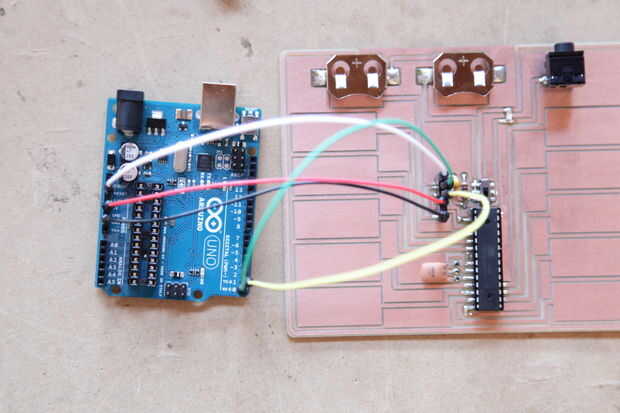

Conecta la placa Arduino a la Junta de sintetizador:
- Restablecer > pin de la cabecera de sintetizador 1
- Pin digital 1 > pin de la cabecera de synth 2
- Pin digital 2 > pin de la cabecera de sintetizador 3
- 5V > pin de la cabecera de sintetizador 4
- Tierra > pin de la cabecera de sintetizador 6

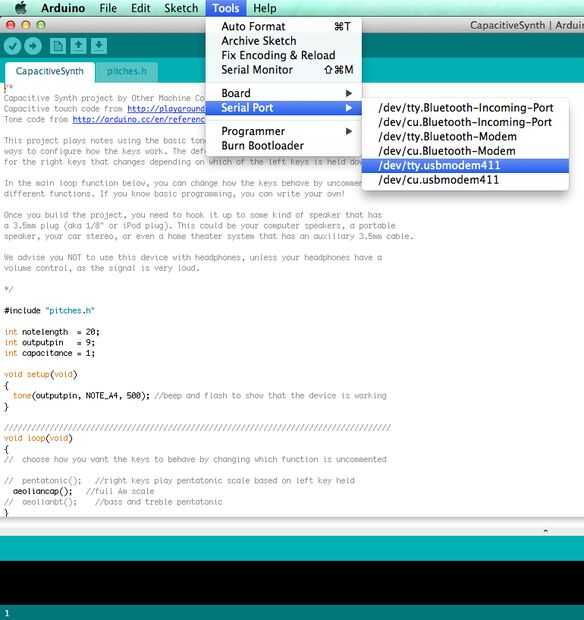

Ahora programa el chip en la placa:
- Abra el IDE de Arduino y el bosquejo de la carga.
- En el menú herramientas en tablero, seleccione Arduino Uno.
- En el menú de herramientas en Puerto serie, seleccione el cable Arduino o FTDI. Comenzará con /dev/tty.usbserial.
- Haga clic en el botón subir para programar el chip.
