Paso 3: La instalación del circuito

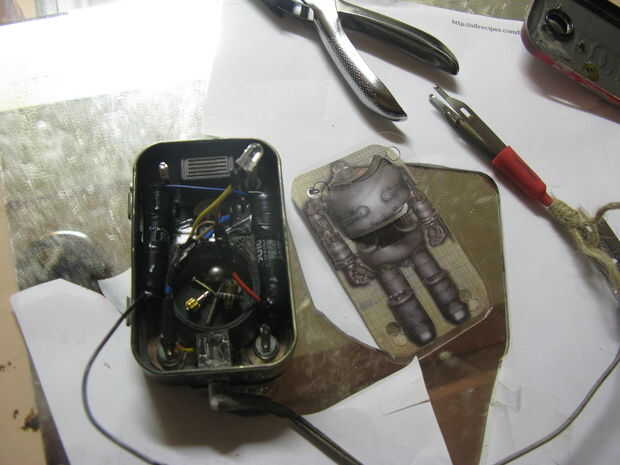

B] Instale el circuito
C] agregar apoyos

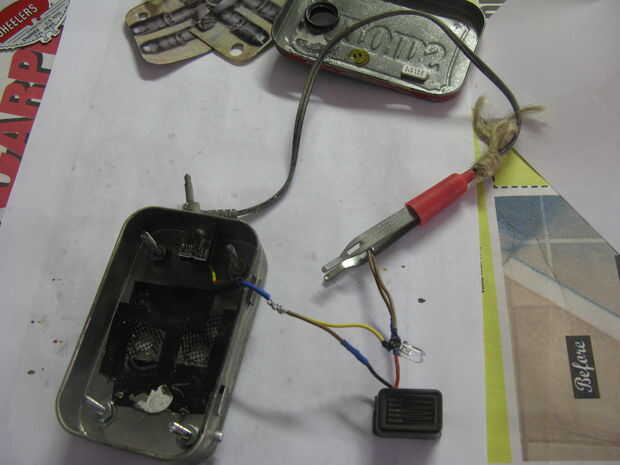

De nuevo, este es el mismo circuito que el juego real de la operación; excepto con un timbre en lugar de un motor. Incluso he utilizado las pinzas de un juego real de la operación. El cable de la pinza llega a su fin con un conector de 3,5 mm, funcionando como algo de un interruptor cuando desenchufándolo. Continuando en el componente femenino, LED/timbre.
Aquí es un buen ejemplo:

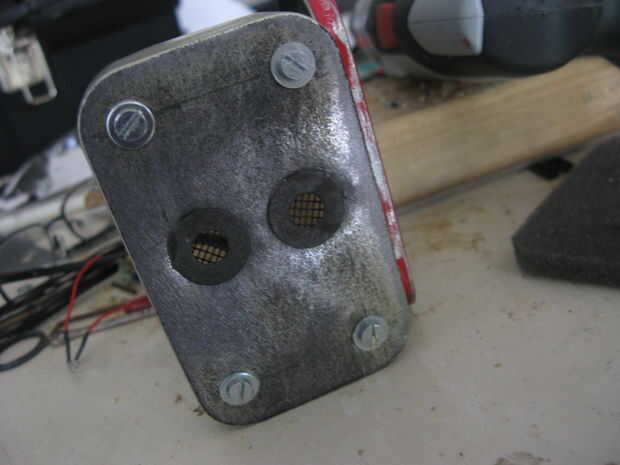

También puse algunos altavoces en la parte inferior de la lata para que el timbre se oye mejor [solo agujeros].

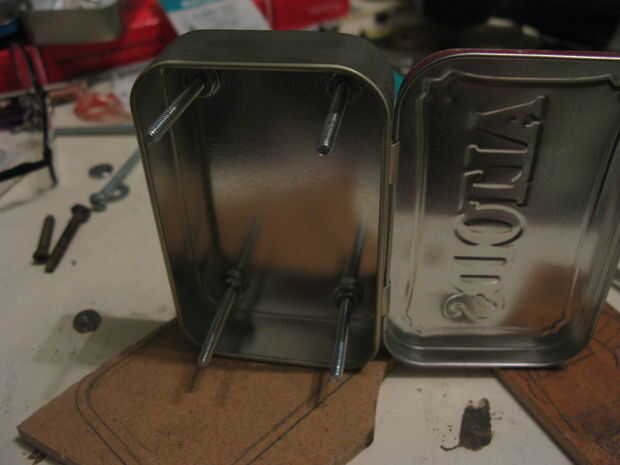

Para mantener el tablero de juego nivel y por encima de los cables he añadido cuatro tornillos, uno en cada esquina.
En este momento utilicé el sacador de agujero en el tablero de juego, que el nuevo soporte
