Paso 5: Haga una base de

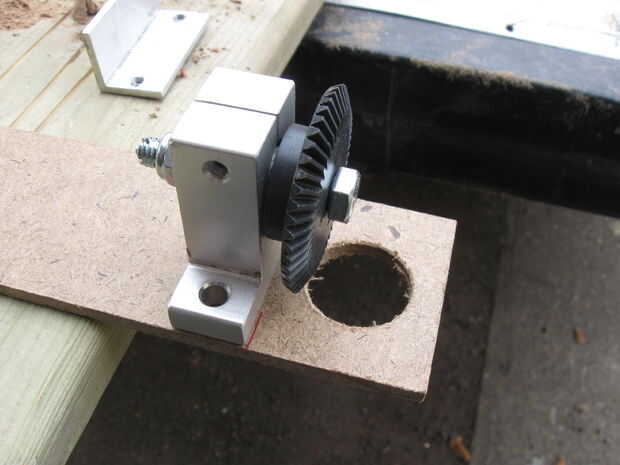

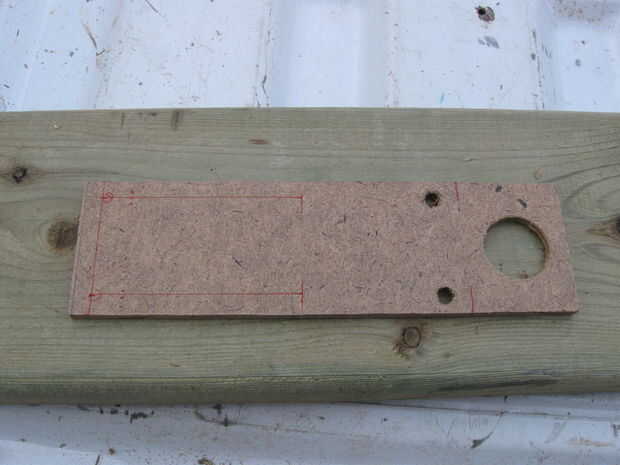

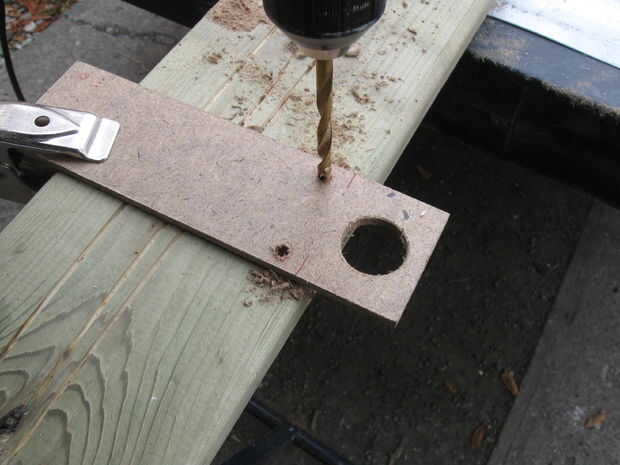

La base es 2,5 pulgadas de ancho por 8 pulgadas de largo. Utilice el bloque de unidad de motor y el engranaje, marque la posición si los agujeros deseados. Taladre los orificios para el motor de la unidad y compatibilidad de la unidad.

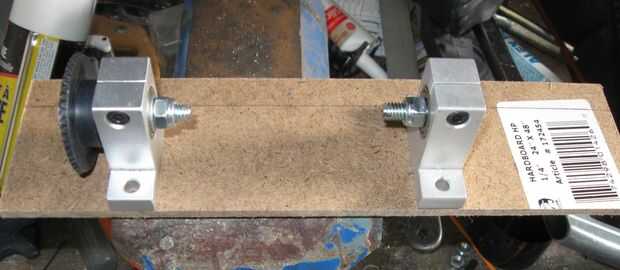

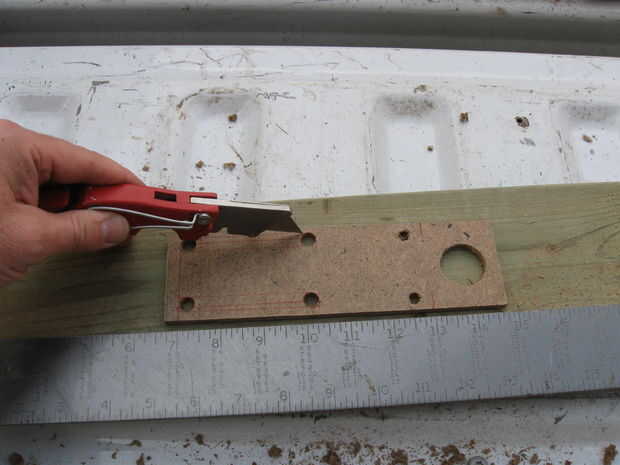

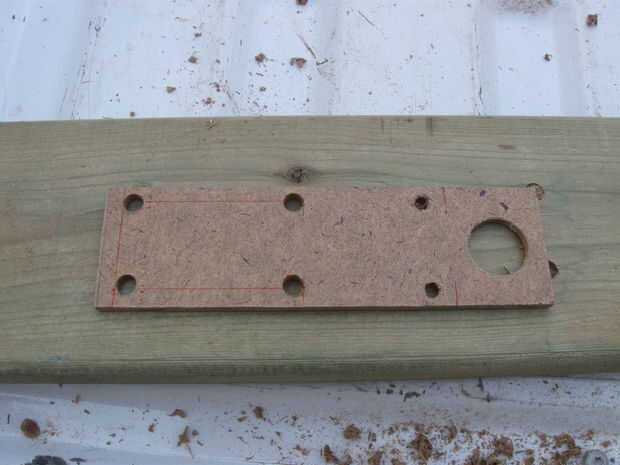

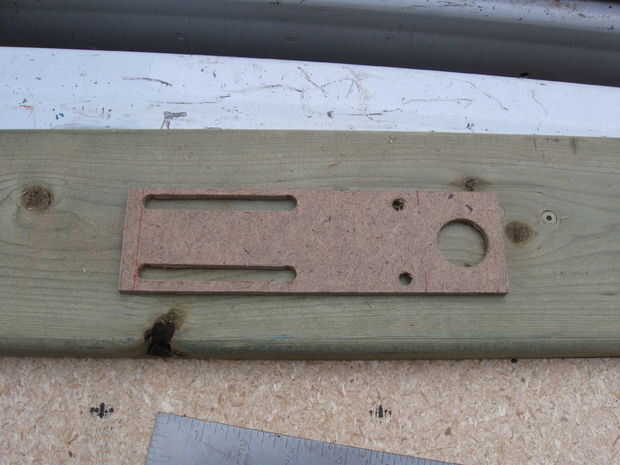

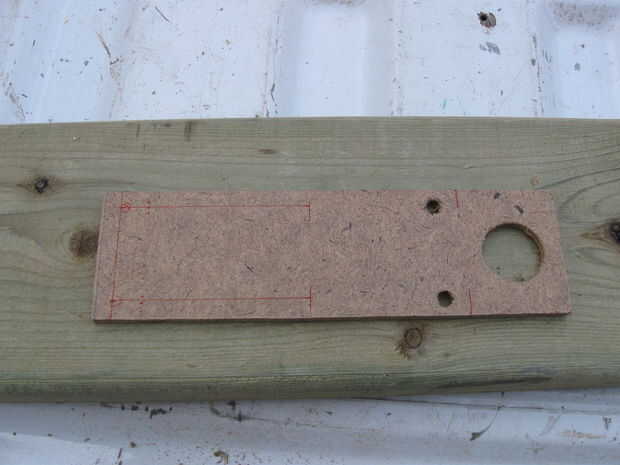

Utilizando el bloque de soporte de cola marque los agujeros para el montaje en los puntos más lejanos y más cercanos en la base. Usando una regla marca los agujeros de la diapositiva que se necesitan para el bloque de soporte de pieza de trabajo. Estos agujeros largos permitirán ajustar el área de trabajo para el tamaño de la pieza de trabajo y también se utilizará como una abrazadera manual para la pieza de trabajo.

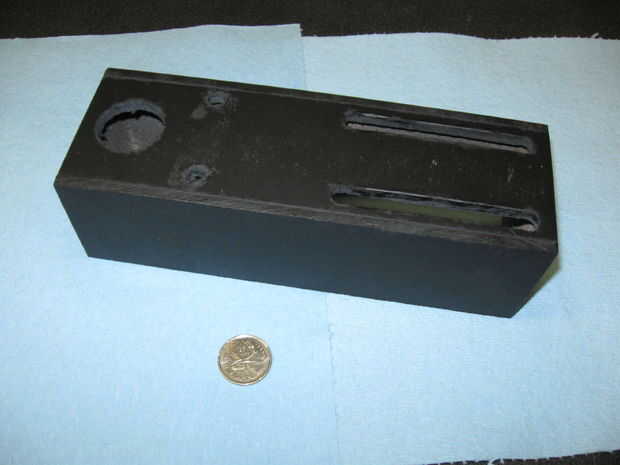

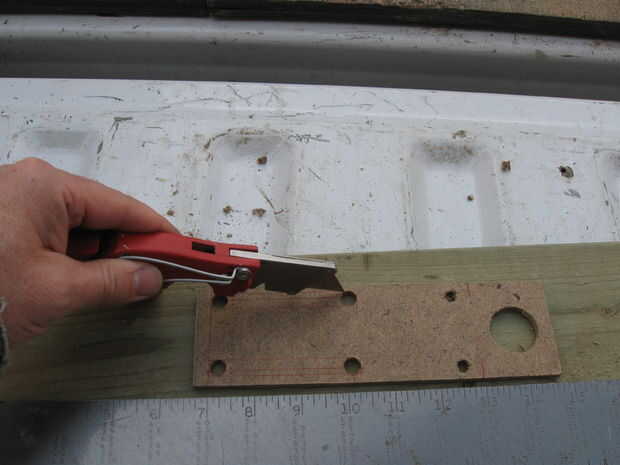

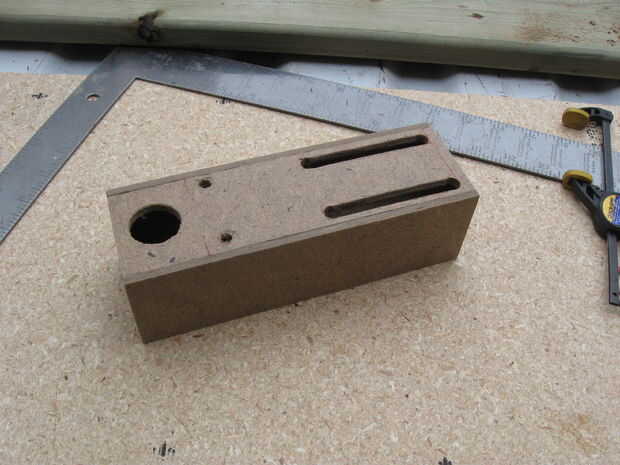

Perforar y cortar todos los agujeros luego construir la base con más piezas de madera prensada que se cortan a la medida. I 4 piezas de las mismas dimensiones y las secciones de corte uno de ellos de 2,5 pulgadas para uso como extremos. Montar la base luego el pegamento para unir. He utilizado pegamento pero pegamento de madera también funcionaría. Acabado de la base según sea necesario. He preparado y había pintado negro mate.

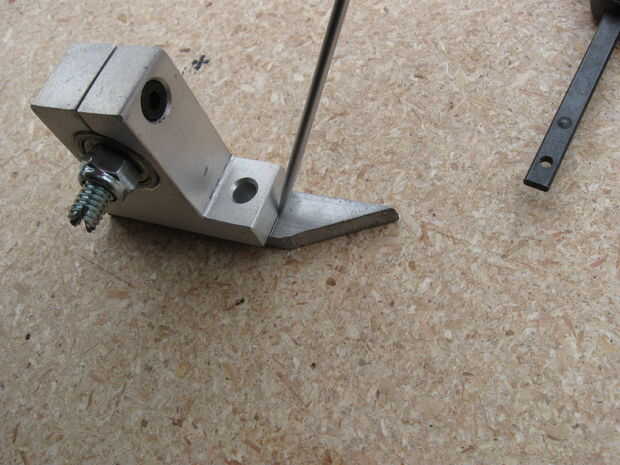

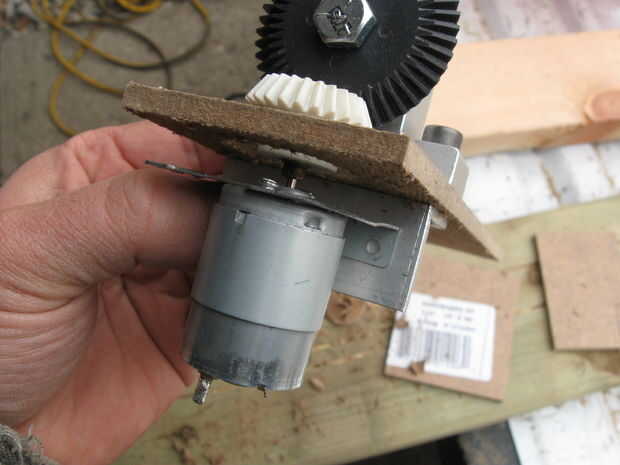

Montaje del motor está hecho de un pedazo de 2.25 pulgadas de ángulo de aluminio de 1 pulgada.
Visualmente esto fue alineado con el bloque de apoyo de la unidad y el soporte motor existente. Esto fue marcado, perforado y golpeado ligeramente para crear la abrazadera de soporte.

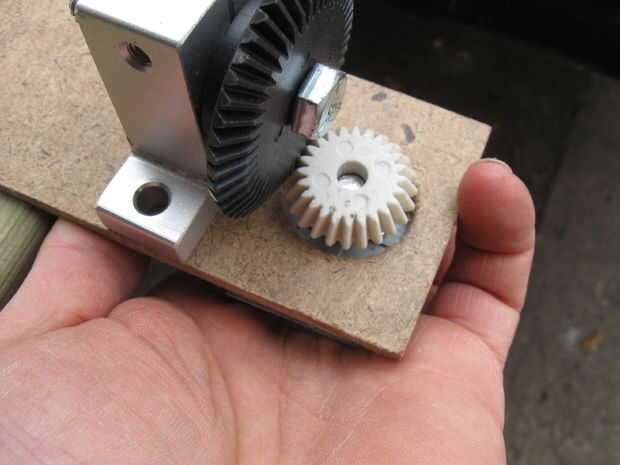

El motor se une primero luego el apoyo es en la base y el bloque de unidad está atornillado a la misma. Alinee el bloque de manera que es cuadrada en la base.

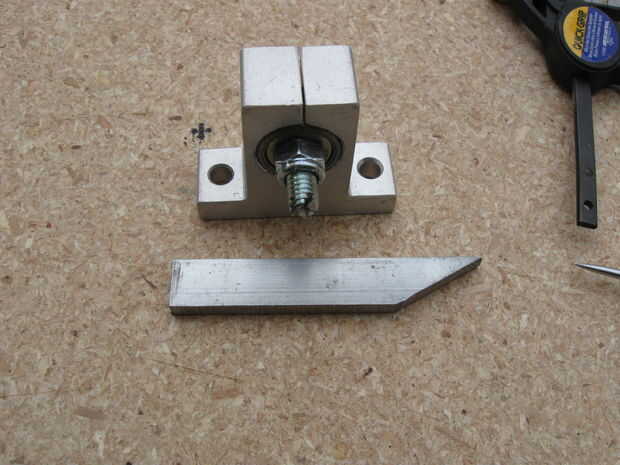

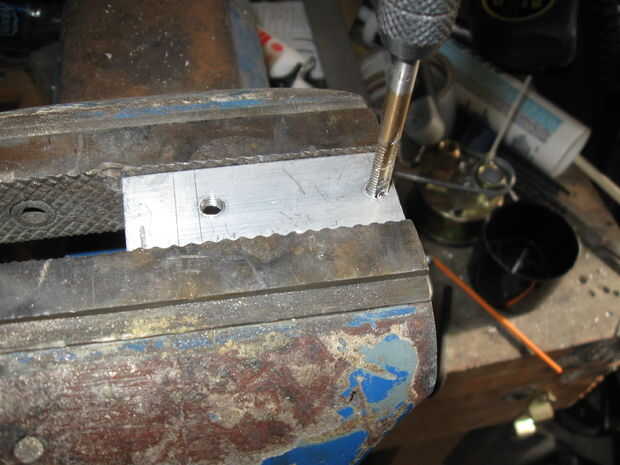

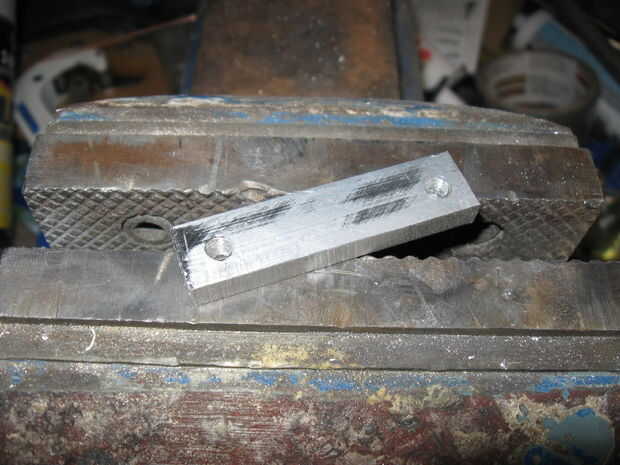

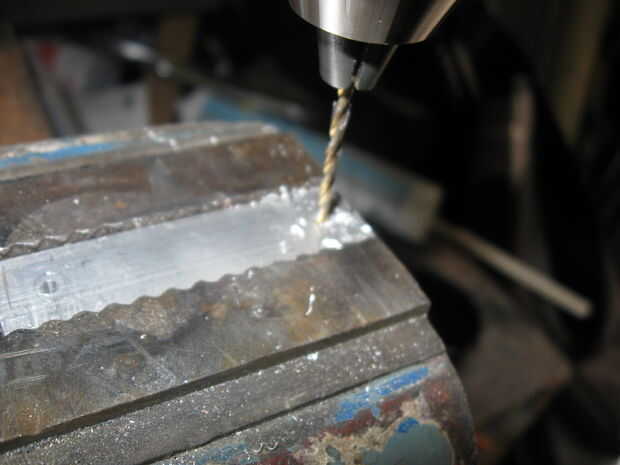

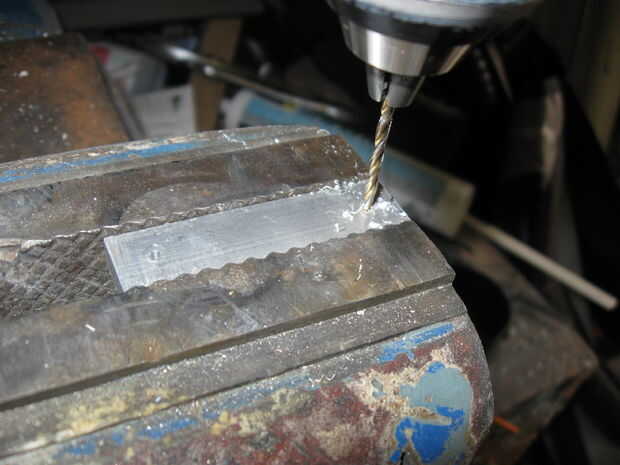

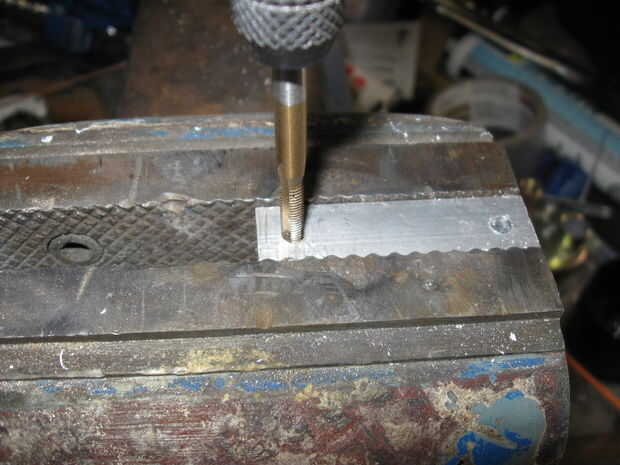

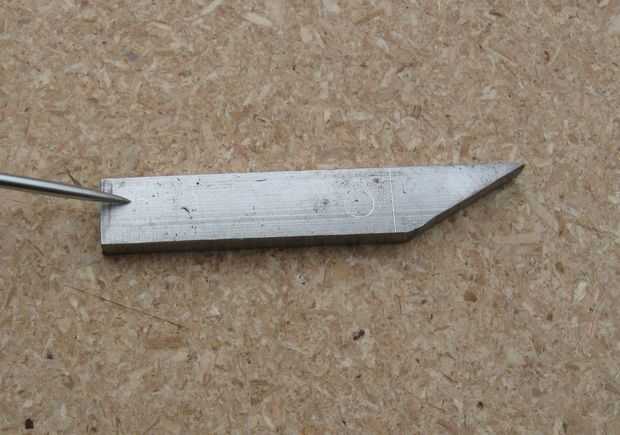

La cerradura de la diapositiva de cola se hace de 1/2 X 1/4 en la acción de barra de aluminio que es ligeramente más estrecha que la base del bloque de apoyo. Alinee visualmente los dos luego taladro y tap, utiliza 10-24 pernos cabeza debido a que la llave necesaria para apretar es del mismo tamaño exacto que los tornillos de fijación utilizados en el mandril de 4 mordazas. Coloque el retén deslizable debajo de la base y el soporte del tubo de desagüe del perno hacia abajo.
